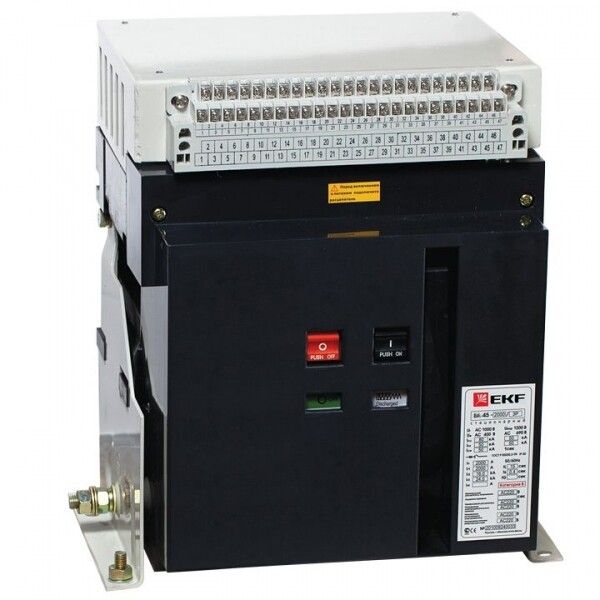

Выключатель нагрузки ВН-45 2000/2000А 3P стационарный EKF | nt45-2000-2000

Выключатель нагрузки ВН-45 2000/2000А 3P стационарный от EKF предназначен для коммутации силовых цепей при нормальных условиях эксплуатации. Этот аппарат обеспечивает надёжное отключение и включение тока до 2000 А в распределительных щитах и на напольных опорах, сочетая прочную конструкцию с простой управляемостью. Артикул nt45-2000-2000 соответствует серии PROxima.

Назначение и область применения

Выключатель нагрузки ВН-45 2000/2000А 3P стационарный используется для ручного включения и отключения электрических цепей без аварийных токов короткого замыкания. Он применяется в качестве коммутирующего устройства перед автоматическими выключателями или в системах, где не требуется защита от КЗ. Подходит для установки в распределительных щитах, на напольных основаниях и в промышленных объектах: цехах, насосных станциях, конвейерных линиях, системах теплоснабжения.

Технические характеристики

• Количество полюсов: 3 — позволяет управлять трёхфазной сетью одновременно
• Номинальный ток: 2000 А — рассчитан на постоянную работу при высоких нагрузках
• Номинальное напряжение: 690 В — совместим с большинством промышленных сетей переменного тока
• Номинальная мощность: 1385,6 кВт — максимальная активная мощность, которую можно безопасно коммутировать
• Тип монтажа: напольный / распределительный щит / на основание — гибкая установка в зависимости от проекта
• Тип присоединения: болтовое — надёжное и проверенное соединение с шинами и кабелями
• Степень защиты: IP30 — защищён от доступа к опасным частям и твёрдыми предметами (>2,5 мм), но не от воды
• Климатическое исполнение: УХЛ3.1 — работает при температуре от −25°C до +40°C, в помещениях с умеренной влажностью
• Элемент управления: кнопка нажимная — простое и интуитивное управление
• Возврат в нулевое положение: да — после срабатывания рычаг возвращается в исходное состояние, предотвращая самопроизвольное включение
• Материал корпуса: пластик и сталь — обеспечивают механическую прочность и изоляцию
• Гарантийный срок: 84 месяца — длительная гарантия, подтверждающая надёжность сборки
• Соответствие стандарту: ГОСТ Р 50030.1 — сертифицирован для использования в России и странах ЕАЭС

Совместимость и монтаж

Выключатель нагрузки ВН-45 2000/2000А 3P стационарный устанавливается на монтажную плату или жёсткую раму внутри распределительного щита. Болтовое присоединение требует подготовки кабельных выводов с подходящими наконечниками. Для правильного монтажа необходимо соблюдать зазоры между фазами согласно ГОСТ и использовать усилие затяжки болтов, указанное в руководстве производителя. Монтаж допускается только в закрытых помещениях с контролируемой средой — не для улицы или сырых зон.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.1, что гарантирует соответствие европейским аналогам IEC 60947-3. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу IP30. Возврат в нулевое положение снижает риск неквалифицированного включения. Применение в цепях с токами выше 2000 А или при наличии КЗ запрещено — для этих задач необходимы автоматические выключатели с защитой.

Преимущества

• Простота эксплуатации — управление одной кнопкой, визуальная индикация состояния
• Высокая долговечность — механический ресурс рассчитан на многократные циклы включения/выключения
• Надёжное болтовое соединение — минимизация нагрева и потерь на контактах
• Жёсткая рама и металлический корпус — устойчивость к вибрациям и механическим воздействиям
• Длительная гарантия — 84 месяца свидетельствуют о качественных материалах и сборке

Ограничения применения

• Не предназначена для отключения токов короткого замыкания — обязательно использование в паре с автоматическим выключателем
• Защита IP30 не обеспечивает герметичность — нельзя применять во влажных, пыльных или открытых местах
• Требуется ручное управление — не подходит для автоматических систем без внешнего управления
• Не имеет встроенной защиты от перегрузки — функция должна обеспечиваться другими устройствами

Примеры использования

• Коммутация питания крупного станка с двигателем 1300–1400 кВт
• Отключение секций конвейерной линии для обслуживания
• Ручное отключение входного кабеля в распределительном щите перед ремонтом
• Переключение между источниками питания в системах бесперебойного электроснабжения (при условии отсутствия КЗ)

Практические советы

• При выборе места установки учтите доступ для обслуживания — выключатель ВН-45 2000/2000А 3P стационарный требует свободного пространства вокруг для работы с болтовыми соединениями
• Используйте только медные кабели с наконечниками, соответствующими сечению и моменту затяжки — не допускайте перегрева контактов
• Перед первым включением проверьте механическую целостность рычага и отсутствие заеданий
• Не используйте в составе цепей с частотными преобразователями без дополнительных фильтров — возможна повышенная эмиссия помех
• При работе в холодных условиях (ближе к −25°C) убедитесь, что пластиковые детали не потеряли эластичность — периодически проводите осмотр
