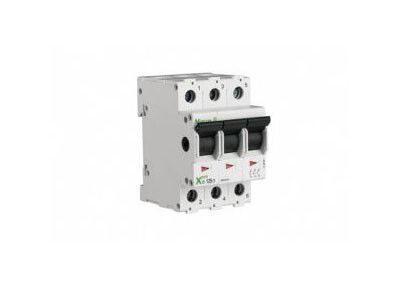

Выключатель нагрузки IS-40/3 40А 3пол | 276272 EATON

Выключатель нагрузки IS-40/3, 40 А, 3 полюса - устройство для коммутации тока в цепях без аварийных перегрузок, предназначен для частых включений и отключений электродвигателей, нагревательных элементов и других потребителей. Произведён компанией EATON, артикул 0000276272.

Назначение и область применения

Выключатель нагрузки IS-40/3, 40 А, 3 полюса используется для ручного включения и отключения электрических цепей под нагрузкой. Он не защищает от коротких замыканий - для этого требуется установка предохранителей или автоматических выключателей. Подходит для управления двигателями, насосами, вентиляторами, печами и другим оборудованием, где нужна надёжная механическая коммутация без частых срабатываний защиты.

Технические характеристики

• Номинальный ток: 40 А
• Число полюсов: 3
• Рабочее напряжение: до 690 В переменного тока (AC)
• Максимальная коммутационная способность: соответствует требованиям IEC 60947-3
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Износостойкость: рассчитан на десятки тысяч операций включения-выключения

Совместимость и монтаж

Выключатель нагрузки IS-40/3, 40 А, 3 полюса устанавливается на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением от 1,5 до 25 мм2. Для безопасной работы рекомендуется использовать кабели с изоляцией, совместимой с температурным классом устройства. Монтаж выполняется с соблюдением зазоров между фазами согласно нормам ПУЭ. Наличие рычага с фиксатором позволяет легко определить положение контактов - «вкл» или «выкл».

Безопасность и стандарты

Выключатель нагрузки IS-40/3, 40 А, 3 полюса соответствует международному стандарту IEC 60947-3, который регламентирует требования к аппаратам управления и коммутации. Применяется в системах с TN-S, TN-C-S, TT и IT. Не имеет функции автоматического отключения при перегрузках - требует внешней защиты.

Преимущества

• Механическая надёжность: конструкция без сложной электроники снижает риск отказа
• Ясная визуальная индикация состояния контактов через положение рычага
• Поддерживает высокую частоту операций - подходит для оборудования с циклическими режимами работы
• Совместим с большинством шкафов и распределительных щитов стандарта Европы

Ограничения применения

• Не защищает от коротких замыканий - обязательно использование предохранителей или автоматов
• Не предназначен для работы в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP20 исключает применение вне закрытых щитов
• Не допускается использование в качестве основного рубильника в сетях с постоянными перегрузками выше 40 А
• Не подходит для частотного управления двигателем - требует стабильного напряжения и тока

Примеры использования

• Управление трёхфазным электродвигателем насоса на водонапорной станции
• Отключение нагревательных элементов в термической камере перед обслуживанием
• Ручное управление конвейерной линией в пищевой промышленности
• Коммутация группы светильников в производственном помещении

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата защиты - они должны быть ниже или равны 40 А
• При использовании в щите с несколькими выключателями пометьте каждый - так проще диагностировать состояние цепи
• Не используйте выключатель нагрузки IS-40/3, 40 А, 3 полюса в качестве единственного средства защиты - всегда сочетайте с предохранителем типа gG или автоматическим выключателем
• Проверяйте контактную группу каждые 6–12 месяцев при активной эксплуатации - возможен износ при более чем 1000 операций в год
• Артикул 0000276272 - точный идентификатор для заказа запасных частей или аналогичных моделей в будущем
