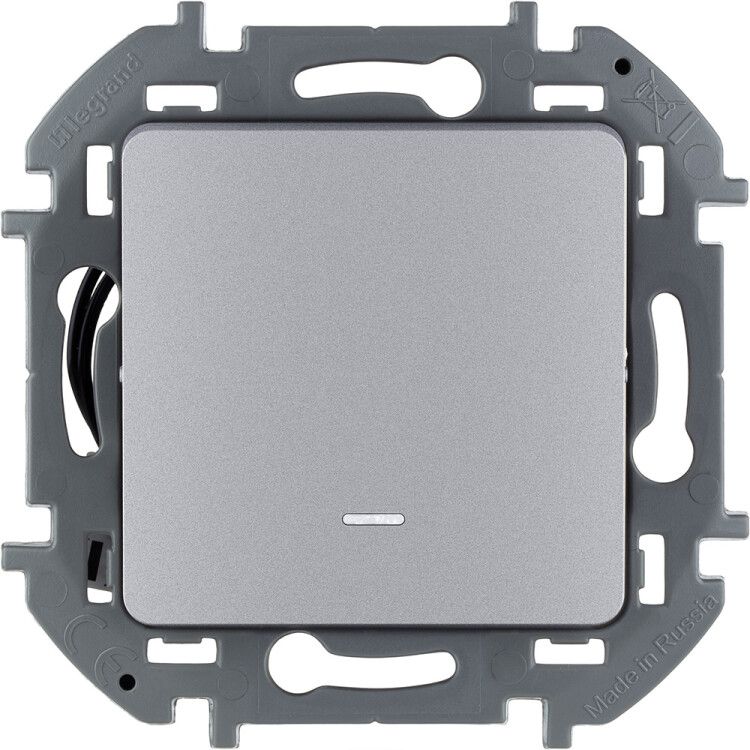

Выключатель одноклавишный с подсветкой/индикацией INSPIRIA 10 AX 250 В~ алюминий - 673612 Legrand

Выключатель одноклавишный с подсветкой/индикацией Legrand Inspiria (артикул 673612) - это надёжный элемент управления освещением и бытовыми приборами для внутреннего монтажа. Он сочетает простую механику, безопасную конструкцию и светодиодную индикацию, подходящую для жилых и общественных помещений.

Назначение и область применения

Выключатель одноклавишный с подсветкой/индикацией Legrand Inspiria предназначен для включения и отключения электроприборов в однофазных сетях до 250 В. Часто применяется для управления светильниками, вытяжками, вентиляторами и другими устройствами мощностью до 2,5 кВт. Подходит для установки в квартирах, офисах, школах и других объектах с внутренней проводкой. Индикация помогает определить состояние устройства в темноте - горит лампочка, когда нагрузка включена.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Способ подключения: безвинтовые зажимы
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Материал корпуса: термопласт, без галогенов
• Цвет: алюминий (матовая отделка)
• Габариты: 75,8 × 75,8 × 34 мм
• Глубина механизма: 20 мм
• Подсветка: светодиод, белый свет, потребление 0,125 мА
• Схема подключения: нормально замкнутый контакт (при нажатии - размыкание цепи)
• Количество модулей: 1
• Тип крепления: в распор + на шурупы
• Наличие монтажной панели: да
• Наличие суппорта: да

Совместимость и монтаж

Выключатель Legrand Inspiria совместим с любыми стандартными монтажными коробками для скрытого монтажа (глубина 20 мм позволяет устанавливать его даже в узких коробках). Для монтажа требуется предварительно подготовленная ниша в стене. Напряжение подводится к клеммам через зачищенные провода (медные, сечением до 2,5 мм2). Безвинтовые зажимы фиксируются одним движением - провод вставляется до щелчка. Обратите внимание: зажимы рассчитаны на одножильные и многожильные провода, но не предназначены для алюминиевых проводов. Монтажная панель обеспечивает плотное прилегание к стене, исключая люфт. Суппорт позволяет легко извлекать механизм для обслуживания.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности: все токоведущие части закрыты, исключён доступ к живым частям при установленной накладке. Отсутствие галогенов в составе материала повышает экологичность и снижает риск выделения токсичных веществ при перегреве. Выключатель не имеет сертификата для влажных помещений (IP20), поэтому запрещено использовать в ванных, банях, на улице или в местах с высокой влажностью.

Преимущества

• Быстрая установка благодаря безвинтовым зажимам - не нужны отвёртки для подключения.
• Уменьшенный ход клавиши - меньше усилий для включения, тихая работа.
• LED-подсветка с низким энергопотреблением - не нагружает сеть, работает десятилетиями.
• Линза на клавише делает сигнал видимым даже при слабом освещении.
• Матовое покрытие не царапается и не остаётся следов от пальцев.
• Замена светодиода возможна - не придётся менять весь выключатель при выходе из строя индикации.

Ограничения применения

• Не допускается использование во влажных помещениях (IP20 - недостаточно для ванной, бассейна, улицы).
• Не подходит для управления нагрузками выше 10 А (например, мощные обогреватели, сплит-системы).
• Запрещено применять с алюминиевыми проводами - зажимы рассчитаны только на медные.
• Не рекомендуется для систем с частыми включениями/выключениями более 10 раз в минуту - срок службы контактов снизится.
• Не является взрывозащищённым - нельзя устанавливать в опасных зонах (газовые котельные, химические производства).

Примеры использования

• Управление потолочным светильником в спальне - индикация показывает, что свет включен, даже если лампа перегорела.
• Контроль вытяжки на кухне - подсветка помогает найти выключатель ночью.
• Управление вентилятором в туалете - удобно, если рядом нет окна.
• Освещение в коридоре - индикация указывает на активацию цепи, даже если лампа не работает.

Практические советы

• Перед подключением обязательно отключите питание - даже при использовании безвинтовых зажимов есть риск поражения током.
• Защитите провода от перегиба - используйте радиус изгиба не менее 5–7 см.
• Проверьте глубину монтажной коробки перед покупкой - 20 мм - минимальная, но некоторые старые коробки глубже 25 мм.
• Если индикация не работает после установки - проверьте правильность подключения фазы к входному контакту; подсветка работает только при наличии нагрузки.
• При замене светодиода используйте оригинальные запчасти - сторонние лампы могут иметь другую яркость или полярность.
• Не затягивайте зажимы силой - они самозажимные, лишнее давление повредит контактную группу.
