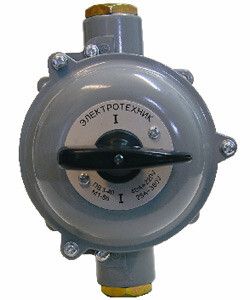

Выключатель пакетный ПВ3-40А IP56 (силумин) Электротехник ET009019

Выключатель пакетный ПВ3-40А от Электротехник - это надёжный ручной коммутационный аппарат с номинальным током до 40 А, предназначен для управления электроприёмниками в условиях повышенной запылённости и влажности. Модель с силуминовым корпусом и степенью защиты IP56 подходит как для внутренней, так и для наружной установки.

Назначение и область применения

Выключатель пакетный ПВ3-40А используется для ручного включения и отключения электрических цепей с частыми операциями. Применяется в качестве:

• вводного выключателя для распределительных щитов;
• коммутационного аппарата для управления асинхронными двигателями;
• главного выключателя в системах автоматизации и управления;
• устройства для переключения режимов работы оборудования с нейтральным положением.

Работает в сетях переменного тока до 440 В, 50/60 Гц и постоянного тока до 220 В. Подходит для промышленных объектов, станков, конвейеров, насосных станций и других систем, где требуется надёжная механическая коммутация.

Технические характеристики

• Номинальный ток: 40 А
• Число полюсов: 3
• Напряжение: до 440 В переменного тока / до 220 В постоянного тока
• Степень защиты: IP56 - защищён от пыли и струй воды с любого направления
• Количество позиций переключения: 2 (включено / выключено) с нейтральным положением
• Тип рукоятки: поворотная, удобна для одноручного управления
• Способ монтажа: на монтажную плату (панельный монтаж)
• Диапазон рабочих температур: от -40 C до +40 C
• Климатическое исполнение: У3 - для умеренного климата, в помещении или под навесом
• Конструкция: устройство наружного монтажа, комплектное в герметичном корпусе
• Материал корпуса: силумин - прочный, антикоррозийный, негорючий
• Тип присоединения: винтовые зажимы для проводов
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель ПВ3-40А монтируется на металлическую или композитную монтажную плиту через крепёжные отверстия. Для правильной установки необходимо соблюдать рекомендованную площадь поверхности и использовать шайбы и гайки соответствующего размера. Винтовое соединение позволяет подключить провода сечением до 16 мм2. Кабельные наконечники не входят в комплект - при необходимости используйте наконечники типа НШВИ или НКИ, подходящие по диаметру контакта. Убедитесь, что монтажная плита жестко закреплена - вибрации снижают срок службы механизма.

Безопасность и стандарты

Выключатель ПВ3-40А соответствует ГОСТ Р 50030.5.1-2003, который регламентирует требования к низковольтному коммутационному оборудованию. Конструкция включает дугогасительную камеру, предотвращающую возгорание при отключении нагрузки. Корпус изготовлен из негорючего силумина, что исключает распространение пламени. Степень защиты IP56 обеспечивает работу в условиях сырости, пыли и внешних воздействий - устройство можно устанавливать вне помещений, под навесом или в цехах с высокой запылённостью.

Преимущества

• Надёжная механическая конструкция - долгий срок службы даже при частых включениях
• Нейтральное положение позволяет фиксировать выключатель в отключенном состоянии, исключая случайное включение
• Силуминовый корпус устойчив к коррозии, ударным нагрузкам и перепадам температур
• Защита IP56 делает его пригодным для использования в сложных средах, где обычные модели не справятся
• Встроенный механизм дугогашения снижает риск аварий при отключении мощных нагрузок

Ограничения применения

• Не предназначен для частого включения-выключения двигателей с высокими пусковыми токами более 40 А - возможен быстрый износ контактов
• Запрещается применять в местах с постоянным погружением в воду - IP56 не гарантирует герметичность при длительном подтоплении
• Не рассчитан на управление цепями выше 440 В переменного тока или 220 В постоянного тока
• Не подходит для автоматических систем - требует ручного управления
• Работает только в диапазоне температур от -40 до +40 C - при более низких температурах материал становится хрупким

Примеры использования

• Главный выключатель на входе в станок с ЧПУ
• Ручной отключающий элемент на конвейере в пищевой промышленности
• Переключатель питания насосной группы на открытой насосной станции
• Коммуникационный аппарат в распределительном щите на производстве с высокой запылённостью

Практические советы

• При монтаже проверьте плотность затяжки винтов - недостаточно затянутые контакты нагреваются, слишком сильная затяжка деформирует контактные планки
• Для работы в холодных условиях (ближе к -40 C) перед первым включением дайте устройству адаптироваться к температуре в течение 1–2 часов
• Не используйте выключатель в качестве замены автоматического выключателя - он не имеет тепловой или электромагнитной защиты
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление может вызвать перегрев
• При использовании в составе системы безопасности обязательно применяйте блокировочные устройства - ПВ3-40А сам по себе не блокируется
