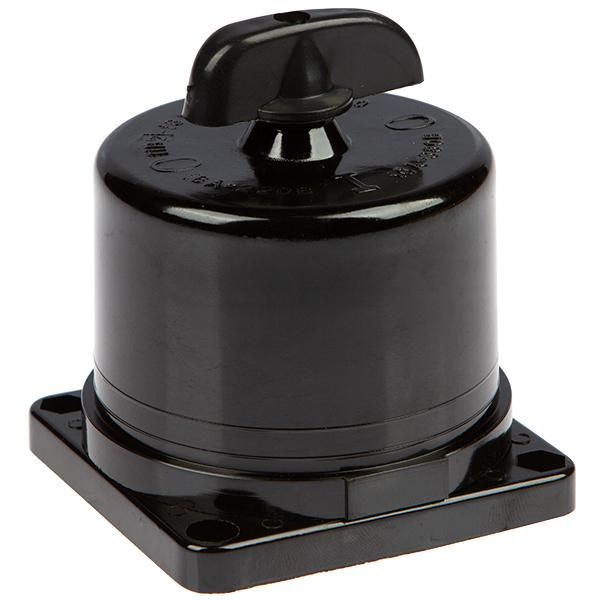

Выключатель пакетный ВП2-16 до 16А карболитовый корпус IP30 - ET003069 Электротехник

Выключатель пакетный ПВ2-16 16А карbolитовый корпус IP30 от бренда Электротехник - это надёжный ручной коммутационный аппарат для управления электрическими цепями с номинальным током до 16 А. Подходит для установки в распределительных щитах и используется как вводной или главный выключатель в системах управления оборудованием.

Назначение и область применения

Выключатель пакетный ПВ2-16 16А карболитовый корпус IP30 предназначен для ручного включения и отключения электрических цепей с частыми операциями не требуется. Применяется в:

• цепях управления электроустановками - как вводной или секционный выключатель;
• системах питания асинхронных двигателей переменного тока;
• низковольтных распределительных устройствах с напряжением до 440 В переменного тока (50–60 Гц) или до 220 В постоянного тока;
• промышленном оборудовании: станках, конвейерах, насосах, вентиляторах.

Работает в условиях климатического исполнения У3: температура от –40 C до +40 C, влажность до 95 %. Может использоваться как главный выключатель в щите благодаря наличию двухполюсной конструкции и механической блокировки положений.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: до 440 В переменного тока / 220 В постоянного тока
• Количество полюсов: 2
• Количество позиций переключения: 2 (включено / выключено)
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без нагрузки
• Тип рукоятки: поворотная - обеспечивает чёткий визуальный контроль состояния
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов >2,5 мм, но не защищён от воды
• Способ присоединения: винтовые зажимы - совместим с медными проводами до 2,5 мм2
• Монтаж: на монтажную плату - требует установки на жесткую поверхность внутри щита
• Конструкция: устройство наружного монтажа - корпус выступает из панели, не требует внутренней сборки
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом
• Нормативный документ: ГОСТ Р 50030.5.1-2003 - соответствует требованиям к аппаратуре управления

Совместимость и монтаж

Выключатель пакетный ПВ2-16 16А карболитовый корпус IP30 устанавливается на монтажную плиту через отверстия в корпусе. Для правильной установки необходимо:

• вырезать в стенке щита прямоугольное отверстие согласно габаритам корпуса (не указаны - проверьте чертежи производителя);
• закрепить устройство болтами или хомутами - корпус не самозажимной;
• подключить провода к винтовым клеммам - момент затяжки не регламентирован, но следует избегать перегрузки контактных площадок;
• обеспечить свободный доступ к рукоятке для оперативного управления.

Не поддерживает установку дополнительных контактов - количество вспомогательных контактов равно нулю. Для сигнализации состояния потребуется внешнее решение.

Безопасность и стандарты

Выключатель пакетный ПВ2-16 16А карболитовый корпус IP30 соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов в низковольтных сетях. Конструкция предусматривает двойной разрыв дуги в каждом полюсе и наличие искрогасительных шайб - снижает риск возгорания при отключении нагрузки. Корпус изготовлен из карболита - материал устойчив к механическим воздействиям и не распространяет горение.

Преимущества

• Наличие нейтрального положения - безопасное отключение без случайного замыкания;
• Простая и прочная конструкция - долгий срок службы даже при высокой влажности и колебаниях температуры;
• Малая чувствительность к вибрациям и ударам - подходит для установки на оборудование с движущимися элементами;
• Фиксированные положения переключения - исключает случайное перемещение рукоятки;
• Подходит для установки в стандартные распределительные щиты - легко интегрируется в существующие системы.

Ограничения применения

• Степень защиты IP30 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной герметизации;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удаленного контроля состояния;
• Не предназначен для частого включения/отключения - рекомендовано не более 60 циклов в час;
• Запрещена установка вне распределительного щита - корпус не защищён от атмосферных осадков и прямого попадания воды;
• Не работает при температуре выше +40 C - превышение допустимого диапазона снижает надёжность контактов.

Примеры использования

• Главный выключатель в щите управления станком с асинхронным двигателем мощностью до 4 кВт;
• Вводной автоматический рубильник в распределительном щите холодильной камеры;
• Ручное управление питанием конвейерной линии в пищевой промышленности;
• Отключение цепи зарядного устройства при обслуживании оборудования.

Практические советы

• Перед монтажом проверьте, чтобы провода были зачищены на 8–10 мм - недостаточная длина вызывает плохой контакт;
• Не используйте выключатель для коммутации токов выше 16 А - возможен оплавление контактов;
• Если требуется повышенная степень защиты (например, IP54), установите выключатель в герметичную оболочку - производитель предлагает такие аксессуары;
• При работе в условиях низких температур (+40 C и ниже) перед первым включением дайте устройству адаптироваться к температуре окружающей среды;
• Обязательно пометьте рукоятку - указание “Вкл.” / “Выкл.” предотвращает ошибочные действия обслуживающего персонала.
