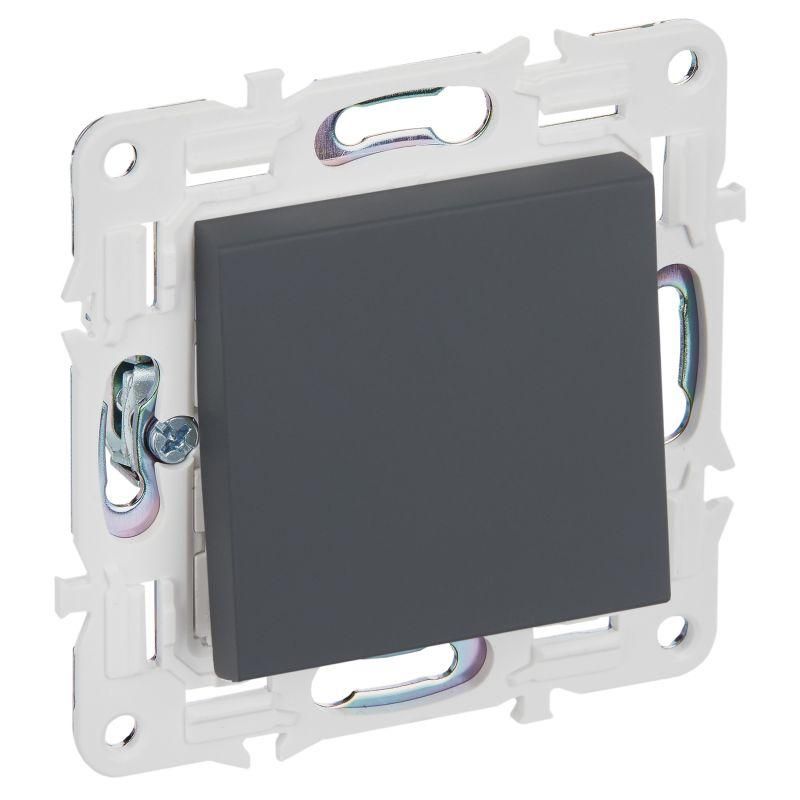

Выключатель перекрестный 1-кл. SKANDY 10А SK-V03G графит IEK SK-V13-0-10-K53

Выключатель перекрестный 1-клавишный 10А SK-V03G графит - это элемент системы управления освещением для схем с несколькими точками включения/выключения, например, на лестницах или длинных коридорах. Произведён в серии SKANDY бренда IEK, отличается надёжной конструкцией и эстетичным глянцевым покрытием в цвете графит.

Назначение и область применения

Выключатель перекрестный 1-клавишный 10А SK-V03G графит используется в схемах управления освещением, где требуется включение и выключение одного источника света из трёх и более мест. Пример: вход в квартиру - коридор - спальня. Подходит для жилых домов, офисов, общественных зданий. Не применяется как обычный однополюсный выключатель - он работает только в паре с проходными выключателями.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитан на бытовые сети переменного тока
• Количество полюсов: 1 - управляет одной цепью
• Схема подключения: перекрестный - требует соединения с двумя проходными выключателями
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от воды и пыли; предназначен для внутренней установки в помещениях
• Количество модулей: 1 - занимает один стандартный модуль в распределительной коробке
• Материал корпуса: поликарбонат - прочный, термостойкий пластик, устойчивый к УФ-излучению
• Цвет и отделка: графит, глянцевая поверхность - сочетается с современными интерьерами
• Способ подключения: винтовой зажим - надёжное соединение проводов с помощью отвертки
• Способ монтажа: внутренний - устанавливается в подрозетник

Совместимость и монтаж

Выключатель SK-V03G графит совместим с другими элементами серии SKANDY. Для работы в схеме с тремя точками управления необходимы два проходных выключателя и один перекрестный. Монтаж выполняется в стандартный подрозетник глубиной не менее 40 мм. Кабель фиксируется винтовыми зажимами - рекомендуется зачищать концы проводов на 8–10 мм. Конструкция имеет двойной изолированный суппорт с “ласточкиным хвостом”, что обеспечивает плотную посадку в многопостовые рамки без люфта. Не требует специальных инструментов - достаточно отвёртки.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового электрооборудования. IP20 исключает использование во влажных помещениях (ванна, баня, улица). Нагрузка не должна превышать 10 А - превышение вызывает перегрев и выход из строя. Контакты выполнены из лужёной меди с серебряными напылениями - снижают нагрев и увеличивают срок службы.

Преимущества

• Мягкий щелчок механизма - приятная тактильная реакция при включении
• Высококачественный поликарбонат - устойчив к деформациям и потускнению
• Глянцевая поверхность - легко протирается, сохраняет внешний вид
• Винтовой зажим - надёжнее самозажимных контактов при длительной эксплуатации
• Совместимость с широким спектром рамок серии SKANDY - можно собирать единый дизайн

Ограничения применения

• Не подходит для управления освещением из двух точек - нужен проходной выключатель
• Запрещено использовать в помещениях с повышенной влажностью (IP20 не защищает от брызг)
• Не предназначена для подключения мощных нагрузок выше 2,3 кВт (например, обогревателей)
• Не совместим с системами умного дома без дополнительных реле

Примеры использования

• Лестница между этажами: выключатель у входа, перекрестный на площадке, второй проходной у двери спальни
• Длинный коридор: три точки управления - вход, середина, выход
• Спальная комната с двумя дверями: выключатель у каждой двери + перекрестный у кровати

Практические советы

• При замене старого выключателя проверьте тип схемы - перекрестный нельзя подключить вместо проходного
• Обязательно отключите питание перед монтажом - даже при отключенном выключателе есть опасность поражения током
• При сборке нескольких выключателей в одну рамку используйте только элементы серии SKANDY - гарантируется точная посадка
• Посадочный диаметр подрозетника - стандартный 68 мм, но проверьте глубину: минимум 40 мм
• Графитовый цвет хорошо маскирует следы пыли - подходит для помещений с активной эксплуатацией
