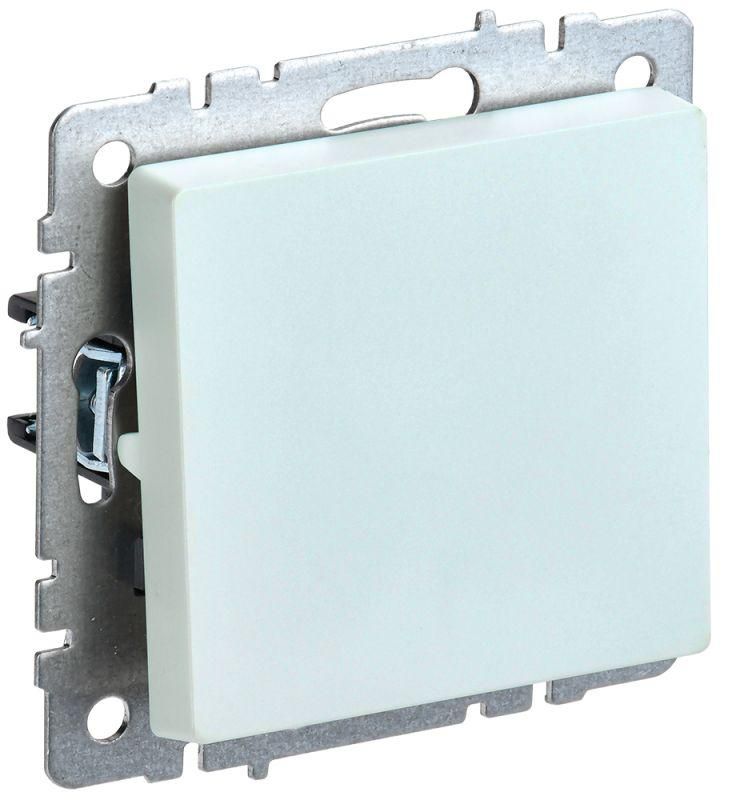

Выключатель проходной 1-кл. СП BRITE ВС10-1-6-БрЖ 10А механизм жемчуж. IEK BR-V12-0-10-K36

Выключатель проходной 1-клавишный 10А жемчуг ВС10-1-6-БрЖ от бренда IEK - это надежный переключатель для управления освещением из двух мест, предназначенный для скрытой установки в бытовых и коммерческих помещениях. Изделие из серии BRITE сочетает простую конструкцию, матовую отделку и совместимость со стандартными монтажными коробками.

Назначение и область применения

Выключатель проходной 1-клавишный 10А жемчуг ВС10-1-6-БрЖ используется для управления одним источником света из двух точек - например, в коридоре, на лестнице или в спальне, где удобно включать и выключать свет у входа и у кровати. Подходит для постоянного использования в жилых домах, офисах, гостиницах и других объектах с нормальной влажностью и температурой. Номинальный ток 10 А позволяет коммутировать нагрузки до 2,3 кВт - достаточно для большинства светодиодных, энергосберегающих и ламп накаливания.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А
• Количество полюсов: 1
• Количество клавиш: 1
• Способ подключения: винтовые клеммы
• Способ монтажа: скрытый (в монтажную коробку)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Тип комплектации: механизм с декоративной накладкой
• Материал корпуса: термостойкий пластик
• Цвет: жемчуг (матовая поверхность)
• Количество модулей: 1
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - для помещений с умеренным климатом, без агрессивной среды
• Подсветка: отсутствует

Совместимость и монтаж

Выключатель проходной 1-клавишный 10А жемчуг ВС10-1-6-БрЖ совместим с любыми стандартными монтажными коробками глубиной от 40 мм. Крепление осуществляется за счет распорных лапок и двух шурупов - фиксация прочная, не требует дополнительных элементов. Для работы требуется два таких выключателя, установленных в разных точках цепи, и правильное подключение проводов по схеме “двойной переключатель”: один проводник (фаза) подается на общий контакт первого выключателя, два перекрестных провода соединяются между собой, а второй выключатель подключает нагрузку к светильнику. Обязательно отключите питание перед монтажом!

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2–99 и имеет степень защиты IP20, что делает его безопасным для внутренней установки в сухих помещениях. Материал корпуса - самозатухающий пластик, устойчивый к нагреву. Применение в условиях повышенной влажности (ванна, баня, улица) запрещено - для этих целей нужны устройства с IP44 и выше.

Преимущества

• Матовая поверхность не царапается и не оставляет следов пальцев
• Комплектация с накладкой обеспечивает эстетичный вид без необходимости замены рамок
• Серия BRITE от IEK - единый стиль с другими устройствами линейки (розетки, выключатели, светильники)
• Простая и проверенная механика - долгий срок службы без обслуживания
• Фиксация на распорных лапках + шурупы - устойчивость даже при частом использовании

Ограничения применения

• Не предназначен для влажных помещений (IP20 не защищает от брызг и пара)
• Не работает с системами автоматизации (без подсветки и сигнализации)
• Только для однофазной сети 230 В - не подходит для трехфазных цепей
• Запрещена установка в местах с риском механических повреждений (например, в производственных зонах с активным движением оборудования)
• Не рекомендован для управления мощными нагрузками свыше 2,3 кВт (электронагреватели, насосы, двигатели)

Примеры использования

• Управление светом в длинном коридоре: выключатель у входа и у выхода
• Освещение лестницы: включение снизу и выключение наверху
• Спальная комната: свет включается у двери, выключается у кровати
• Гостиная с двумя выходами: управление люстрой с обоих сторон

Практические советы

• При монтаже используйте только медные провода сечением 1,5–2,5 мм2 - для 10 А оптимально 2,5 мм2
• Проверьте соответствие диаметра монтажной коробки - стандарт 68 мм, но некоторые старые модели имеют меньший размер
• Если планируете использовать несколько выключателей одной серии, выбирайте одинаковые цвета - жемчуг хорошо сочетается с белым, серым и бежевым интерьером
• Не затягивайте винты слишком сильно - можно повредить клеммы и вызвать перегрев
• Для сложных схем подключения лучше сделать схему на бумаге или воспользоваться маркировкой контактов L, L1, L2 на механизме
