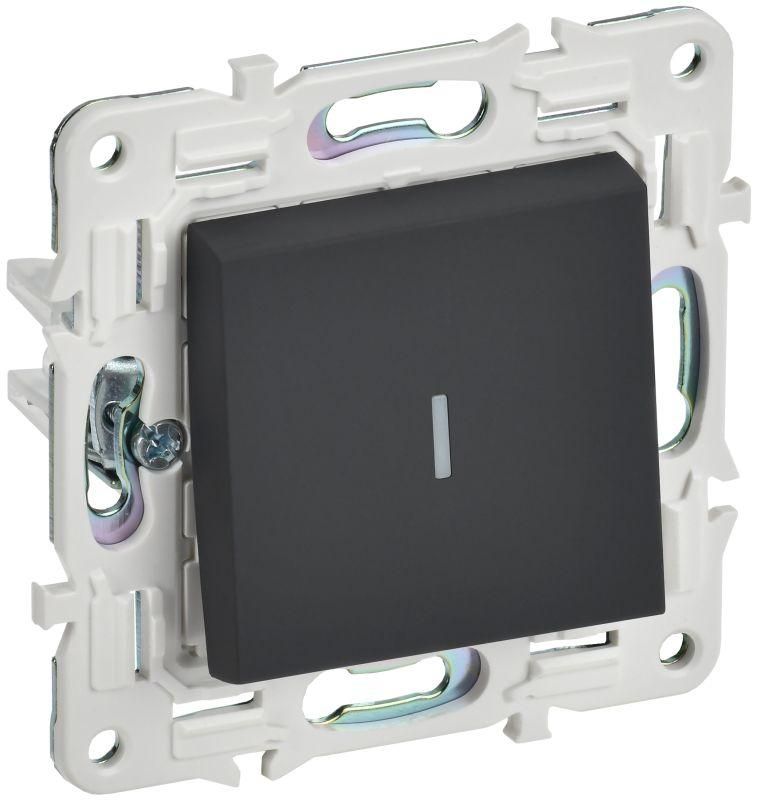

Выключатель проходной 1-кл. SKANDY 10А SK-V08G с индикацией графит IEK SK-V12-1-10-K53

Выключатель проходной 1-клавишный с индикацией 10А графит от IEK (ИЭК) - это надежное устройство для управления освещением из двух мест, совмещающее функциональность, эстетику и простоту монтажа. Артикул sk-v12-1-10-k53 входит в серию SKANDY и подходит для внутренней проводки в жилых и общественных помещениях.

Назначение и область применения

Выключатель проходной 1-клавишный с индикацией 10А графит предназначен для управления одним источником света из двух точек - например, в коридоре, на лестнице или в спальне. Индикация помогает найти выключатель в темноте: светодиод подсвечивается, когда цепь разомкнута. Подходит для бытового и легкого коммерческого использования - в квартирах, гостиницах, офисах. Номинальный ток 10 А позволяет коммутировать нагрузки до 2,3 кВт при 230 В - это достаточно для большинства LED-, люминесцентных и галогеновых светильников.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Схема подключения: переключатель на два направления (проходной)
• Индикация: да, светодиодная (работает с LED-источниками)
• Тип подключения: винтовые зажимы
• Способ монтажа: внутренний (скрытый)
• Степень защиты: IP20 - против доступа пальцев и предметов >12 мм, не защищен от воды
• Цвет: графит (матовый глянец)
• Материал корпуса: поликарбонат, устойчив к УФ-излучению
• Температурный диапазон: от -25 C до +40 C
• Количество модулей: 1
• Количество полюсов: 1
• Отделка: глянцевая поверхность
• Типоразмер механизма: 45×45 мм

Совместимость и монтаж

Выключатель проходной 1-клавишный с индикацией 10А графит совместим со всеми рамками серии SKANDY и другими стандартными пластиковыми рамками с посадочным отверстием 45×45 мм. Для работы требуется второй проходной выключатель того же типа. Монтаж выполняется в подрозетник глубиной не менее 40 мм. Кабели фиксируются винтовыми зажимами - предварительно зачищайте жилы на 8–10 мм. Обязательно соблюдайте полярность: L - фаза, L1/L2 - проходные контакты. Индикация работает только при правильном подключении нулевого провода к светильнику - без него светодиод не будет гореть.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Конструкция имеет двойную изоляцию, что исключает риск поражения током даже при повреждении внешнего корпуса. Контакты выполнены из луженой меди с серебряными напылениями - снижают нагрев и увеличивают срок службы. Серия SKANDY прошла испытания на долговечность: более 10 000 операций включения/выключения.

Преимущества

• Уникальная система самозажимных контактов - ускоряет монтаж и минимизирует ошибки подключения
• Мягкий щелчок клавиши - приятна в использовании, не вызывает дискомфорта
• Глянцевая отделка в цвете «графит» хорошо сочетается с современными интерьерами
• Поддержка 11 цветовых решений - можно подобрать под любой дизайн
• Универсальный формат 45×45 мм - совместим с большинством рамочных систем
• Поликарбонатный корпус не желтеет под UV-светом - сохраняет вид годами

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Не рекомендован для мощных нагрузок выше 2,3 кВт (например, обогреватели, насосы)
• Индикация не работает с выключателями, где ноль не подведен к светильнику - требует наличия нулевой жилы в распределительной коробке
• Только внутренняя установка - не подходит для накладного монтажа или кабель-канала
• Работает только в паре с другим проходным выключателем; одиночное использование невозможно

Примеры использования

• Управление светом в длинном коридоре - включение у входа, выключение у выхода
• Освещение лестницы между этажами - один выключатель внизу, другой наверху
• Спальная комната - выключатель у двери и рядом с кроватью
• Зал или гостиная с несколькими зонами освещения - проходной выключатель для одной группы светильников

Практические советы

• При замене старого выключателя проверьте наличие трех жил в подрозетнике - одна фаза, две проходные
• Не используйте этот выключатель как обычный - он не размыкает цепь полностью, а переключает ее между двумя путями
• Для лучшей совместимости с LED-лампами выбирайте модели с минимальной потребляемой мощностью - некоторые дешевые LED не поддерживают слабые токи индикации
• При сборке нескольких выключателей в одну рамку используйте специальные переходники SKANDY - они обеспечивают плотную посадку и исключают люфт
• Проверяйте соответствие цвета выключателя и рамки - хотя все элементы серии SKANDY совместимы, оттенки могут немного отличаться между партиями
