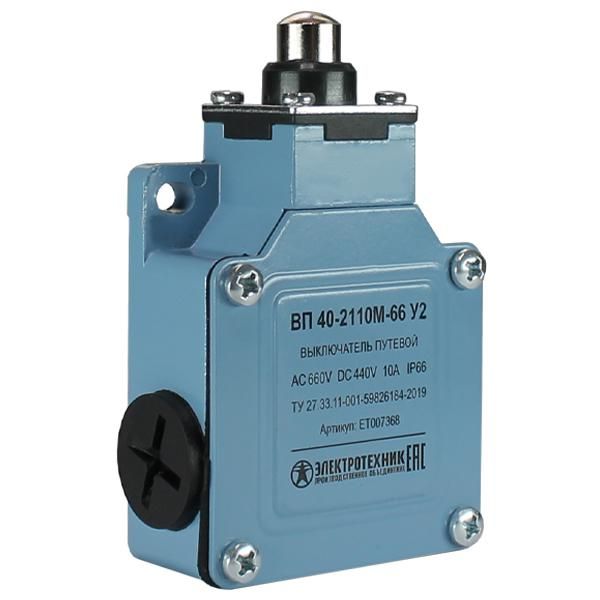

Выключатель путевой ВП 40-2116М-66 У2, рычаг со стальным роликом, 1з+1р, мгновенный, без сальника, IP66 - ET007368 Электротехник

Выключатель путевой ВП 40-2110М-66 У2 от бренда Электротехник - это надёжный концевой выключатель с двумя переключающими контактами (НО+НЗ) и степенью защиты IP66, предназначенный для фиксации положений механизмов в условиях запылённой и влажной среды. Артикул et007368 подходит для автоматизации оборудования, где важна точная и быстрая реакция на механический контакт.

Назначение и область применения

Выключатель путевой ВП 40-2110М-66 У2 используется для контроля конечного положения движущихся частей машин и механизмов. Он срабатывает при физическом контакте с объектом - например, когда деталь задевает толкатель или ролик. Применяется в системах автоматического управления: конвейерах, лифтах, станках, шлюзах, упаковочных линиях. Подходит для работы в циклическом режиме, где требуется высокая износостойкость и стабильность сигнала.

Технические характеристики

• Тип изделия: Концевой выключатель
• Тип включения: Мгновенный - сигнал передаётся сразу при достижении порогового положения, без задержки
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,2 кВт при 220 В переменного тока
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды
• Тип элемента управления: Купольный толкатель - обеспечивает равномерное нажатие, снижает риск заедания
• Подключение: Кабельный ввод PG - совместим с кабелями стандарта PG, без необходимости установки сальника
• Рабочий температурный диапазон: от –40 C до +50 C - работает в холодных помещениях и на улице
• Материал корпуса: Металл с порошковым покрытием - устойчив к коррозии, ударным нагрузкам и химическим воздействиям
• Габариты: 58×25×79,5 мм - компактный размер для установки в ограниченном пространстве
• Диаметр корпуса: 25 мм - соответствует типовым монтажным отверстиям
• Форма корпуса: Прямоугольный параллелепипед - удобен для крепления на плоских поверхностях

Совместимость и монтаж

Выключатель путевой ВП 40-2110М-66 У2 монтируется через два крепёжных отверстия в корпусе. Для установки используйте болты M4. Кабельный ввод PG позволяет подключить провода прямо через резьбовой вход - не требует дополнительных уплотнителей. Обязательно проверьте соответствие диаметра кабеля (обычно 5–11 мм) спецификации PG. Установите устройство так, чтобы толкатель был перпендикулярен направлению движения механизма - это исключит боковые усилия и продлит срок службы. Не затягивайте крепления слишком сильно - это может деформировать корпус.

Безопасность и стандарты

Выключатель путевой ВП 40-2110М-66 У2 имеет функции безопасности: контакты рассчитаны на безопасную коммутацию в аварийных и остановочных цепях. Соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для концевых выключателей. Сертифицирован для использования в промышленных системах, где требуется отказоустойчивость.

Преимущества

• Два типа контактов (НО+НЗ) позволяют использовать один прибор для двух задач - например, остановка и включение сигнализации
• Металлический корпус с порошковым покрытием выдерживает агрессивные условия: влага, масло, пыль
• Мгновенный принцип действия гарантирует точность срабатывания даже при высокой скорости перемещения
• Отсутствие сальника упрощает сборку и снижает вероятность протечек
• Широкий диапазон температур делает его пригодным для использования вне помещений

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для частого контакта с острыми предметами - возможна повреждение толкателя
• Кабельный ввод PG не поддерживает герметичную установку в жидкостях - не погружается в воду
• Номинальный ток 10 А недостаточен для управления двигателями свыше 2,2 кВт - нужен промежуточный реле
• Толкатель не регулируется по углу - нельзя изменить угол срабатывания, только положение самого устройства

Примеры использования

• На конвейере: определяет окончание прохода груза - замыкает НЗ-контакт для остановки ленты
• На станке: контролирует крайнее положение стола - размыкает НО-контакт для активации системы безопасности
• В шлюзе: фиксирует закрытие двери - подаёт сигнал на панель управления через оба контакта
• На подъёмнике: предотвращает выход за верхнюю/нижнюю границу - срабатывает при касании толкателя

Практические советы

• Перед установкой проверьте свободный ход толкателя - он должен двигаться без трения
• Используйте защитные кожухи, если есть риск попадания металлической стружки или крупных частиц
• При использовании в условиях вибраций - дополнительно закрепите кабель, чтобы избежать обрыва внутри ввода
• Для длительной эксплуатации в сыром воздухе - периодически осматривайте корпус на наличие следов коррозии
• Артикул et007368 совпадает с моделью ВП 40-2110М-66 У2 - при заказе указывайте именно этот артикул, чтобы получить правильный вариант с купольным толкателем
