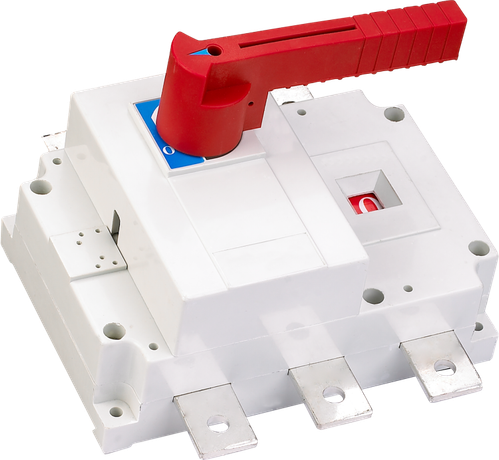

Выключатель-разъединитель ВР-101 4Р 1000A с видимым разрывом задний доступ | 40076DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKraft - это коммутирующее устройство с видимым разрывом цепи, предназначенное для безопасного отключения силовых цепей на ток до 1000 А. Применяется в распределительных щитах промышленных объектов, где требуется надёжное механическое отключение и контроль состояния цепи. Артикул 40076dek соответствует модели с четырьмя полюсами и задним доступом.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийных ситуациях. Отличается наличием видимого разрыва - при выключенном положении контакты физически расходятся, что позволяет визуально убедиться в отсутствии напряжения. Это требование нормируется правилами безопасности для работ в электроустановках.

Подходит для систем с переменным током до 690 В и частотой 50 Гц, особенно там, где нагрузки смешанные - сочетают активную мощность (например, нагреватели) и индуктивную (электродвигатели, трансформаторы). Устройство применяется в промышленных распределительных щитах, на входе в цеховые линии, у крупных потребителей энергии.

Технические характеристики

• Количество полюсов: 4 - управление трёхфазной сетью + нулевой проводник (или четвёртый полюс для специальных схем)
• Номинальный ток: 1000 А - способен длительно пропускать ток такого уровня без перегрева
• Номинальное напряжение изоляции: 690 В - максимальное рабочее напряжение, при котором сохраняется изолирующая способность
• Условный ток короткого замыкания: 50 кА - способен выдерживать кратковременный импульс КЗ такой величины без разрушения
• Тип управления: ручка-переключатель - простой, надёжный механизм с фиксацией в положениях «ВКЛ»/«ВЫКЛ»
• Тип присоединения: винтовые клеммы - позволяют закрепить медные или алюминиевые провода сечением до 150–185 мм2 (по рекомендациям производителя)
• Конструкция: встраиваемое устройство фиксированной установки - монтируется жестко в шкаф, не снимается при работе
• Степень защиты: IP00 - нет защиты от пыли и воды; допускается использование только внутри герметичных щитов
• Габариты: 175×312×498 мм - требует достаточного места в щите для установки и доступа сзади
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри щита
• Наличие блокировки: да - возможность установки замка или бирки для предотвращения случайного включения
• Цвет элементов управления: черный - контрастный, легко различим

Совместимость и монтаж

Выключатель-разъединитель ВР-101 совместим с любыми распределительными щитами, имеющими место под установку устройства формата 1600. Для монтажа необходима прочная металлическая плита толщиной не менее 2 мм. Устройство крепится через четыре отверстия по углам корпуса.

Подвод питания можно выполнять как сверху, так и снизу - это упрощает компоновку кабельных трасс. Все клеммы выполнены из меди, что гарантирует низкое переходное сопротивление и долговечность соединений. Перед подключением проверьте соответствие сечения проводника требованиям производителя - слишком тонкий провод может перегреться, слишком толстый - не войдёт в клемму.

Обязательно соблюдайте зазоры вокруг аппарата: минимум 50 мм спереди и сбоку для доступа к ручке, 100 мм сзади - для обслуживания и осмотра контактов.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует категории применения AC-22B - то есть рассчитан на коммутацию смешанных нагрузок, включая двигатели и нагреватели. Конструкция предусматривает двойной разрыв каждого контакта - это увеличивает эффективность гашения электрической дуги и продлевает срок службы.

Из-за степени защиты IP00 устройство **не предназначено** для открытых площадок, сырых помещений или мест с пылью. Обязательно используйте его только внутри закрытых щитов с классом защиты не ниже IP54.

Преимущества

• Видимый разрыв - обязательное условие для безопасного проведения работ по ПТЭ и ПТБ
• Двойной разрыв контактов - снижает вероятность залипания и повышает надёжность отключения
• Медные клеммы - обеспечивают минимальные потери и стабильность соединения даже при больших токах
• Функция блокировки - позволяет применять процедуры LOTO (Lock Out Tag Out) для промышленной безопасности
• Гибкий подвод питания - упрощает проектирование и сборку щитов

Ограничения применения

• Не использовать вне закрытых щитов - степень защиты IP00 исключает работу в условиях пыли, влаги, химических паров
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует внешней защиты (предохранители, автоматы)
• Не подходит для частого включения/выключения - предназначен для редких операций отключения (до 10–20 раз в месяц); для частых циклов нужен контактор
• Требует свободного доступа сзади - нельзя устанавливать вплотную к стене или другому оборудованию

Примеры использования

• Главный выключатель перед группой двигателей на конвейере
• Отключающий аппарат на входе в цеховой распределительный пункт
• Разъединитель для обслуживания частотного преобразователя
• Компонент системы питания сварочных станций
• Автоматический рубильник в системе резервирования питания (АВР)

Практические советы

• Перед первым включением проверьте затяжку всех винтов - они должны быть плотно закручены, но без перегрузки
• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии следов дуги или окисления замените или зачистите
• При использовании в щитах с несколькими аппаратами - располагайте ВР-101 на уровне глаз для быстрого доступа
• Используйте этикетки с пометкой “Опасно! Напряжение!” рядом с ручкой - это усиливает безопасность
• При замене старого аппарата - учтите габариты 175×312×498 мм: новый аналог должен иметь такие же или меньшие размеры
