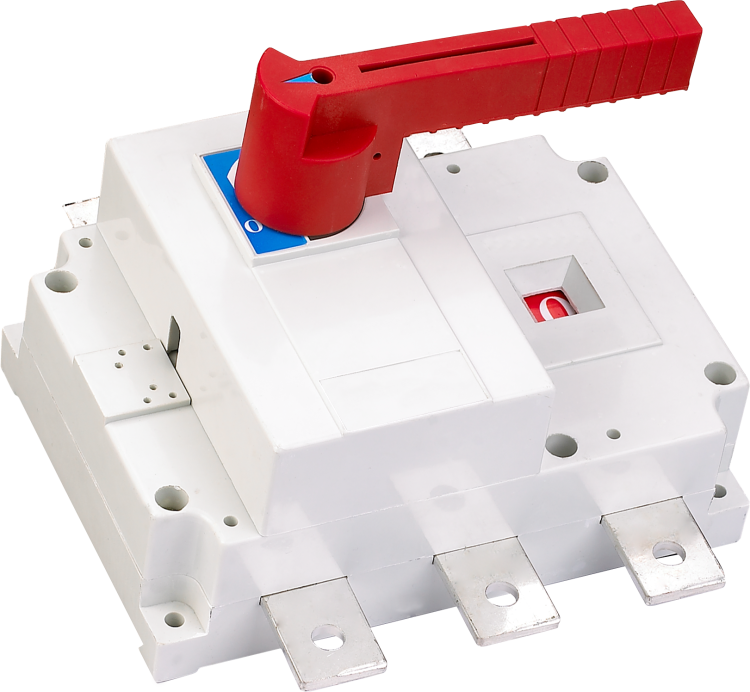

Выключатель-разъединитель ВР-101 3Р 1600A с видимым разрывом задний доступ | 40062DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKRAFT предназначен для безопасного отключения электроцепей с видимым разрывом цепи, что особенно важно при обслуживании оборудования. Этот аппарат серийно выпускается компанией SE (Dekraft) и используется там, где требуется надежное механическое отключение на токах до 1600 А. Артикул 40062dek соответствует модели с трехполюсным исполнением и задним доступом.

Назначение и область применения

Выключатель-разъединитель ВР-101 применяется для ручного отключения силовой цепи перед проведением техобслуживания, ремонта или проверки. Он не предназначен для частых коммутаций под нагрузкой - это исключительно устройство безопасности, а не автоматический выключатель. Применяется в распределительных щитах средней и большой мощности: на входе в цеховые сети, у крупных двигателей, нагревательных установок, систем освещения промышленных объектов.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все фазы одновременно;
• Номинальный ток: 1600 А - способен работать длительно при таких значениях без перегрева;
• Номинальное напряжение изоляции: 690 В - рассчитан на использование в сетях до этой величины, в том числе в трёхфазных системах 400–690 В;
• Условный ток короткого замыкания: 50 кА - способен выдерживать кратковременные аварийные токи этого уровня без выхода из строя;
• Степень защиты IP00: нет внешней защиты - корпус открытый, требует установки внутри закрытого шкафа или распределительного щита;
• Тип присоединения: винтовые медные клеммы - обеспечивают прочную и долговечную связь с проводниками;
• Тип рукоятки: флажковая - легко определяет положение “вкл/выкл” даже издалека;
• Габариты: 360×378×175 мм - компактная форма для плотной укладки в щите;
• Способ монтажа: на монтажную плату - крепится болтами через отверстия в основании;
• Категория применения AC-22B: предназначена для смешанных нагрузок - сочетание активных (например, нагреватели) и индуктивных (двигатели) потребителей;
• Блокировка: есть - предотвращает случайное включение при работе рядом с оборудованием;
• Подвод питания: сверху или снизу - гибкая схема подключения в зависимости от расположения кабелей.

Совместимость и монтаж

Выключатель-разъединитель ВР-101 совместим с любыми стандартными распределительными щитами, имеющими место под монтажную плиту. Для установки необходимо подготовить отверстия под крепёжные болты согласно габаритам устройства. Клеммы рассчитаны на многожильные и одножильные провода сечением до 150 мм2 - рекомендовано использовать наконечники типа НШВИ для лучшего контакта. Установка допускается только в защищённом помещении, поскольку степень защиты IP00 не предусматривает защиту от пыли, влаги или прикосновения.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям международных норм для устройств категории AC-22B. Конструкция обеспечивает двойной разрыв каждого контактного пути - это гарантирует эффективное гашение электрической дуги при отключении под нагрузкой. Блокировочное устройство препятствует включению при открытых дверцах щита, что соответствует принципам электробезопасности IEC 60947-3.

Преимущества

• Визуальный контроль состояния - положение флажка сразу показывает, включен ли аппарат;
• Медные клеммы - минимизируют потери энергии и увеличивают срок службы контактов;
• Обратная возможность подключения питания - упрощает проектирование схемы распределительного щита;
• Компактные размеры - экономят место в шкафу при использовании нескольких аппаратов;
• Надёжное гашение дуги благодаря двухточечному разрыву - снижает риск возгорания и повреждения соседних элементов.

Ограничения применения

• Не частых включений/выключений под нагрузкой - предназначен только для редких операционных отключений;
• Запрещено применять вне закрытых щитов - IP00 не защищает от внешних воздействий;
• Не является средством защиты от перегрузки или КЗ - обязательно нуждается в параллельной установке автоматических выключателей или предохранителей;
• Не подходит для мобильных или наружных установок - требует постоянного помещения с контролируемой средой.

Примеры использования

• Главный выключатель на входе в цеховой распределительный щит;
• Отключающее устройство перед большим насосом или вентилятором мощностью более 100 кВт;
• Элемент безопасности при обслуживании печей сопротивления или термостатических установок;
• Разъединитель в системе бесперебойного питания (UPS) для изоляции нагрузки во время планового ремонта.

Практические советы

• Перед первым запуском проверьте затяжку всех винтовых клемм - слабый контакт вызывает перегрев;
• При сборке щита учтите свободное пространство вокруг аппарата - необходим минимальный зазор для теплоотвода и доступа к рукоятке;
• Используйте этикетки с пометкой “Отключено - ремонт!” на флажке после отключения - соблюдайте правила LOTO (Lock Out Tag Out);
• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии следов окисления или подплавления замените аппарат;
• Выбирая аналогичные устройства, обращайте внимание именно на наличие видимого разрыва - это обязательное условие для работы в соответствии с правилами ПУЭ.
