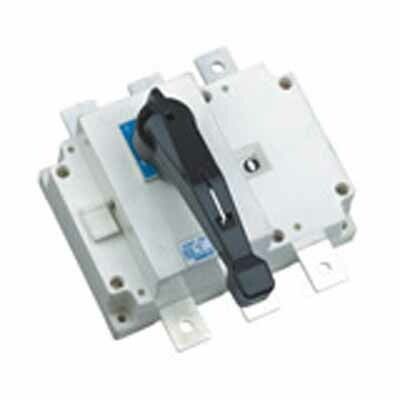

Комплект управления NH40CSW с помощью выносной фронтальной ручки на ток 1000-3150A | 393981 CHINT

Комплект управления CHINT NH40CSW с помощью выносной фронтальной ручки предназначен для безопасного удалённого оперирования выключателем-разъединителем серии NH40 при токах от 1000 до 3150 А. Этот комплект позволяет управлять оборудованием из удобного места, минимизируя риск воздействия высоких напряжений.

Назначение и область применения

Комплект управления CHINT NH40CSW используется для дистанционного переключения выключателя-разъединителя NH40. Он обеспечивает возможность открывать и закрывать цепь через выносную ручку, установленную на передней панели щита или шкафа. Это особенно важно там, где требуется доступ к управлению без прямого контакта с силовым оборудованием - например, в распределительных пунктах, на производствах с высокой плотностью оборудования или в местах с ограниченным пространством.

Технические характеристики

• Рабочий ток: 1000–3150 А
• Тип компонента: Монтажный комплект для вынесенного управления
• Функция: Управление выключателем-разъединителем
• Цвет корпуса: Серый
• Совместим с сериями: NH40
• Производитель: CHINT

Совместимость и монтаж

Комплект управления CHINT NH40CSW совместим исключительно с автоматическими выключателями-разъединителями серии NH40. Для установки необходимо демонтировать оригинальную ручку устройства и заменить её на данный комплект. Крепление выполняется механически - через защёлки и болтовые соединения, предусмотренные конструкцией NH40. Подключение проводится без изменения внутренних цепей - комплект лишь передаёт движение от внешней ручки к механизму коммутатора.

Убедитесь, что глубина шкафа достаточна для свободного хода выносной ручки. Минимальная рекомендованная глубина - 600 мм.

Безопасность и стандарты

Комплект соответствует требованиям IEC 60947-3 для устройств разъединителей и выполнен в соответствии с нормами безопасности для электрооборудования среднего класса напряжения. Компоненты изготовлены из самозагашающегося термопластика, обеспечивающего устойчивость к нагреву и возгоранию. Наличие фиксирующих элементов предотвращает случайное перемещение ручки во время работы системы.

Преимущества

• Обеспечивает безопасное управление издалека - снижает риск поражения электрическим током при обслуживании
• Не требует модификаций внутри силового аппарата - сохраняет заводскую герметичность и гарантию
• Интегрируется без дополнительных проводов или питания - полностью механическая система
• Стандартный цвет (серый) легко сочетается с другими компонентами серии NH40

Ограничения применения

• Подходит только для выключателей-разъединителей серии NH40 - несовместим с другими типами аппаратов даже от CHINT
• Не предназначена для частых циклов включения/выключения - применяется только для редких операций размыкания цепи
• Не имеет защиты от попадания воды или пыли вне корпуса - не использовать в условиях повышенной запыленности без дополнительного кожуха
• Не рассчитана на работу при температуре ниже –25 C или выше +60 C

Примеры использования

• Энергообъекты: управление главными входными рубильниками в распределительном пункте
• Производственные линии: отключение мощных двигателей для планового техобслуживания
• Жилые и административные здания: контроль основного ввода в случае аварийного отключения
• Агрегаты с высокой нагрузкой: станки, насосные группы, печи с потребляемым током более 1000 А

Практические советы

• Перед установкой проверьте модель вашего NH40 - он должен иметь метку “CSW” или указание на наличие возможности подключения выносной ручки
• Закрепите выносную ручку так, чтобы она была видна и доступна при работе - лучше всего на уровне глаз
• Добавьте этикетку рядом с ручкой: “Отключение питания”, чтобы избежать ошибочных действий обслуживающим персоналом
• Не используйте усилие больше 50 Н при повороте ручки - это может вызвать деформацию механизмов
• Проверяйте состояние контактных пластин в NH40 каждые 6 месяцев - комплект не влияет на износ самого аппарата
