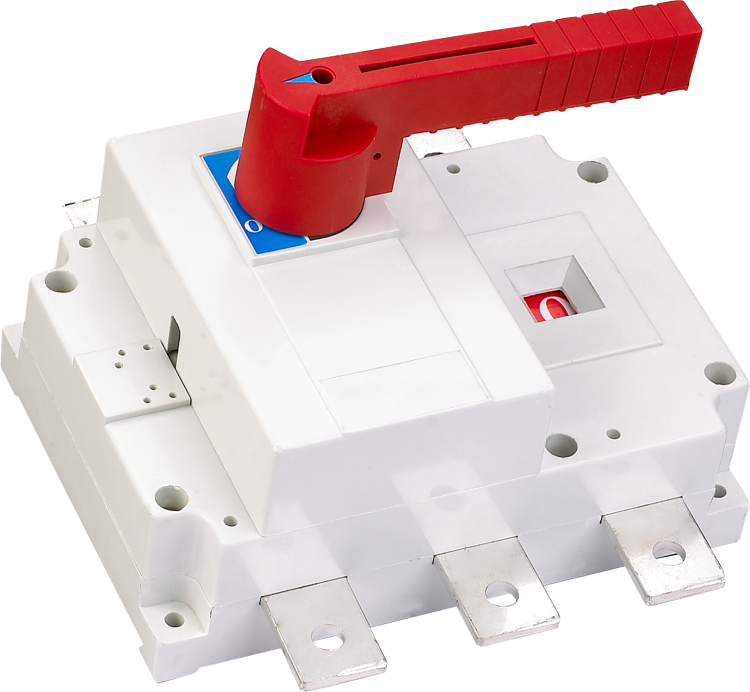

Выключатель-разъединитель 1600A 3P ВР-101 от DEKraft предназначен для безопасного отключения силовых цепей до 1600 А в распределительных щитах. Устройство сочетает функции коммутации и создания видимого разрыва цепи, что делает его ключевым элементом для обслуживания и ремонта электроустановок.

Назначение и область применения

Выключатель-разъединитель 1600A 3P ВР-101 используется для ручного отключения мощных электрических цепей в режиме нагрузки и создания видимого разрыва для проведения работ по техобслуживанию. Применяется в промышленных распределительных щитах, на входе в силовые шкафы, у станков, конвейеров и других оборудования с высокой потребляемой мощностью. Подходит для смешанных нагрузок - активных и индуктивных (категория применения AC-22B).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение изоляции: 690 В, 50 Гц
• Условный ток короткого замыкания: 50 кА
• Тип элемента управления: ручка-переключатель с поворотным механизмом
• Конструкция: встраиваемое устройство фиксированной установки
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип присоединения: винтовые медные клеммы
• Габаритные размеры: 175×360×378 мм
• Способ монтажа: на монтажную плату
• Блокировка: есть - возможность запирания в положении «выключено»
• Цвет элементов управления: черный

Совместимость и монтаж

Выключатель-разъединитель 1600A 3P ВР-101 монтируется на монтажную плиту внутри распределительного щита. Для установки требуется свободное пространство минимум 175×360 мм. Клеммы рассчитаны на подключение одножильных и многожильных проводников сечением, соответствующим номинальному току 1600 А - рекомендуется использовать медные жилы с опрессовкой наконечниками. Подвод питания допускается как сверху, так и снизу - это упрощает компоновку шинопроводов и кабельных трасс. Благодаря компактному исполнению, устройство легко помещается даже в плотно укомплектованных щитах.

Безопасность и стандарты

Выключатель-разъединитель 1600A 3P ВР-101 имеет двойной разрыв контактов, который гарантирует эффективное гашение электрической дуги при отключении под нагрузкой. Это снижает риск перегрева и повреждения контактной системы. Наличие механической блокировки позволяет зафиксировать рычаг в положении «выключено» и предотвратить случайное включение во время ремонтных работ. Устройство соответствует требованиям к аппаратам категории AC-22B, применяемым в условиях переменного тока с индуктивными составляющими нагрузки.

Преимущества

• Медные клеммы обеспечивают минимальные потери и повышенную долговечность соединений
• Двойной разрыв контактов увеличивает срок службы и надежность при частых операциях отключения
• Гибкий подвод питания (сверху/снизу) упрощает проектирование и сборку щитов
• Механическая блокировка соответствует нормам безопасности при проведении ТО
• Компактные размеры позволяют экономить место в щите без потери мощностных характеристик

Ограничения применения

Выключатель-разъединитель 1600A 3P ВР-101 не предназначен для работы вне закрытого корпуса - степень защиты IP00 исключает использование в открытых помещениях или зонах с пылью, влагой или доступом людей. Не следует применять для частого включения/отключения под максимальной нагрузкой - он не является автоматическим выключателем и не рассчитан на многочисленные коммутационные циклы. Также не подходит для систем с постоянным током выше 690 В.

Примеры использования

• Главный ввод в промышленном распределительном щите 690 В
• Отключающее устройство перед частотным преобразователем
• Изолирующий разъединитель на линии питания крупного насоса или компрессора
• Ручной отсекатель для обслуживания цепей конвейера в пищевой промышленности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала тока - для 1600 А обычно используются медные жилы сечением 300–400 мм2
• Обязательно используйте наконечники на многожильных проводах - это предотвращает ослабление контакта при затяжке
• Не забудьте установить сигнализацию или указатель положения рядом с выключателем - особенно важно при работе в темных или труднодоступных местах
• При использовании в щитах с несколькими аппаратами - соблюдайте интервал между устройствами для теплоотвода и доступа к ручке
• Запрещена работа без крышки щита - IP00 не защищает ни от пыли, ни от прикосновения
