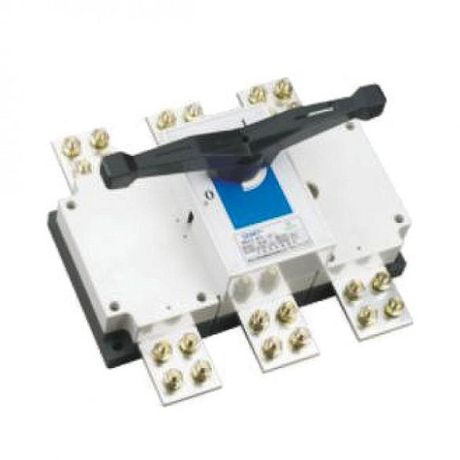

Рукоятка выносная управления | 393283 CHINT Выключатель-разъединитель NH40-1600/3W ,3P ,1600А

Выключатель-разъединитель NH40-1600/3W от CHINT предназначен для безопасного отключения и изоляции силовых цепей переменного тока до 690 В в распределительных системах. Этот аппарат сочетает функции разъединителя и выключателя нагрузки, обеспечивает надёжную работу в составе комплектных устройств, таких как ВРУ и щиты управления.

Назначение и область применения

Выключатель-разъединитель NH40-1600/3W используется для ручного отключения и физической изоляции электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он применяется в низковольтных распределительных системах: вводно-распределительных устройствах (ВРУ), распределительных шкафах, ящиках управления, промышленных станциях и объектах с высокой нагрузкой - например, на заводах, в котельных, на конвейерах и насосных станциях.

Технические характеристики

• Номинальный ток: 1600 А - способен работать постоянно при такой нагрузке без перегрева.
• Номинальное напряжение: 400–690 В переменного тока, 440 В постоянного тока.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Условный номинальный ток короткого замыкания (Icu): 50 кА - способен выдерживать и отключать ток КЗ до этого значения.
• Номинальная коммутационная мощность при AC-3, 400 В: 450 кВт - позволяет отключать мощные двигатели и нагрузки.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа.
• Количество вспомогательных контактов: 4 - можно подключить сигнализацию состояния (включено/выключено) или блокировки.
• Тип управления: поворотная выносная рукоятка - обеспечивает удобное и безопасное оперирование с удалённого места.
• Исполнение: комплектное устройство в корпусе - готов к монтажу без доп. сборки.
• Цвет элементов управления: чёрный - контрастный, легко заметен в условиях освещения.

Совместимость и монтаж

Выключатель-разъединитель NH40-1600/3W совместим со стандартными DIN-рейками и монтажными платформами в шкафах класса IP54 и выше. Установка выполняется в соответствии с требованиями ГОСТ Р 50030.3 и IEC 60947-3. Для подключения используются болтовые зажимы - рекомендуется момент затяжки 25 Нм. Выносная рукоятка позволяет устанавливать аппарат в глубоких шкафах, а саму рукоятку выводить на переднюю панель для удобного доступа. Подключение вспомогательных контактов осуществляется через клеммы на боковой стороне аппарата.

Безопасность и стандарты

Выключатель-разъединитель NH40-1600/3W соответствует международному стандарту IEC 60947-3 и российскому ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при техобслуживании. Конструкция исключает возможность случайного включения при открытой рукоятке. Применяется как главный выключатель - значит, может использоваться в качестве основного средства отключения питания согласно нормам ПУЭ.

Преимущества

• Высокая коммутационная способность (50 кА) - надёжно работает даже при серьёзных аварийных режимах.
• Выносная рукоятка - снижает риск поражения током при оперировании, особенно в плотных шкафах.
• Встроенные вспомогательные контакты - позволяют интегрировать сигналы в системы автоматизации без внешних модулей.
• Монолитная конструкция - минимум точек отказа, долгий срок службы без обслуживания.
• Подтверждённая сертификация - соответствие международным стандартам гарантирует безопасность и легальность применения.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 не защищает от пыли, влаги и механических воздействий.
• Не рассчитан на частое включение/отключение - предназначен для редких операций (не более 10–20 раз в день); для частых циклов нужен контактор или автоматический выключатель.
• Не имеет встроенного теплового или электромагнитного расцепления - не заменяет автоматический выключатель, только изолирует цепь.
• Требует наличия свободного пространства вокруг для открывания рукоятки - минимальный радиус действия рукоятки около 150 мм.

Примеры использования

• Главный выключатель в ВРУ многоквартирного дома с мощностью ввода 1 МВт.
• Отключающее устройство перед частотным преобразователем на промышленном конвейере.
• Разъединитель в распределительном шкафу насосной станции водоснабжения.
• Центральный рубильник в щите управления технологическим оборудованием на пищевом производстве.

Практические советы

• Перед монтажом проверьте, что посадочные габариты шкафа соответствуют габаритам NH40-1600/3W - корпус имеет ширину ~200 мм, высоту ~400 мм.
• Используйте вспомогательные контакты для подключения индикаторов состояния - это повысит безопасность персонала.
• Не используйте этот аппарат как средство защиты от перегрузки - он не реагирует на токи ниже 50 кА. Для защиты примените автоматический выключатель в паре.
• При установке в шкаф с несколькими выключателями - пометьте рукоятки цветом или этикетками, чтобы избежать ошибочного отключения.
• Регулярно проверяйте состояние контактных групп - при наличии следов дугового износа (чернота, оплавление) замените аппарат.
