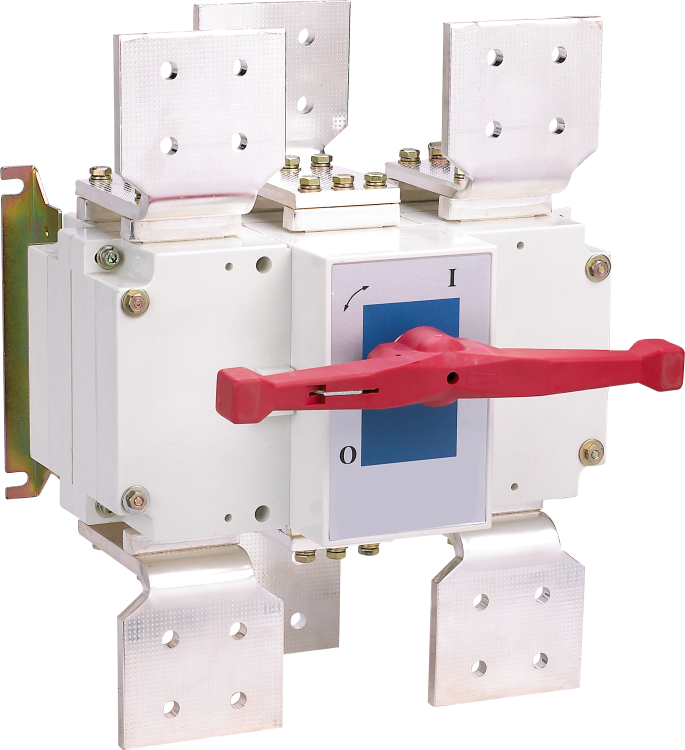

Выключатель-разъединитель ВР-101 3Р 2000A с видимым разрывом задний доступ | 40063DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKraft — это коммутирующее устройство на 2000 А с видимым разрывом цепи, предназначенное для безопасного отключения силовых цепей в распределительных щитах. Устройство сочетает надежную механическую блокировку, двойной разрыв контактов и возможность подключения с верхней или нижней стороны, что делает его универсальным решением для промышленных систем.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения электрической цепи с гарантированным визуально контролируемым разрывом. Он применяется в качестве основного средства безопасности перед обслуживанием оборудования — например, перед ремонтом частей цепи, проверкой состояния кабелей или переключением режимов работы системы. Подходит для установки в распределительные щиты промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры и другие устройства с мощными нагрузками. Категория применения AC-22B позволяет использовать его с комбинированными нагрузками — смесь активных (нагреватели) и индуктивных (электродвигатели) потребителей.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 2000 А
• Номинальное напряжение изоляции: 690 В, 50 Гц
• Условный ток короткого замыкания: 50 кА
• Тип элемента управления: ручка-переключатель с фиксацией положений
• Тип присоединения: винтовые медные клеммы
• Конструкция: встраиваемое устройство фиксированной установки
• Степень защиты: IP00 — без внешней защиты, требует установки внутри корпуса
• Габариты: 310×440×378 мм
• Способ монтажа: на монтажную плату
• Цвет элементов управления: черный
• Блокировка: есть — предотвращает случайное включение при открытых дверях шкафа

Совместимость и монтаж

Выключатель-разъединитель ВР-101 устанавливается на монтажную плиту внутри распределительного щита. Для правильной установки необходимо соблюдать посадочные размеры — габариты устройства совпадают с типоразмером 3150. Присоединение проводников осуществляется через винтовые медные клеммы, рассчитанные на крупные сечения — рекомендуется использовать кабель с площадью жилы до 150–185 мм². Подвод питания допускается как сверху, так и снизу — это упрощает компоновку шкафа и позволяет избежать сложных маршрутов кабелей. Благодаря блокировке, устройство можно зафиксировать в выключенном состоянии, чтобы исключить включение при работе в зоне обслуживания.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям к устройствам категории AC-22B, что гарантирует надежное отключение при смешанных нагрузках. Наличие видимого разрыва соответствует нормам электробезопасности (например, ПУЭ), позволяющим работать с оборудованием после отключения без риска случайного включения. Двойной разрыв контактов обеспечивает эффективное гашение дуги при отключении больших токов, снижая износ механизмов. Однако, поскольку степень защиты IP00, устройство **не** предназначено для установки вне закрытых шкафов — использование на открытом воздухе или в сырых помещениях без корпуса запрещено.

Преимущества

• Видимый разрыв — оператор сразу видит, что цепь разомкнута, что повышает безопасность при техобслуживании.
• Двойной разрыв контактов — увеличивает срок службы и снижает риск возгорания при отключении индуктивных нагрузок.
• Медные клеммы — обеспечивают минимальные потери энергии и устойчивость к нагреву при длительной нагрузке 2000 А.
• Гибкий подвод питания — сверху/снизу — упрощает проектирование и сборку щитов.
• Механическая блокировка — предотвращает включение при открытой двери шкафа, соответствует принципам LOTO (Lockout-Tagout).

Ограничения применения

• Не предназначен для частого коммутирования — не является автоматическим выключателем, не рассчитан на многократные включения/выключения под нагрузкой.
• IP00 — требует обязательной установки в герметичный или закрытый распределительный щит, недопустимо применение в условиях пыли, влаги или химически агрессивной среды без дополнительной защиты.
• Не имеет встроенной защиты от перегрузки или короткого замыкания — должен использоваться в паре с автоматическими выключателями или предохранителями.
• Запрещена работа при температуре выше +40 °C без принудительного охлаждения — указано в спецификации DEKraft для серий ВР-101.

Примеры использования

• Отключение главного входа в цеховой распределительный щит перед плановым техобслуживанием.
• Изолирование участка конвейера для проведения ремонтных работ — визуальный контроль разрыва обязателен.
• Переключение между основным и резервным питанием в системах бесперебойного электроснабжения (при условии наличия автоматических переключателей).
• Функциональный выключатель в системах тепловых насосов или крупных насосных станций с двигателями мощностью более 500 кВт.

Практические советы

• При выборе места установки учтите габариты 310×440×378 мм — необходим свободный доступ к ручке и клеммам с тыльной стороны.
• Для подключения используйте кабели с сечением 120–185 мм² — слишком маленькое сечение вызовет перегрев, слишком большое — затруднит зажим в клеммах.
• Обязательно подключите блокировку к двери шкафа — это не опция, а требование безопасности.
• Проверьте соответствие типа питания (верхнее/нижнее) с существующей трассой кабелей — это экономит время на монтаже.
• Не используйте ВР-101 как основной выключатель для ежедневного включения/выключения — он не рассчитан на частые циклы. Для этого нужен контактор или автоматический выключатель.
