Выключатель-разъединитель 2000A 3P ВР-101 | 40017DEK DEKraft APC

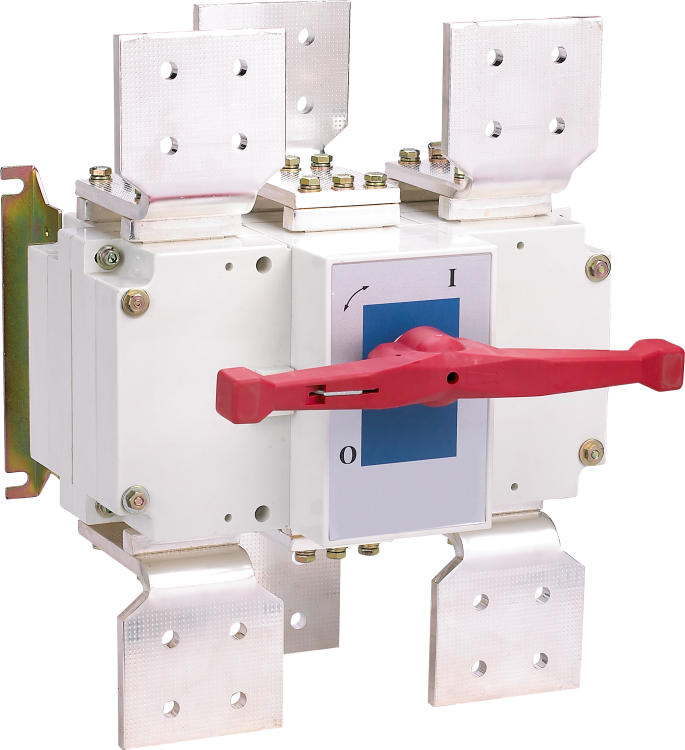

Выключатель-разъединитель 2000A 3P ВР-101 от DEKraft предназначен для безопасного отключения силовой цепи при обслуживании или аварийных ситуациях. Устройство рассчитано на работу с токами до 2000 А и применяется в распределительных щитах промышленных объектов. Благодаря двойному разрыву контактов и медным клеммам, выключатель-разъединитель 2000A 3P ВР-101 обеспечивает надежную коммутацию даже при высоких нагрузках.

Назначение и область применения

Выключатель-разъединитель 2000A 3P ВР-101 используется исключительно для механического отключения электрической цепи под нагрузкой — он не предназначен для частых включений/выключений, как автоматический выключатель. Его основная задача — обеспечение видимого разрыва цепи для безопасности персонала при ремонте, проверке или модификации оборудования.

Применяется в распределительных щитах средней и большой мощности: на входе в цеховые щиты, перед преобразователями частоты, крупными двигателями, нагревательными установками. Соответствует категории применения AC-22B — то есть работает с сочетанием активных (например, ТЭНы) и индуктивных (электродвигатели) нагрузок.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 2000 А
• Номинальное напряжение изоляции: 690 В
• Условный ток короткого замыкания: 50 кА
• Тип управления: ручка-переключатель с поворотным механизмом
• Степень защиты: IP00 — без внешней защиты, требует установки внутри корпуса
• Тип присоединения: винтовые клеммы (медные)
• Габариты: 310×440×378 мм
• Способ монтажа: на монтажную плату (фиксированная установка)
• Поддержка подвода питания: сверху или снизу
• Блокировка: да — возможность запирания в положении “отключено”
• Компактная версия: да — оптимизированный дизайн для плотной укладки в шкафах

Совместимость и монтаж

Выключатель-разъединитель 2000A 3P ВР-101 устанавливается на монтажную плиту внутри распределительного щита. Для монтажа требуется свободное пространство минимум 310×440 мм. Клеммы предназначены для присоединения одножильных и многожильных проводников сечением до 150–185 мм² — точные значения указаны в руководстве производителя.

Питание можно подвести как сверху, так и снизу — это позволяет гибко проектировать трассы кабелей. Медные клеммы обеспечивают низкое переходное сопротивление и долговечность при больших токах. После монтажа необходимо затянуть клеммы моментом, указанным в документации — переусиливать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Выключатель-разъединитель 2000A 3P ВР-101 имеет функцию механической блокировки — позволяет зафиксировать ручку в положении “отключено” с помощью замка или бирки. Это соответствует требованиям нормативов по безопасности при проведении работ на оборудовании (ПТЭ, ПУЭ).

Степень защиты IP00 означает, что аппарат не защищен от доступа к токоведущим частям — поэтому **обязательно** должен устанавливаться только внутрь закрытого металлического щита. Нельзя использовать в открытых зонах или наружных установках.

Преимущества

• Двойной разрыв каждого контакта — снижает риск возникновения дуги и увеличивает срок службы
• Медные клеммы — обеспечивают минимальные потери энергии и устойчивость к нагреву
• Гибкий подвод питания — сверху или снизу — упрощает компоновку щита
• Компактный форм-фактор — экономит место в шкафах при использовании нескольких аппаратов
• Функция блокировки — обязательна для соблюдения правил LOTO (Lock Out Tag Out)

Ограничения применения

• Не предназначен для частого включения/отключения — только для редких операций отключения (не более 1–2 раз в день)
• IP00 — нельзя применять вне закрытого электрошкафа
• Не имеет встроенной защиты от перегрузки или короткого замыкания — обязательно нужен совмещенный с ним автомат или предохранители
• Не рекомендован для работы в условиях повышенной влажности, пыли или химически агрессивной среды без дополнительной герметизации шкафа

Примеры использования

• Главный выключатель-разъединитель перед частотным преобразователем на насосной станции
• Отключающее устройство перед массивом ТЭНов в термической печи
• Изолирующий рубильник на входе в цеховой распределительный щит 690 В
• Обслуживающий разъединитель перед большим электродвигателем 1000 кВт

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и допустимого момента затяжки клемм — используйте динамометрический ключ
• При установке в щит с несколькими аналогичными аппаратами — учтите габариты 310×440 мм и оставьте зазор 50 мм между устройствами для теплоотвода
• Запрещено эксплуатировать выключатель-разъединитель 2000A 3P ВР-101 под нагрузкой при открытом корпусе — всегда используйте закрытый шкаф
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно после аварийных отключений
• Для систем с высокой степенью ответственности (например, медицинские или критические производства) рекомендуется параллельно установить сигнализацию положения “включен/отключен”
