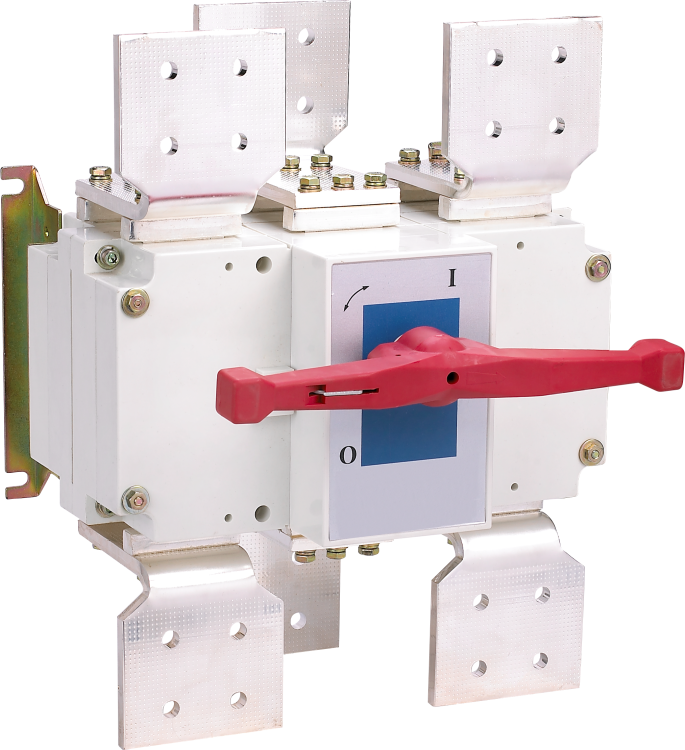

Выключатель-разъединитель ВР-101 4Р 2500A с видимым разрывом задний доступ | 40080DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKRAFT — это устройство для безопасного отключения цепей с высокими токами до 2500 А в распределительных щитах. Он предназначен для ручного коммутирования и создания видимого разрыва в четырёхполюсных сетях с напряжением до 690 В, особенно там, где важна надёжность и возможность обслуживания без демонтажа.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения силовых цепей перед техобслуживанием, ремонтом или аварийным отключением. Обеспечивает визуально подтверждённый разрыв цепи — это требование норм безопасности при работе на электроустановках. Применяется в промышленных распределительных щитах, на входах в мощные потребители: станки, насосы, конвейеры, системы нагрева. Подходит для систем с смешанными нагрузками (активными и индуктивными), соответствует категории применения AC-22B.

Технические характеристики

• Количество полюсов: 4
• Номинальный ток: 2500 А
• Номинальное напряжение изоляции: 690 В, 50 Гц
• Условный ток короткого замыкания: 50 кА
• Тип управления: ручка-переключатель с фиксацией положений
• Конструкция: встраиваемое устройство фиксированной установки
• Способ монтажа: на монтажную плату
• Тип присоединения: винтовые медные клеммы
• Габаритные размеры: 310×440×500 мм
• Степень защиты: IP00 — без защиты от внешних воздействий, требуется установка внутри корпуса
• Наличие блокировки: да — позволяет заблокировать выключатель в положении «выкл» для предотвращения случайного включения
• Цвет элементов управления: чёрный

Совместимость и монтаж

Выключатель-разъединитель ВР-101 устанавливается на монтажную плиту внутри распределительного щита. Для правильной сборки важно соблюдать посадочные размеры — 310×440×500 мм. Клеммы рассчитаны на винтовое присоединение однопроволочных и многожильных проводников с подходящим сечением. Подключение питания возможно как сверху, так и снизу — это упрощает трассировку шин и кабелей. Устройство совместимо с другими компонентами серии DEKRAFT, установленными в одном щите. Благодаря двойному разрыву контактов, он работает стабильно даже при частых операциях отключения под нагрузкой.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 имеет видимый разрыв — обязательное условие для работы в соответствии с требованиями ПУЭ и международных стандартов на безопасность. Наличие механической блокировки исключает случайное включение во время обслуживания. Устройство прошло испытания на термическую и электродинамическую стойкость при коротком замыкании до 50 кА. Однако, поскольку степень защиты IP00, использование вне закрытого щита запрещено — контактные части находятся под напряжением и недоступны для защищённого доступа.

Преимущества

• Двойной разрыв каждого полюса — снижает вероятность возникновения дуги и продлевает срок службы контактов
• Медные клеммы обеспечивают минимальные потери и надёжный контакт при больших токах
• Возможность подключения питания сверху/снизу — гибкость в проектировании щитовой схемы
• Функция блокировки — повышает уровень безопасности персонала при работах на оборудовании
• Изготовление по технологии DEKRAFT гарантирует соответствие заявленным параметрам и долговечность

Ограничения применения

• Не предназначена для автоматического включения/отключения — только ручное управление
• Степень защиты IP00 — нельзя использовать в открытых помещениях, на улице или в местах с пылью, влагой, химическими выбросами
• Не является защитным аппаратом — не отключает при перегрузке или КЗ, требует наличия автоматических выключателей или предохранителей в цепи
• Требует свободного доступа сзади для монтажа и обслуживания — не подходит для щитов с плотной компоновкой

Примеры использования

• Главный входной выключатель-разъединитель в крупном распределительном щите промышленного цеха
• Отключающее устройство перед частотным преобразователем или большим электромотором
• Разъединитель в системе бесперебойного питания для изоляции нагрузки при плановом обслуживании
• Узел отключения в цепи электропечи или индукционного нагревателя

Практические советы

• Перед монтажом проверьте, что сечение кабелей соответствует номинальному току 2500 А — используйте шины или многожильные провода с достаточным сечением (обычно более 300–400 мм²)
• Обязательно используйте блокировку в режиме «выключен» при проведении работ — это минимизирует риски травматизма
• При установке в щит учтите зазоры вокруг устройства: сзади нужен доступ для подключения, спереди — для оперирования ручкой
• Не путайте этот аппарат с автоматическим выключателем — ВР-101 не защищает от перегрузок, только создаёт видимый разрыв
• Проверяйте состояние контактов периодически — при частых операциях под нагрузкой возможен износ, который можно диагностировать по следам дуги или затруднённому перемещению ручки
