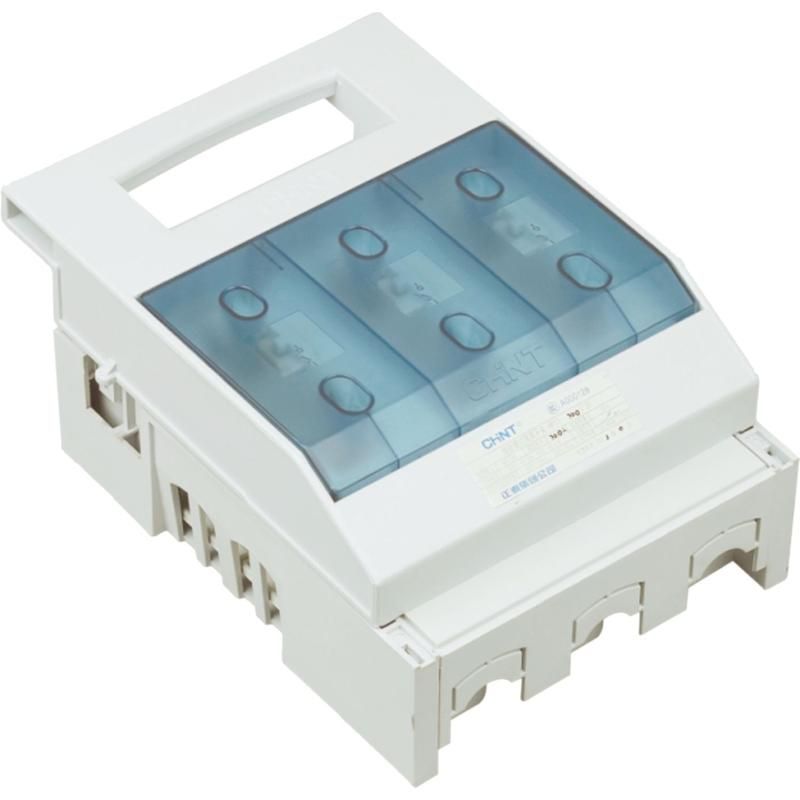

Выключатель-разъединитель 3п 100А NHR17-100/3 откидной с плавкими вставками со вспомогат. контактами CHINT 403017

Выключатель-разъединитель откидной 3P 100А с плавкими вставками и вспомогательными контактами от бренда CHINT, артикул 403017, предназначен для безопасного отключения и защиты электрических цепей с высокими токами КЗ. Это устройство сочетает функции разъединителя, автоматического выключателя и предохранителя в одном корпусе, что упрощает монтаж и обслуживание.

Назначение и область применения

Выключатель-разъединитель откидной 3P 100А с плавкими вставками и вспомогательными контактами используется в распределительных сетях переменного тока 50 Гц для защиты кабелей, шинопроводов и оборудования от перегрузок и коротких замыканий. Применяется в щитах распределения энергии на промышленных объектах - например, в системах питания станков, насосов, компрессоров и других мощных потребителей. Устройство не предназначено для частых операций включения-отключения - его нельзя использовать для прямой коммутации одиночного электродвигателя.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Максимальное рабочее напряжение: 690 В
• Напряжение изоляции: до 800 В
• Частота: 50 Гц
• Тип элемента управления: ручка крышки - обеспечивает механическую фиксацию положения “вкл./выкл.” и позволяет легко проверить состояние устройства визуально
• Тип монтажа: панельный / основание - крепится на DIN-рейку или жестко на стенку щита
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды и пыли
• Интегрированы плавкие вставки - обеспечивают быстрое отключение при аварийном токе
• Встроенные вспомогательные контакты - позволяют передавать сигнал состояния (“включен”/“отключен”) в системы управления и сигнализации

Совместимость и монтаж

Устройство совместимо со стандартными плавкими вставками типа gG/gL класса 100 А. Для установки требуется свободная площадь на панели - габариты соответствуют типовым решениям для щитов средней и большой мощности. Монтаж выполняется через базовое крепление на плоской поверхности или на DIN-рейке, если предусмотрена такая возможность в модели. Подключение проводов - сверху и снизу, согласно маркировке на корпусе. Обязательно соблюдать момент затяжки зажимов, указанный в руководстве производителя. Вспомогательные контакты подключаются отдельно - они не влияют на основную цепь, но требуют правильной прозвонки после монтажа.

Безопасность и стандарты

Выключатель-разъединитель откидной 3P 100А с плавкими вставками и вспомогательными контактами соответствует требованиям международных норм IEC 60947-3 и IEC 60269-2 для разъединителей и предохранителей соответственно. Конструкция исключает случайное включение при открытой крышке - механизм блокировки гарантирует, что устройство можно включить только при закрытой и зафиксированной ручке. Наличие вспомогательных контактов позволяет интегрировать его в системы безопасности, такие как блокировка доступа к оборудованию при включенном питании.

Преимущества

• Объединяет три функции - выключатель, разъединитель и предохранитель - снижает количество компонентов в щите
• Откидная крышка удобна для осмотра и замены плавких вставок без демонтажа всего устройства
• Вспомогательные контакты упрощают автоматизацию - можно подключить индикацию состояния или интерлок
• Высокая коммутационная способность - надёжно работает даже при токах КЗ до максимальных значений для данной категории
• Простая визуальная индикация положения - ручка крышки четко показывает “вкл.” или “выкл.”

Ограничения применения

• Не предназначен для частого включения/отключения - не заменяет контактор или автоматический выключатель с нагрузочной коммутацией
• IP20 - не допускается использование во влажных, запылённых или наружных условиях без дополнительной защиты
• Максимальный ток 100 А - не подходит для цепей выше этого значения, даже если другие параметры подходят
• Требуется точный подбор плавких вставок по времени-токовой характеристике - неверный выбор может привести к ложным срабатываниям или отказу защиты

Примеры использования

• Защита входного кабеля питания для группы станков в цехе
• Распределительный щит на участке конвейера с несколькими двигателями
• Щит автоматизации технологической линии - где нужна физическая изоляция цепи для ремонта
• Цепь питания нагревательного модуля с риском КЗ

Практические советы

• Перед заменой плавкой вставки всегда отключайте питание и используйте изолирующие инструменты - даже при открытом положении ручки возможен потенциал на выводах
• Выбирайте вставки с характеристикой gG (универсальные) или gL (для защиты кабелей) - учитывайте токи пуска подключаемого оборудования
• Проверьте посадочные размеры - если меняете старый аппарат, сравните габариты с моделью 403017
• Подключайте вспомогательные контакты к контроллеру или индикатору сразу после монтажа - это позволит диагностировать состояние без вскрытия корпуса
• Не используйте этот выключатель-разъединитель в качестве единственного средства защиты для одного двигателя - примените контактор + тепловое реле
