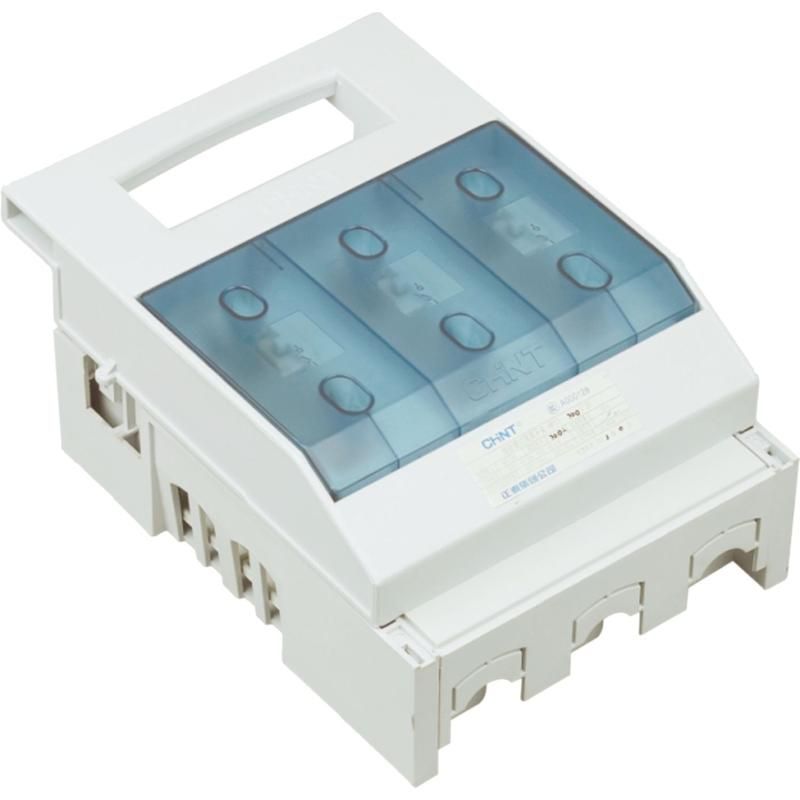

Выключатель-разъединитель 3п 160А NHR17-160/3 откидной с плавкими вставками со вспомогат. контактами CHINT 403018

Выключатель-разъединитель откидной 3P 160А NHR17-160/3 с плавкими вставками и вспомогательными контактами - устройство для безопасного отключения электроцепи, защиты от перегрузок и КЗ, а также обеспечения видимого разрыва цепи. Применяется в распределительных щитах на объектах с высокими токами короткого замыкания, особенно там, где требуется надёжная механическая фиксация положения и возможность удалённого контроля состояния.

Назначение и область применения

Этот выключатель-разъединитель сочетает функции трёх устройств: автоматического выключателя, разъединителя и предохранителя. Он предназначен для ручного отключения питания в распределительных сетях и цепях двигателей, когда необходима защита от сверхтоков и визуальный контроль разрыва цепи. Подходит для установки в щитах промышленного оборудования, насосных станциях, системах вентиляции, конвейерах и других устройствах с мощностью до 160 А. Нельзя использовать для прямой коммутации одного электродвигателя - он не рассчитан на частые включения-выключения под нагрузкой.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы сети одновременно;
• Номинальный ток: 160 А - максимальный постоянный ток, который устройство может проводить без повреждений;
• Тип управления: ручка - оператор управляет вручную, через рычаг с фиксацией в положении “Вкл” / “Выкл”;
• Метод монтажа: панельный/основание - устанавливается на DIN-рейку или жестко закрепляется на платформе;
• Степень защиты IP20 - защищено от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Изолирующее напряжение: до 800 В - гарантирует безопасность при импульсных скачках;
• Рабочее напряжение: до 690 В - совместим с большинством промышленных трёхфазных сетей 400–690 В;
• Частота: 50 Гц - оптимизирован для стандартной промышленной сети России и стран СНГ;
• Встроенные плавкие вставки - обеспечивают быстрое отключение при КЗ, замена происходит после срабатывания;
• Вспомогательные контакты - передают сигнал о состоянии (“замкнут” / “разомкнут”) в системы управления и сигнализации.

Совместимость и монтаж

Устройство монтируется на плоскую поверхность с помощью болтов или на специальное основание, предусмотренное конструкцией шкафа. Для работы необходимо соблюдать посадочные габариты - проверьте соответствие отверстий в панели и корпуса NHR17-160/3. Плавкие вставки должны соответствовать классу времени-тока, рекомендованному производителем CHINT для данной модели. Вспомогательные контакты подключаются к контроллеру или световой индикации - они не предназначены для управления нагрузкой, только для передачи информации. Убедитесь, что место установки позволяет свободно открывать крышку - механизм откидной конструкции требует минимум 15 см свободного пространства спереди.

Безопасность и стандарты

NHR17-160/3 соответствует требованиям IEC 60947-3 и IEC 60269-1 для разъединителей и предохранителей. Конструкция исключает случайное включение при открытой крышке - блокировка работает механически. Открытие корпуса невозможно при наличии напряжения в цепи, если установлены правильные плавкие вставки. Все элементы выполнены из самозатухающих материалов, снижающих риск распространения горения.

Преимущества

• Объединяет три функции в одном устройстве - экономит место в щите и уменьшает количество соединений;
• Откидная конструкция обеспечивает удобный доступ к плавким вставкам без демонтажа всего аппарата;
• Вспомогательные контакты позволяют интегрировать устройство в системы автоматизации и SCADA;
• Фирма CHINT использует качественную комплектацию - контакты медные, корпус прочный термостойкий пластик;
• Поддерживается широкий диапазон температур (-25C…+40C), что делает его пригодным для условий производства.

Ограничения применения

• Не используется для частой коммутации - не более 100 циклов в час, так как не имеет дугогашения для многократных включений;
• IP20 не допускает использование во влажных, запылённых или наружных условиях - обязательно помещать в герметичный шкаф;
• Требуется обязательная замена плавких вставок после каждого срабатывания - нельзя восстановить;
• Не подходит для защиты однофазных бытовых потребителей - только для трёхфазных промышленных цепей;
• Не применять для прямого пуска электродвигателей - нужен отдельный магнитный пускатель.

Примеры использования

• Главный входной выключатель в распределительном щите цеха с несколькими станками;
• Защита группы насосов на водопроводной станции - отключение при аварии и визуальная диагностика;
• Цепь нагревательных элементов в печи - обеспечение безопасности при обслуживании;
• Щит управления конвейерной линией - отключение всей секции для ремонта с использованием вспомогательных контактов для сигнала “нет питания”.

Практические советы

• Перед установкой всегда проверяйте тип и номинал плавких вставок - они указаны на этикетке изделия и должны точно соответствовать нагрузке;
• При замене вставок отключайте питание полностью и используйте изолированный инструмент - даже при выключенном положении возможен заряд на конденсаторах;
• Для долгой службы регулярно осматривайте контакты на окисление - при необходимости протирайте мягкой щёткой;
• Если система управления требует сигнала “состояние”, подключайте вспомогательные контакты сразу при сборке - потом будет сложнее получить доступ;
• Выбирая аналоги, обращайте внимание на серию NHR17 - другие серии CHINT имеют другую конструкцию и не взаимозаменяемы.
