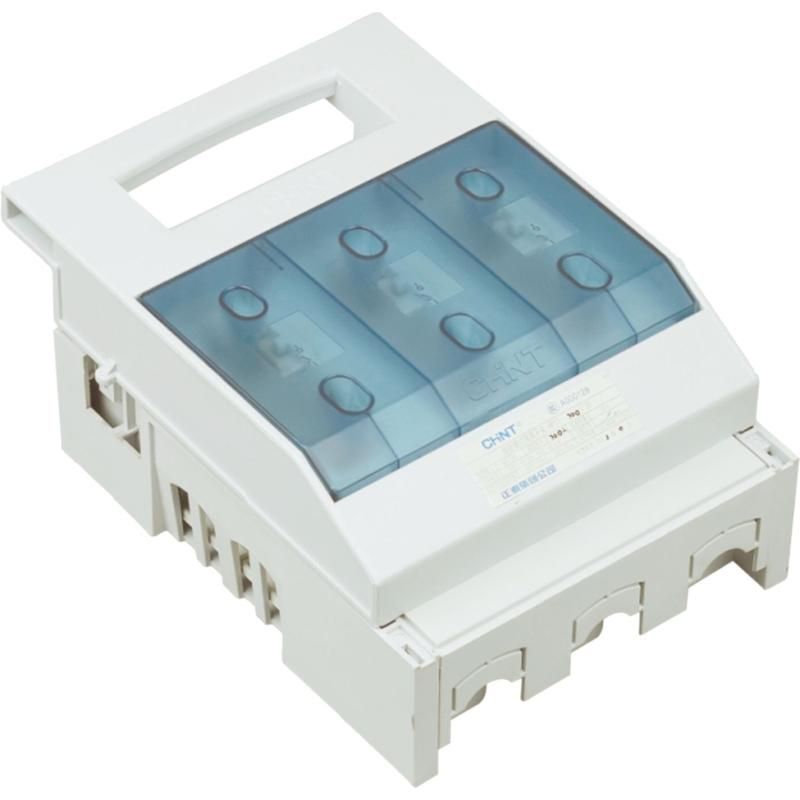

Выключатель-разъединитель 3п 400А NHR17-400/3 откидной с плавкими вставками со вспомогат. контактами CHINT 403019

Выключатель-разъединитель откидной 3P 400А с вспомогательными контактами и плавкими вставками - устройство для безопасного отключения и защиты электрических цепей с высокими токами короткого замыкания. Произведён компанией CHINT в серии NHR17, артикул 403019, предназначен для установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Этот выключатель-разъединитель выполняет три функции одновременно: он служит основным средством отключения питания (разъединитель), защищает цепь от перегрузок и КЗ (плавкие вставки), и позволяет управлять питанием удалённо через вспомогательные контакты. Применяется в распределительных сетях с высокими токами короткого замыкания - например, на входе в группы мощных потребителей, в системах автоматизации, на участках с несколькими двигателями. Не используется для прямой коммутации одного электродвигателя - для этого требуются другие типы аппаратов.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток до этой величины без перегрева;
• Количество полюсов: 3 - управляет трёхфазной сетью; все полюса отключаются одновременно;
• Номинальное рабочее напряжение: до 690 В переменного тока (50 Гц);
• Номинальное напряжение изоляции: до 800 В - обеспечивает надёжную изоляцию при скачках напряжения;
• Тип элемента управления: ручка крышки - оператор открывает/закрывает крышку для доступа к контактам, что фиксирует положение «включено» или «выключено»;
• Монтаж: панельный / основание - крепится на DIN-рейку или жёстко на металлическую поверхность;
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям пальцами, но не защищён от пыли и влаги - требуется установка внутри закрытых шкафов;
• Интегрированы плавкие вставки - обеспечивают быстрое отключение при аварийном токе;
• Встроенные вспомогательные контакты - передают сигнал состояния (вкл./выкл.) в системы управления и сигнализации.

Совместимость и монтаж

Устройство совместимо с плавкими вставками стандарта gG/gL, соответствующими номинальному току 400 А. Для монтажа необходимо подготовить отверстие в панели под габариты корпуса. Установка осуществляется болтовым креплением на основание или на DIN-рейку, если предусмотрена такая возможность в конкретной модификации. После установки проверьте плотность прилегания крышки - она должна легко фиксироваться в обоих положениях. Подключение проводов - сверху и снизу, согласно маркировке L1–L3 и T1–T3. Обязательно соблюдайте момент затяжки клемм, указанный в руководстве производителя.

Безопасность и стандарты

Выключатель-разъединитель откидной 3P 400А с вспомогательными контактами и плавкими вставками серий NHR17 соответствует требованиям IEC 60947-3 и IEC 60269-1 для разъединителей и предохранителей соответственно. Конструкция исключает случайное включение при открытой крышке - механизм блокировки работает механически. Напряжение изоляции 800 В гарантирует безопасность при импульсных перенапряжениях в сети.

Преимущества

• Комбинированная функциональность - вместо трёх отдельных устройств (разъединитель + предохранитель + контактор) одно компактное решение;
• Чёткая визуальная индикация положения - состояние видно по положению крышки;
• Вспомогательные контакты позволяют интегрировать устройство в системы АСУ ТП и сигнализации без внешних реле;
• Легкий доступ к плавким вставкам - замена происходит без демонтажа всего аппарата;
• Высокая коммутационная стойкость - рассчитан на работу в условиях частых КЗ.

Ограничения применения

• Не предназначается для частой ручной коммутации - не имеет дугогашения, подходящего для многократных включений/выключений;
• IP20 не допускает использование вне закрытых шкафов - нельзя устанавливать в сырых, пыльных или наружных условиях;
• Не рекомендован для прямого запуска одиночных электродвигателей - возможны броски тока, которые повредят контакты или вызовут ложное срабатывание вставок;
• Требуется точный подбор плавких вставок по времени-токовой характеристике - неверный выбор снижает эффективность защиты.

Примеры использования

• Главный ввод в группу насосных станций на промплощадке;
• Защита и отключение питания нескольких конвейеров в одной зоне производства;
• Распределительный пункт на заводе с высокими токами КЗ - например, в металлургии или химической промышленности;
• Щитовая автоматики, где нужен сигнал о состоянии питания для PLC.

Практические советы

• Перед заменой плавких вставок всегда отключите питание и заблокируйте выключатель-разъединитель откидной 3P 400А с вспомогательными контактами и плавкими вставками - даже при открытом положении есть риск напряжения на выводах;
• Выбирайте вставки с времятоковой характеристикой gG (универсальные) или gL (для защиты кабелей) - убедитесь, что они соответствуют нагрузке и сечению кабеля;
• Проверяйте температуру корпуса после первых часов работы - перегрев может указывать на плохой контакт или недостаточное усилие затяжки;
• Обращайте внимание на посадочные размеры - при замене старого устройства убедитесь, что новый артикул 403019 впишется в существующее место монтажа;
• При использовании вспомогательных контактов - используйте экранированные провода для сигналов, чтобы избежать помех от силовых цепей.
