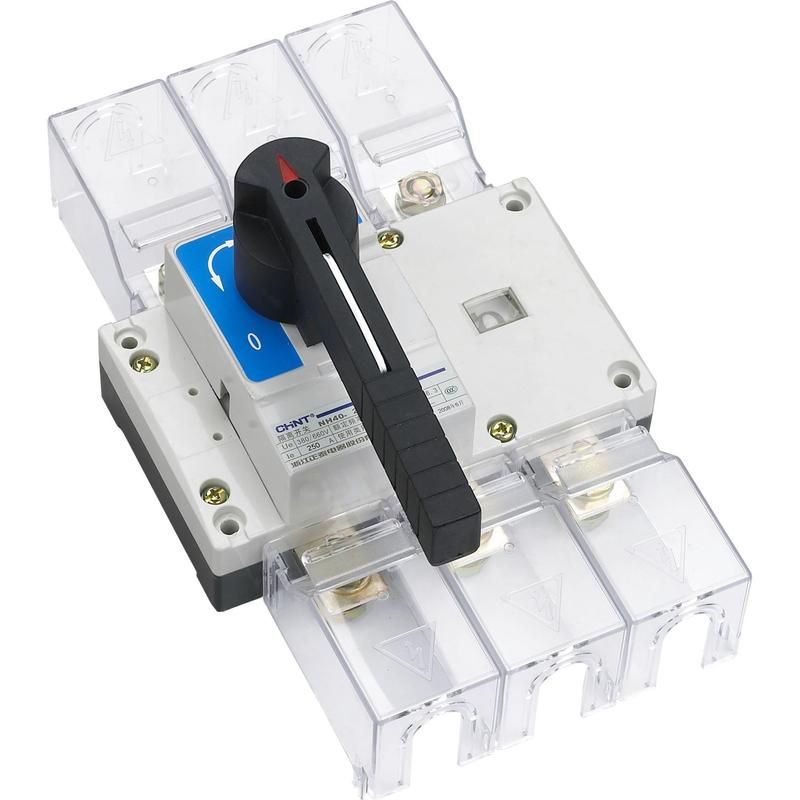

Выключатель-разъединитель NH40-315/3 ,3P ,315А, стандартная рукоятка управления | 393265 CHINT

Выключатель-разъединитель CHINT 393265 - трёхполюсное устройство на 315 А с поворотной рукояткой, предназначенное для безопасного отключения и изоляции силовых цепей в распределительных системах. Применяется в ВРУ, щитах управления и промышленном оборудовании, где требуется надёжное механическое отключение без автоматической защиты.

Назначение и область применения

Выключатель-разъединитель CHINT 393265 используется для ручного отключения электрической цепи под нагрузкой и создания видимого разрыва для проведения работ по обслуживанию. Он не имеет встроенной защиты от перегрузок или КЗ - его задача - обеспечить физическую изоляцию участка сети. Подходит для установки в низковольтные комплектные устройства: ВРУ жилых и промышленных зданий, распределительные шкафы, ящики управления. Часто применяется как главный выключатель перед группой автоматических выключателей.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 315 А - допустимая длительная нагрузка без перегрева
• Количество полюсов: 3 - управление всеми фазами одновременно
• Коммутируемая мощность при AC-3, 400 В: 160 кВт - способен отключать двигатели такой мощности
• Условный номинальный ток короткого замыкания (Icu): 20 кА - выдерживает кратковременный импульс КЗ без разрушения
• Номинальный кратковременно выдерживаемый ток: 20 кА - совпадает с Icu, подтверждает термическую устойчивость
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Тип управления: поворотная удлинённая рукоятка - удобна для операций в труднодоступных местах
• Цвет рукоятки: чёрный - контрастный, легко заметен
• Конструкция: комплектное устройство в герметичном корпусе - всё собрано и готово к монтажу
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или блокировки

Совместимость и монтаж

Выключатель-разъединитель CHINT 393265 рассчитан на установку в DIN-рейку или на панель через крепления, предусмотренные в корпусе. Совместим со стандартными сборками серии NH40. Для монтажа необходим свободный доступ к рукоятке - она должна поворачиваться на 90° без препятствий. Установка возможна только в сухих помещениях с температурой от -5C до +40C. Напряжение питания должно соответствовать 400–690 В переменного тока. Монтаж требует соблюдения правил электробезопасности: питание обязательно отключается перед работой.

Безопасность и стандарты

Выключатель-разъединитель CHINT 393265 соответствует требованиям международных стандартов IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует механическую блокировку положений “вкл” / “выкл”, предотвращая случайное включение. Отсутствие вспомогательных контактов исключает риск ложных сигналов, но требует внешнего контроля состояния. IP20 не позволяет использовать устройство во влажных или запылённых средах - для таких условий нужны модели с IP65 и выше.

Преимущества

• Высокая коммутационная способность - отключает мощные нагрузки до 160 кВт
• Механическая прочность - выдерживает 20 кА КЗ без выхода из строя
• Удобная рукоятка - длинная форма снижает усилие при включении/отключении
• Готовая комплектация - не требует сборки, сразу после монтажа готов к работе
• Явный визуальный разрыв - при отключении можно наглядно убедиться в отсутствии напряжения

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ
• Нет вспомогательных контактов - невозможно подключить удалённую сигнализацию или интерлок
• IP20 - нельзя применять вне закрытых щитов, в сырых, пыльных или наружных условиях
• Только ручное управление - не подходит для автоматизации или дистанционного управления
• Подходит только для сетей до 690 В - не работает в высоковольтных системах

Примеры использования

• Главный выключатель в ВРУ многоквартирного дома - отключает весь входной кабель для ремонта
• Разъединитель перед частотным преобразователем - создаёт видимый разрыв при техобслуживании
• Отключающее устройство на станке с двигателем 110 кВт - позволяет безопасно провести плановый осмотр
• Распределительный шкаф на заводе - служит точкой отключения для группы потребителей

Практические советы

• Перед установкой проверьте посадочные размеры - корпус должен плотно подходить к нише в шкафу
• Обязательно используйте блокираторы или замки на рукоятке при проведении ремонтных работ - это требование норм безопасности
• Если нужна сигнализация состояния (“включен/выключен”), установите отдельный индикатор или микровыключатель рядом
• Не используйте этот выключатель-разъединитель CHINT 393265 вместо автомата - он не спасёт от перегрузки
• При монтаже в шкафу оставьте минимум 10 см свободного пространства вокруг рукоятки - для удобного поворота
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях под нагрузкой
