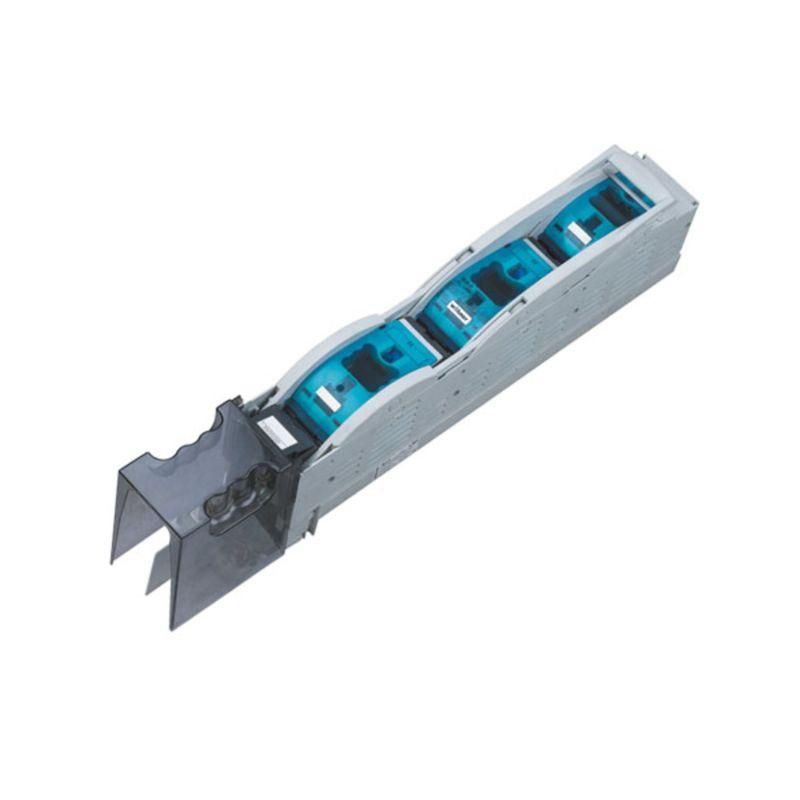

Предохранитель-выключатель-разъединитель NHRT40-400/3 с пофазным отключением | 407010 CHINT

Предохранитель-выключатель-разъединитель CHINT 407010 - комбинированное устройство, сочетающее функции автоматического выключателя, разъединителя и предохранителя в одном корпусе. Подходит для защиты и управления силовыми цепями до 400 А в распределительных щитах промышленного оборудования.

Назначение и область применения

CHINT 407010 используется для безопасного отключения электрической цепи, защиты от перегрузок и коротких замыканий, а также для ручного разъединения фаз при обслуживании. Устройство применяется в промышленных распределительных щитах, на входе в оборудование, на участках с высокой нагрузкой - например, на станках, насосных группах, конвейерах и системах нагрева.

Технические характеристики

• Количество полюсов: 3 - обеспечивает пофазное отключение всех проводников
• Номинальный ток: 400 А - способен работать постоянно при нагрузке до этого значения
• Тип управления: рычажковый - удобная механическая рукоятка для ручного включения и отключения
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не герметична; требует установки внутри закрытых щитов
• Монтаж на сборные шины: да - позволяет устанавливать устройство прямо на DIN-рейку или шинную систему без дополнительных креплений

Совместимость и монтаж

Predохранитель-выключатель-разъединитель CHINT 407010 совместим со стандартными сборными шинами типа NH, используемыми в промышленных щитах. Для монтажа требуется свободное место в щите шириной не менее 54 мм. Клеммы рассчитаны на подключение медных жил сечением до 95 мм2. Перед подключением проверьте соответствие сечения кабеля и момента затяжки контактов - указаны в руководстве производителя.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-3 для разъединителей и IEC 60269 для предохранителей. Пофазное отключение гарантирует, что при срабатывании все три фазы отключаются одновременно, исключая риск работы на двух фазах. Предохранители встроены и заменяются только после отключения питания - работа под напряжением запрещена.

Преимущества

• Объединяет три функции в одном устройстве - снижает количество компонентов в щите
• Пофазное отключение повышает надёжность и безопасность при ремонте
• Рычаг с четкими позициями «Вкл./Выкл.» легко контролируется визуально
• Интеграция с шинной системой экономит время монтажа и уменьшает число соединений

Ограничения применения

• Не предназначен для частого включения/отключения - не является аппаратом управления двигателем
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Запрещено менять предохранители под напряжением - необходимо полностью отключить питание
• Не работает в качестве устройства дифференциальной защиты - требует отдельного УЗО при необходимости

Примеры использования

• Входной коммутационный аппарат на щите питания группы станков
• Защита и отключение питающей линии к тепловому оборудованию мощностью до 180 кВт
• Аппарат аварийного отключения в распределительном пункте завода
• Функциональный узел в системе бесперебойного питания (для ручного отключения перед сервисом)

Практические советы

• Выбирая CHINT 407010, убедитесь, что ваша шина имеет тип NH - иначе устройство не установится
• Перед первым включением проверните рычаг несколько раз - он должен двигаться плавно, без заеданий
• При замене предохранителей всегда используйте аналогичные по номиналу и классу (например, gG)
• Рекомендуется помечать положение рычага: «Вкл.» - зелёный, «Выкл.» - красный - для быстрого определения состояния
• Не устанавливайте устройство рядом с источниками тепла выше +40 C - это снижает срок службы контактной системы
