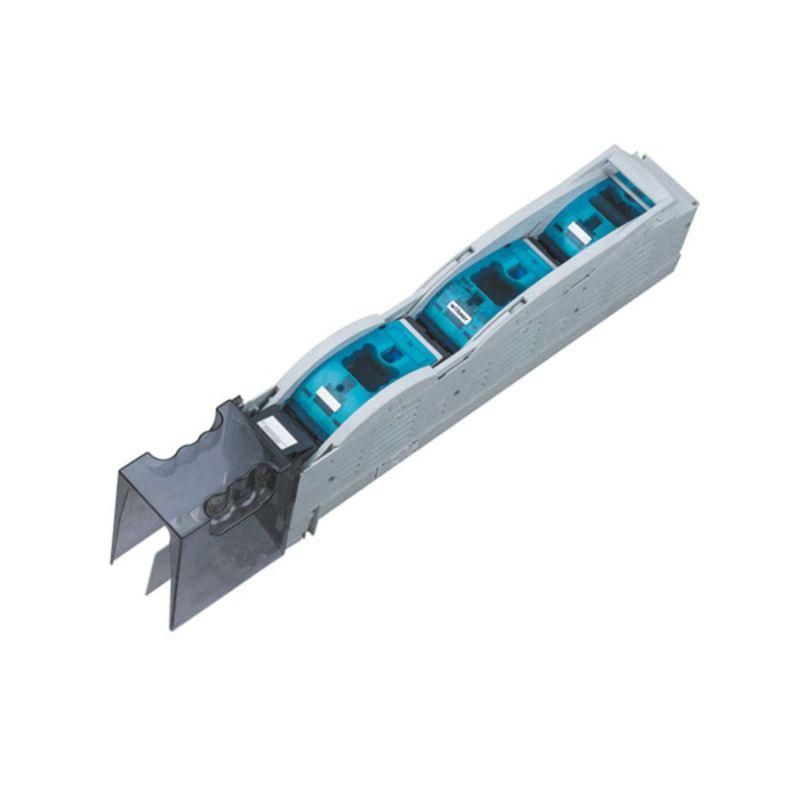

Предохранитель-выключатель-разъединитель NHRT40-400/3L с трехфазным отключением | 407006 CHINT

Предохранитель-выключатель-разъединитель CHINT 407006 - устройство комбинированного назначения, сочетающее функции автоматического выключателя, разъединителя и предохранителя в одном корпусе. Подходит для защиты и управления трёхфазными цепями до 400 А в распределительных щитах промышленного оборудования.

Назначение и область применения

CHINT 407006 используется для безопасного отключения трёхфазных электрических цепей, защиты от перегрузок и коротких замыканий, а также для ручного размыкания цепи при обслуживании. Устройство применяется в силовых щитах на производствах, в системах конвейеров, насосных станциях, компрессорах и других установках с высокой мощностью. Благодаря сочетанию функций, позволяет уменьшить количество компонентов в щите и упростить схему.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии
• Номинальный ток длительной нагрузки: 400 А - способен работать постоянно при токах до этого значения
• Тип элемента управления: рычажковый - удобная механическая рукоятка для ручного включения и отключения
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; предназначен для внутренней установки в закрытых щитах
• Монтаж на сборные шины: да - можно устанавливать прямо на DIN-рейку с шинами питания, что ускоряет монтаж и снижает число соединений

Совместимость и монтаж

Predохранитель-выключатель-разъединитель CHINT 407006 совместим с типовыми сборными шинами стандарта IEC 60947-3. Для монтажа требуется свободное место в щите шириной не менее 54 мм. Клеммы рассчитаны на подключение медных проводников сечением до 185 мм2. Перед подключением проверьте соответствие сечения жил и момент затяжки клемм - указаны в руководстве производителя. Рычаг управления легко доступен для оператора даже при установленном лицевом экране.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-3 для аппаратов коммутационных и IEC 60269-1 для предохранителей. Конструкция гарантирует надёжную изоляцию и исключает случайное включение при открытой крышке. Предохранители встроены и меняются только после отключения питания - это требование безопасности.

Преимущества

• Объединение трёх функций в одном устройстве - экономит место в щите и снижает стоимость системы
• Надёжное механическое отключение - не зависит от электроники, работает даже при сбоях в сети
• Интеграция с шинами - минимизирует контактные потери и упрощает подвод питания
• Чёткий визуальный индикатор положения рычага - видно, включен или отключен circuit

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не допускает воздействия воды, пыли или агрессивной среды
• Не подходит для частого включения-отключения под нагрузкой - рекомендовано использовать как основной рубильник, а не для регулярного управления двигателем
• Требует наличия подходящих предохранителей типа NH - несовместим с другими форматами
• Не имеет встроенного теплового или электромагнитного расцепления - защита осуществляется только через вставляемые предохранители

Примеры использования

• Защита главного входа в промышленный щит с несколькими двигателями
• Основной отключающий аппарат на линии конвейера с мощностью 150–200 кВт
• Аппарат для отключения питания перед плановым техобслуживанием насосной группы
• Компонент в распределительных пунктах на заводах, где важна простота и надёжность

Практические советы

• Выбирайте предохранители с номиналом, равным или чуть ниже 400 А - например, 315 А или 400 А, в зависимости от нагрузки
• При монтаже на шину убедитесь, что контакты плотно прилегают - плохой контакт вызывает нагрев
• Перед заменой предохранителя всегда отключайте питание и используйте изолирующие средства
• Не используйте этот аппарат в качестве единственного средства защиты для чувствительной электроники - он не реагирует на малые перегрузки
• Проверяйте состояние контактов и рычага каждые 6–12 месяцев при активной эксплуатации
