Выключатель-разъединитель 3п 630А NHR17-630/3 откидной с плавкими вставками со вспомогат. контактами CHINT 403020

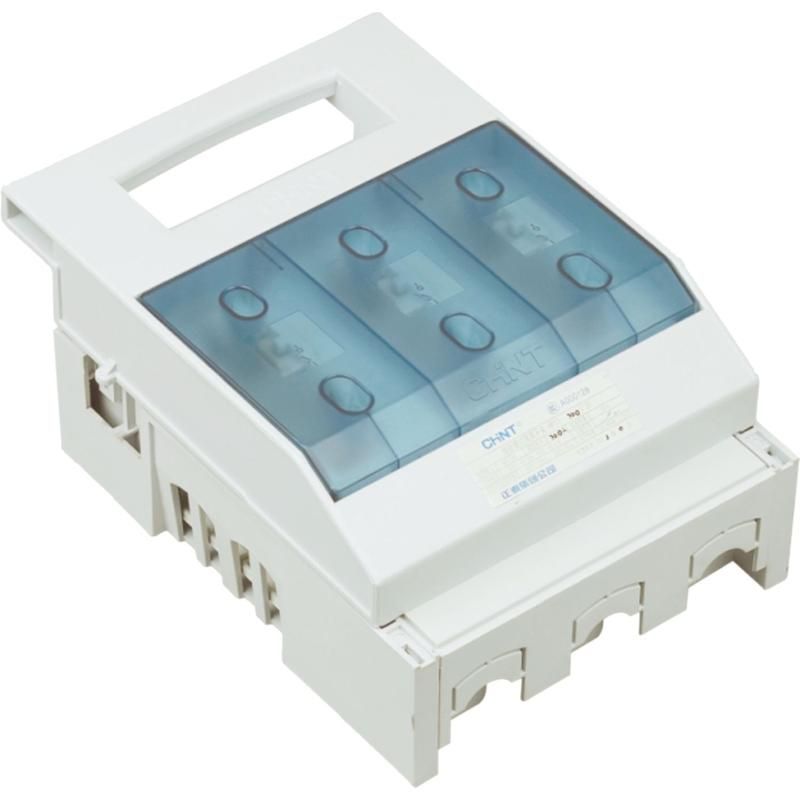

Выключатель-разъединитель откидной 3P 630А с плавкими вставками и вспомогательными контактами - устройство для безопасного отключения и защиты электрических цепей с высокими токами, особенно в системах с частыми аварийными режимами. Произведён бренда CHINT в серии NHR17, артикул 403020, предназначен для установки на панели распределительных щитов.

Назначение и область применения

Устройство сочетает функции выключателя, разъединителя и аппарата защиты с плавкими вставками. Применяется в распределительных сетях и цепях мощных электродвигателей, где возможны большие токи короткого замыкания. Подходит для использования в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах с высокой нагрузкой. Не используется для прямой коммутации одиночного двигателя - для этого требуются другие типы аппаратов.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток такой величины без перегрева;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальное рабочее напряжение: до 690 В переменного тока, частотой 50 Гц;
• Номинальное напряжение изоляции: до 800 В - обеспечивает надёжную изоляцию при повышенных импульсах;
• Тип элемента управления: ручка крышки - позволяет открывать корпус и управлять контактом одним движением;
• Монтаж: панельный / основание - крепится на DIN-рейку или жёстко на металлическую поверхность;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и влаги - требуется установка внутри закрытых шкафов.

Совместимость и монтаж

Выключатель-разъединитель откидной 3P 630А с плавкими вставками и вспомогательными контактами совместим со стандартными плавкими вставками класса gG/gL, соответствующими току 630 А. Для монтажа необходима прочная панель с достаточным свободным местом - габариты устройства значительны. Клеммы рассчитаны на подключение медных проводников сечением до 150–185 мм2. Вспомогательные контакты позволяют передавать сигнал состояния (включено/отключено) в системы автоматизации - подключаются к контроллерам или сигнализационным цепям. Перед установкой проверьте соответствие размеров посадочных отверстий и глубины шкафа.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-3 и IEC 60269-1 для разъединителей и предохранителей. Конструкция исключает случайное включение при открытой крышке - механизм блокировки работает механически. Открытие крышки автоматически размыкает главные контакты, что делает работу безопасной при обслуживании. Наличие вспомогательных контактов позволяет реализовать интерлоки и блокировки в сложных системах безопасности.

Преимущества

• Объединяет три функции - выключатель, разъединитель и защита - снижает количество компонентов в щите;
• Откидная крышка обеспечивает быстрый доступ к плавким вставкам для замены без демонтажа всего устройства;
• Встроенные вспомогательные контакты упрощают интеграцию в системы контроля и автоматизации;
• Высокая коммутационная стойкость - выдерживает многократные отключения при КЗ;
• Производитель CHINT гарантирует долговечность и стабильность работы в условиях промышленной среды.

Ограничения применения

• Не предназначается для частого включения/выключения - не имеет дугогашения, подходящего для частой коммутации;
• Не допускается использование вне закрытых шкафов - степень защиты IP20 не защищает от пыли и влаги;
• Нельзя применять для прямой коммутации одного электродвигателя - риск повреждения контактов при пусковых токах;
• Требуется точный подбор плавких вставок по времени-токовой характеристике - неверный выбор может привести к ложному срабатыванию или отказу защиты.

Примеры использования

• Защита и отключение питания крупного промышленного насоса в системе водоснабжения;
• Разъединение цепи питание конвейерной линии для планового техобслуживания;
• Центральный выключатель-разъединитель в распределительном щите цеха с несколькими двигателями;
• Подключение к системе SCADA через вспомогательные контакты для удалённого мониторинга состояния.

Практические советы

• Перед заменой плавкой вставки всегда отключайте питание и используйте изолирующие средства - даже при откинутой крышке есть опасность!
• Выбирайте вставки с времятоковой характеристикой gG (универсальные) или gL (для защиты кабелей и двигателей) - сверьтесь с документацией оборудования;
• Проверяйте плотность затяжки клемм после монтажа - плохой контакт вызывает нагрев при 630 А;
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на время срабатывания плавких вставок;
• При использовании вспомогательных контактов - учтите их максимальный коммутируемый ток (обычно 5 А) - не подключайте силовые цепи напрямую.
