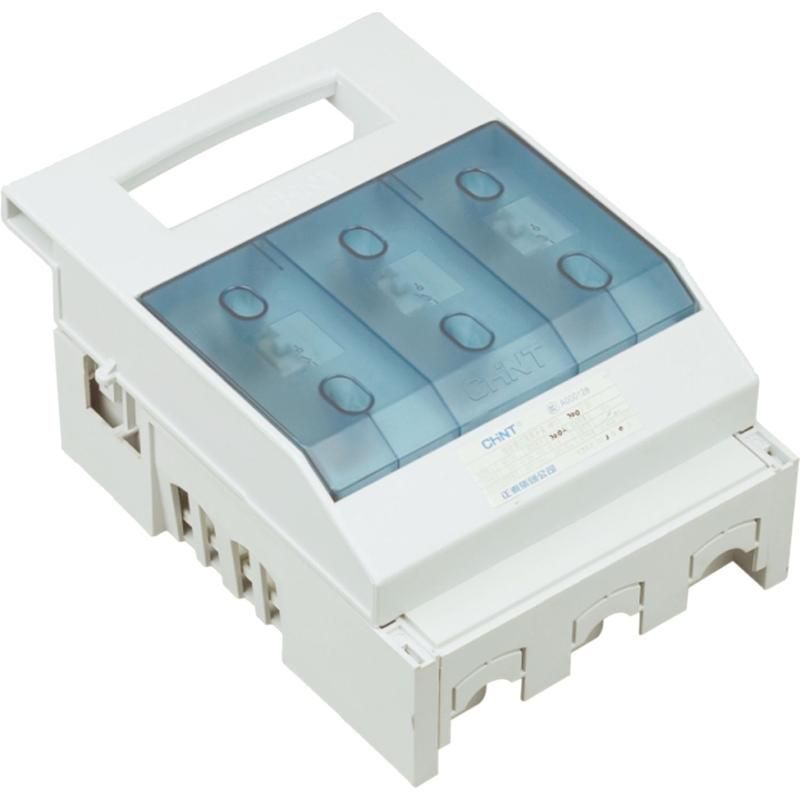

Выключатель-разъединитель 3п 250А NHR17-250/3 откидной с плавкими вставками со вспомогат. контактами CHINT 403016

Выключатель-разъединитель откидной 3P 250А NHR17-250/3 с плавкими вставками и вспомогательными контактами - устройство для безопасного отключения электроцепи, защиты от перегрузок и КЗ, а также обеспечения видимого разрыва цепи при обслуживании. Применяется в распределительных щитах на объектах с высокими токами короткого замыкания, особенно там, где требуется надёжная механическая фиксация положения и возможность удалённого контроля состояния.

Назначение и область применения

Этот выключатель-разъединитель сочетает функции трёх устройств: автоматического выключателя, разъединителя и предохранителя. Он предназначен для редкой коммутации нагрузки - отключения питания перед ремонтом, проверкой или изменением схемы. Подходит для установки в распределительных устройствах, щитах управления, на входе в группы оборудования. Часто используется в системах с мощными электродвигателями, конвейерами, насосами, сварочным оборудованием, но **не** для постоянной вкл./выкл. работы одного двигателя.

Технические характеристики

• Номинальный ток: 250 А - максимальный длительно допустимый ток через контакты;
• Количество полюсов: 3 - защищает все три фазы сети переменного тока;
• Максимальное рабочее напряжение: 690 В AC - можно использовать в сетях до 690 В;
• Изоляционное напряжение: до 800 В - гарантирует безопасную работу даже при кратковременных скачках;
• Частота: 50 Гц - рассчитан на промышленные сети в России и странах СНГ;
• Тип управления: ручка крышки - оператор открывает/закрывает устройство поворотом ручки, которая служит одновременно и крышкой корпуса;
• Тип монтажа: панельный / основание - устанавливается на DIN-рейку или жестко закрепляется на платформе;
• Степень защиты IP20 - защищено от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытых шкафов;
• Оснащен плавкими вставками - обеспечивают быстрое отключение при КЗ;
• Имеет вспомогательные контакты - позволяют сигнализировать состояние (включен/отключен) другому оборудованию, например, контроллеру или световой индикации.

Совместимость и монтаж

Устройство совместимо со стандартными плавкими вставками типа gG/gL класса IEC 60269, соответствующих току 250 А. Для замены вставок необходимо полностью открыть крышку - это создаёт видимый разрыв и исключает случайное включение. Монтаж выполняется на плоской поверхности с помощью болтов или на DIN-рейке, если предусмотрена такая опция. Убедитесь, что свободное место вокруг позволяет легко открыть крышку - минимальный зазор рекомендуется не менее 100 мм спереди. Вспомогательные контакты подключаются к цепям управления через клеммы, расположенные на боковой стороне корпуса - провода должны иметь сечение не более 2,5 мм2.

Безопасность и стандарты

Выключатель-разъединитель NHR17-250/3 соответствует требованиям международного стандарта IEC 60947-3 для разъединителей и IEC 60269 для плавких вставок. Конструкция обеспечивает механическую блокировку: невозможно вставить новые вставки при закрытой крышке, а открытая крышка физически препятствует включению. Это снижает риск поражения током при работе рядом с аппаратом. Все материалы соответствуют нормам UL и RoHS.

Преимущества

• Объединяет три функции в одном устройстве - экономит место в щите и упрощает схему;
• Видимый разрыв цепи при открытии - обязательное условие безопасности при работах по ТБ;
• Защита от КЗ благодаря встроенным плавким вставкам - не нужен отдельный предохранитель;
• Вспомогательные контакты дают сигнал в систему управления - удобно для автоматизации;
• Жёсткий механизм с ручкой-крышкой минимизирует вероятность неквалифицированного вмешательства.

Ограничения применения

• Не предназначена для частой коммутации - не используйте для запуска/останова двигателей несколько раз в день;
• IP20 не допускает использование вне герметичных шкафов - нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты;
• Требуется регулярная проверка состояния плавких вставок - они необслуживаемые и меняются после срабатывания;
• Не имеет тепловой защиты - только защита от КЗ, поэтому для долговременной перегрузки необходим внешний термореле или тепловое реле.

Примеры использования

• Главный рубильник на входе распределительного щита цеха с несколькими станками;
• Отключающее устройство перед группой насосов на водопроводной станции;
• Автономный выключатель для питание сварочного аппарата в мастерской;
• Функциональный модуль в системе управления конвейера с возможностью дистанционного контроля состояния через вспомогательные контакты.

Практические советы

• Выбирая этот выключатель-разъединитель откидной 3P 250А NHR17-250/3, убедитесь, что ваша система не превышает 690 В - выше этого значения он не сертифицирован;
• Перед заменой плавких вставок всегда отключайте питание и проверьте отсутствие напряжения тестером - даже при открытом положении есть опасность обратного питания;
• Подбирайте вставки точно по току - не ставьте большего номинала, чтобы сохранить защиту;
• Проверяйте плотность прилегания крышки - плохой контакт увеличивает нагрев и снижает срок службы;
• Для сложных систем с аварийной остановкой подключите вспомогательные контакты к PLC - это позволит получать диагностику в реальном времени.
