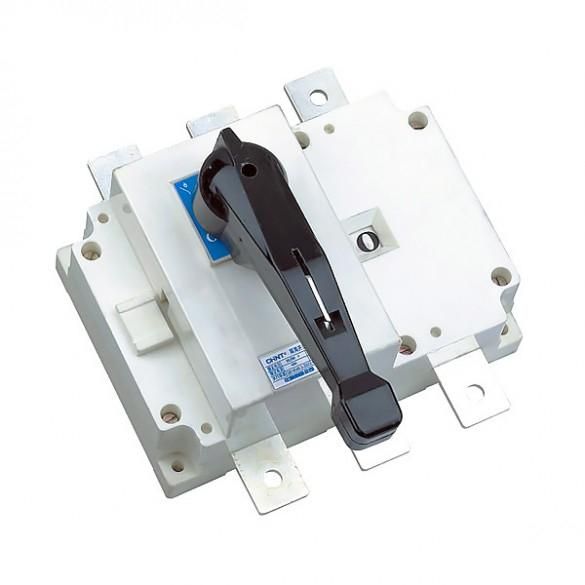

Выключатель-разъединитель NH40-100/3 ,3P ,100А, стандартная рукоятка управления | 393529 CHINT

Выключатель-разъединитель 3-полюсный 100А с стандартной рукояткой управления NH40-100/3 от CHINT предназначен для безопасного отключения и изоляции электрических цепей в распределительных системах. Этот аппарат сочетает функции коммутации и разъединения, что делает его надежным решением для промышленных и жилищных объектов.

Назначение и область применения

Выключатель-разъединитель NH40-100/3 используется для ручного отключения силовых цепей переменного тока до 690 В и постоянного тока до 440 В. Он применяется как главный выключатель в низковольтных комплектных устройствах: ВРУ, распределительных щитах, ящиках управления, а также в системах питания станков, конвейеров и другого оборудования с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток этой величины без перегрева.
• Номинальное напряжение: 690 В переменного тока / 440 В постоянного тока - подходит для большинства промышленных сетей.
• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз.
• Коммутируемая мощность при AC-3: 40 кВт - позволяет отключать двигатели мощностью до этого значения.
• Условный номинальный ток короткого замыкания: 5 кА - выдерживает кратковременные токи КЗ до 5 кА без выхода из строя.
• Степень защиты IP20 - защищен от доступа пальцев и крупных предметов, но не герметичен; требует установки внутри закрытого шкафа.
• Тип управления: поворотная удлинённая рукоятка - удобна для оперативного воздействия даже в ограниченном пространстве.
• Цвет рукоятки: черный - соответствует стандартному цветовому оформлению промышленного оборудования.

Совместимость и монтаж

Выключатель-разъединитель NH40-100/3 является комплектным устройством в корпусе и рассчитан на монтаж в DIN-рейку или на панель в сборках типа ВРУ. Установка возможна только в закрытые электрошкафы благодаря степени защиты IP20. Для подключения используются болтовые зажимы - рекомендуется соблюдать момент затяжки, указанный в документации производителя. Отсутствие вспомогательных контактов означает, что для сигнализации состояния необходимо использовать внешние устройства.

Безопасность и стандарты

Выключатель-разъединитель NH40-100/3 соответствует требованиям международных норм для устройств категории IEC 60947-3. Его конструкция гарантирует механическую блокировку при включенном положении, предотвращая случайное включение при обслуживании. Как главный выключатель, он обеспечивает видимый разрыв цепи - обязательное условие для безопасности при ремонте.

Преимущества

• Надежная коммутация при высоких токах - подходит для частых операций отключения двигателей.
• Максимальная устойчивость к токам КЗ - снижает риск аварий при скачках нагрузки.
• Удобная рукоятка с удлиненной ручкой - позволяет легко управлять устройством даже через дверцу шкафа.
• Совместимость со стандартными комплектными решениями - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 исключает использование во влажных, запыленных или открытых средах.
• Отсутствие вспомогательных контактов - нельзя напрямую передать сигнал о состоянии в автоматическую систему управления без дополнительных модулей.
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или КЗ, требует совмещения с предохранителем или автоматом.

Примеры использования

• Главный рубильник в ВРУ многоквартирного дома - отключает питание всего этажа для планового обслуживания.
• Разъединитель на входе в шкаф управления конвейера - позволяет безопасно отключить двигатель перед техобслуживанием.
• Функциональный элемент в распределительном щите промышленного цеха - служит точкой изоляции для ремонтных работ.

Практические советы

• Перед установкой проверьте соответствие номинала (100 А) нагрузке цепи - не допускайте превышения тока.
• Обязательно используйте этот выключатель-разъединитель вместе с автоматическим выключателем или предохранителем - он не выполняет защитную функцию.
• При монтаже в шкаф убедитесь, что рукоятка свободно перемещается и не задевает соседние элементы.
• Для контроля состояния цепи подключите внешний индикатор или кнопку с контактами - так как NH40-100/3 не имеет встроенных вспомогательных контактов.
• Этот аппарат - часть серии NH40 от CHINT, поэтому все компоненты и аксессуары этой серии взаимозаменяемы - можно легко заменить или расширить систему.
