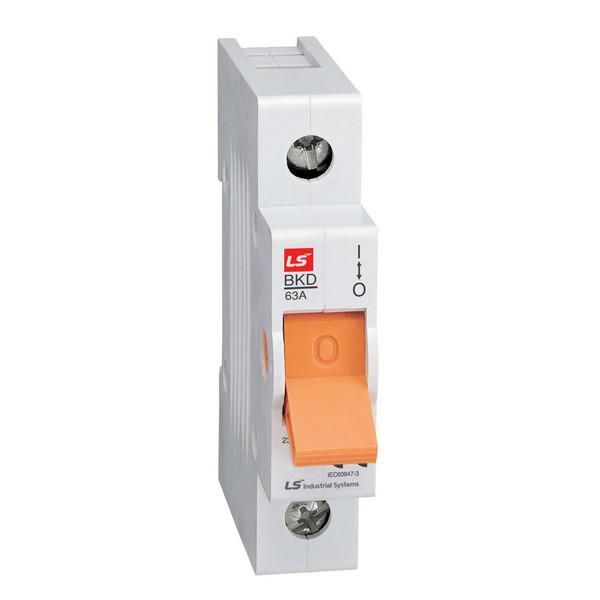

Выключатель разъединитель BKD 1P 63A | 061106548B Lsis

Выключатель разъединитель BKD 1P 63A от LS Electric - это однополюсный рубильник для ручного отключения нагрузки в цепях переменного тока до 63 А. Подходит для установки на DIN-рейку в щитах управления, где требуется надёжное механическое отключение питания.

Назначение и область применения

Выключатель разъединитель BKD 1P 63A используется для безопасного отключения электрической цепи при обслуживании, ремонте или аварийной ситуации. Он не предназначен для частого включения/выключения под нагрузкой - это функция автоматических выключателей. Его задача - обеспечить видимый разрыв цепи, соответствующий требованиям безопасности.

Применяется в распределительных щитах жилых зданий, промышленном оборудовании, системах освещения и малой автоматизации, где нужен простой и надёжный способ изоляции участка сети.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 63 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Тип устройства: рубильник (разъединитель)
• Функция переключения: двухпозиционный переключатель (вкл./выкл.)
• Исполнение: стационарное
• Способ монтажа: на монтажную плату (DIN-рейку)
• Ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 70 мм
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Тип подключения: винтовые зажимы для проводов
• Количество нормально открытых контактов: 1
• Рукоятка: с возвратом - фиксируется в положении “вкл” и “выкл”, не требует удерживания

Совместимость и монтаж

Выключатель разъединитель BKD 1P 63A монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает один модуль (17,5 мм), что позволяет компактно размещать его рядом с другими устройствами в щите. Глубина монтажа - 70 мм, поэтому необходимо предусмотреть достаточное свободное пространство за щитом.

Подключение осуществляется через винтовые зажимы - подходят медные провода сечением до 16 мм2. Перед затяжкой проверьте плотность соединений: слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям к разъединителям для ручного отключения. IP20 означает, что он не защищён от попадания воды или пыли - применяется только внутри закрытых щитов. Для работы в условиях повышенной влажности или на улице требуется дополнительная защита корпуса.

Преимущества

• Простая и надёжная механическая конструкция - минимум отказов
• Чёткий визуальный индикация состояния (рукоятка вверх = включено, вниз = выключено)
• Малая глубина и ширина 1 модуль позволяют экономить место в щите
• Совместим с большинством стандартных DIN-щитов

Ограничения применения

• Не предназначен для коммутации под нагрузкой - нельзя часто включать/выключать при работающем оборудовании
• Не имеет защиты от перегрузки или КЗ - обязательно использовать совместно с автоматическим выключателем
• IP20 исключает применение во влажных, пыльных или наружных помещениях
• Не подходит для высоких токов выше 63 А

Примеры использования

• Отключение питания группы розеток перед заменой розетки
• Изолирование насоса или вентилятора при плановом техобслуживании
• Разъединение цепи освещения в производственном помещении
• Аварийное отключение оборудования на станках с ручным управлением

Практические советы

• Выбирайте этот выключатель разъединитель BKD 1P 63A только как средство изоляции, а не защиты - всегда дополняйте его автоматическим выключателем.
• Проверяйте соответствие сечения провода и номинала зажимов - перегрузка по площади сечения снижает срок службы.
• При сборке щита учитывайте глубину 70 мм - недостаток места может помешать закрытию крышки.
• Обязательно подписывайте каждый разъединитель - это повышает безопасность при работе персонала.
• Артикул 061106548b - единственный номер для заказа запчастей или аналогов от LS Electric.
