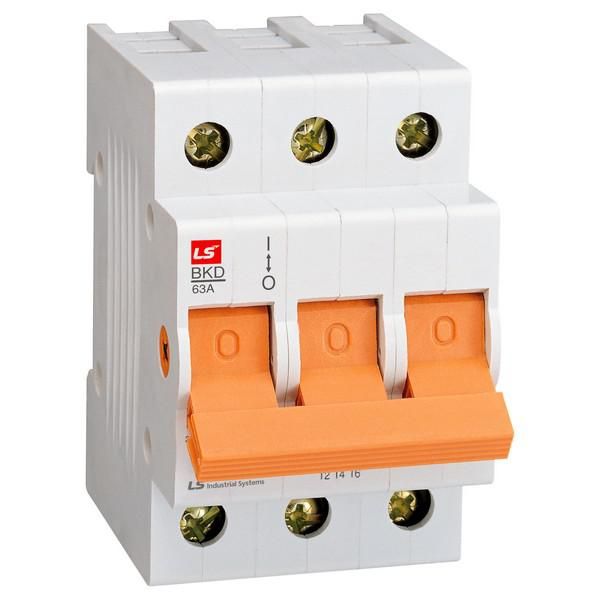

Выключатель разъединитель BKD 3P 63A | 061301898B Lsis

Выключатель разъединитель BKD 3P 63A от LS Electric - устройство для безопасного отключения электроцепи в распределительных щитах. Он сочетает функции разъединителя и выключателя нагрузки, обеспечивая механическую изоляцию и коммутацию тока до 63 А. Подходит для стационарной установки на DIN-рейку в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель разъединитель BKD 3P 63A используется для ручного отключения и включения трёхфазной сети переменного тока. Его основная задача - обеспечить видимый разрыв цепи для обслуживания, ремонта или аварийного отключения. Устройство применяется в силовых щитах, где требуется надёжное отключение питания перед работами на оборудовании: станках, насосах, конвейерах, системах вентиляции.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может коммутировать
• Номинальное напряжение: 400 В - рассчитано на трёхфазную сеть 400 В AC
• Тип подключения: зажимные винтовые клеммы - подходят для проводов сечением до 50 мм2
• Способ монтажа: на DIN-рейку шириной 35 мм - устанавливается в шкафы без дополнительных креплений
• Количество модулей: 3 - занимает три стандартных модуля на рейке
• Глубина монтажа: 70 мм - требует соответствующего места внутри шкафа
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; не предназначен для открытых площадок
• Коммутационная износостойкость: 20 000 циклов - срок службы при регулярном включении/выключении
• Тип рукоятки: с возвратом - после операции возвращается в нейтральное положение, предотвращая случайное включение
• Количество нормально замкнутых (НО) контактов: 3 - используются для сигнализации состояния (например, в цепях управления)

Совместимость и монтаж

Выключатель разъединитель BKD 3P 63A совместим со стандартными DIN-рейками типа EN 60715. Для монтажа достаточно зафиксировать устройство на рейке и подключить фазные провода через винтовые клеммы. Максимальное сечение кабеля - 50 мм2, что позволяет использовать медные жилы до 35–50 мм2 в зависимости от изоляции. Перед подключением проверьте соответствие сечения кабеля и усилия затяжки винтов - переусиливать нельзя, чтобы не повредить контактные поверхности. Клеммы доступны для обслуживания без демонтажа устройства.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей разъединителей. IP20 обеспечивает базовую защиту от прикосновения к токоведущим элементам, но не защищает от внешних воздействий - поэтому применение допускается только во внутренних распределительных щитах. Отсутствие защиты от воды и пыли делает невозможным использование вне закрытых корпусов. Рукоятка с возвратом снижает риск неквалифицированного включения, так как не фиксируется в рабочем положении.

Преимущества

• Чёткий визуальный разрыв цепи - гарантирует безопасность при техобслуживании
• Высокая коммутационная долговечность - 20 000 циклов обеспечивают длительную работу даже при частом использовании
• Простота монтажа - установка на DIN-рейку и быстрое подключение кабелей
• Встроенные НО-контакты - позволяют интегрировать сигнал состояния в системы автоматизации
• Совместимость с продукцией LS Electric - легко заменяется аналогичными компонентами в сериях LK, LB, BKM

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - IP20 недостаточно для таких сред
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания; необходимо использовать в паре с автоматическими выключателями
• Не рекомендован для частого включения/выключения под нагрузкой более 63 А - возможен износ контактов
• Требует свободного пространства глубиной 70 мм - не подходит для компактных шкафов без учёта этой величины

Примеры использования

• Отключение питания трёхфазного станка перед плановым техобслуживанием
• Ручное отключение группы освещения в производственном помещении
• Подключение/отключение конвейерной линии в пищевой промышленности
• Аварийное отключение насосной станции при необходимости ремонта

Практические советы

• Выбирайте этот выключатель разъединитель BKD 3P 63A только как устройство изоляции, а не защиты - всегда используйте его вместе с автоматическим выключателем или предохранителем
• Проверяйте сечение кабеля перед подключением: слишком толстый провод не войдёт в клеммы, слишком тонкий - плохо зажмётся
• При сборке щита учитывайте, что BKD 3P 63A занимает 3 модуля - планируйте место заранее
• Для удобства обслуживания устанавливайте устройство на уровне глаз - рукоятка должна быть легко доступна
• Если нужна защита выше IP20 - выбирайте модели с герметичными крышками или устанавливайте в закрытые боксы
