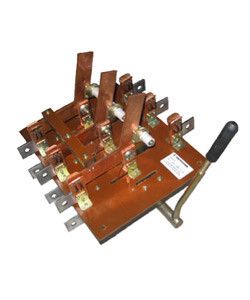

Переключатель 3п 400А IP00 ПБ-34 П У3 380В гетинаксовое основание правая боковая рукоятка Электротехник ET520972

Переключатель ПБ-34 П У3, 400А, 380В, гетинаксовое основание, правая боковая рукоятка, IP00 от Электротехник предназначен для ручной коммутации трёхфазных силовых цепей до 400 А в системах распределения электроэнергии. Модель рассчитана на работу в условиях, где не требуется высокая степень защиты, и используется там, где доступ к устройству контролируем.

Назначение и область применения

Переключатель ПБ-34 П У3, 400А, 380В, гетинаксовое основание, правая боковая рукоятка, IP00 применяется для ручного включения и отключения трёхфазных нагрузок в распределительных щитах, пультах управления и других установках, где нужна механическая изоляция цепи. Подходит для работы с оборудованием, требующим частой ручной перенастройки: насосы, вентиляторы, нагреватели, малые станки. Не предназначен для автоматических систем или мест с повышенной запылённостью, влагой или риском случайного прикосновения.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Номинальный ток: 400 А
• Количество полюсов: 3
• Род тока: переменный (AC), совместим с 220 В постоянного тока (DC) по заявлению производителя
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 3
• Тип рукоятки: рычажная, расположена справа
• Материал основания: гетинакс (текстолит)
• Способ подключения: винтовые зажимы
• Степень защиты: IP00 - отсутствие защиты от прикосновений и внешних воздействий
• Исполнение: нереверсивное - переключает только между положениями «включено»/«выключено»
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Переключатель ПБ-34 П У3, 400А, 380В, гетинаксовое основание, правая боковая рукоятка, IP00 устанавливается на металлическую или пластиковую панель с помощью фиксирующих отверстий. Для монтажа необходимы отверстия соответствующего размера - предварительно сверьте чертёж изделия. Кабели подключаются через винтовые зажимы: затягивать необходимо равномерно, без перегрузки, чтобы избежать повреждения контактных площадок. Гетинаксовое основание хрупко - не допускайте ударов и деформаций при установке. Убедитесь, что панель жестко зафиксирована, так как вибрация может вызвать ослабление соединений.

Безопасность и стандарты

Устройство не имеет защиты от прикосновения (IP00), поэтому обязательна установка в закрытый корпус или шкаф с возможностью блокировки. Перед обслуживанием всегда отключайте питание. Производитель указывает соответствие требованиям к переключателям для промышленного оборудования, однако сертификаты не указаны - рекомендуется проверить наличие документов у поставщика перед использованием в ответственных системах.

Преимущества

• Проверенная конструкция - долговечность и отказоустойчивость в условиях регулярной эксплуатации
• Высокая коммутационная способность - выдерживает ток до 400 А без дополнительных дугогасительных камер (по умолчанию)
• Простота подключения - винтовые зажимы позволяют легко заменить провода без специнструментов
• Правая боковая рукоятка - удобна для операторов при установке слева от панели

Ограничения применения

• Не использовать во влажных, пыльных или взрывоопасных средах - IP00 не обеспечивает никакой защиты
• Не применять в автоматических системах - только ручное управление
• Гетинаксовое основание не выдерживает температур выше +70 C длительное время - избегайте перегрева рядом с мощными элементами
• Не подходит для частых включений/отключений более 10–15 раз в час - риск быстрого износа контактов
• Отсутствуют дугогасительные камеры в базовой комплектации - при работе с индуктивными нагрузками (например, двигателями) возможны дуговые пробои; при необходимости заказывать версию с камерами

Примеры использования

• Ручное отключение питания трёхфазного насоса в системе водоснабжения
• Переключение режима работы конвейера на ремонтном участке
• Подключение временной нагрузки на испытательном стенде
• Управление нагревательными элементами в термокамере с ручным контрольным циклом

Практические советы

• При выборе учитывайте посадочные размеры - гетинаксовый корпус требует точного совпадения с отверстием в панели
• Для увеличения безопасности используйте крышку или кожух с замком - особенно если устройство установлено в зоне доступа персонала
• При работе с индуктивными нагрузками (двигатели, трансформаторы) обязательно запросите модификацию с дугогасительными камерами
• Проверьте состояние контактов каждые 6–12 месяцев - при появлении следов оплавления или нагара замените переключатель ПБ-34 П У3, 400А, 380В, гетинаксовое основание, правая боковая рукоятка, IP00
• Не используйте в качестве главного рубильника в распределительном щите - лучше сочетать с автоматическим выключателем для защиты от перегрузок
