Выключатель-разъединитель NH1-4000-4000/3P стац.,4000А (R) | 101910 CHINT

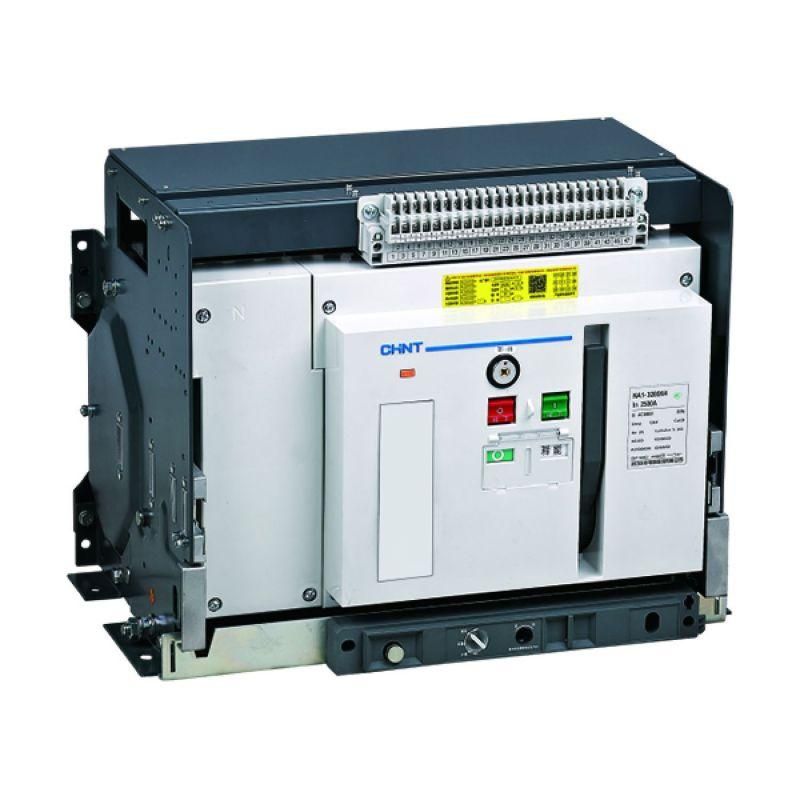

Выключатель-разъединитель CHINT 101910 - стационарное коммутационное устройство на 4000 А для безопасного отключения силовой цепи в распределительных щитах высокой мощности. Применяется там, где требуется надёжная изоляция цепи и управление крупными нагрузками.

Назначение и область применения

Выключатель-разъединитель CHINT 101910 предназначен для ручного отключения электрической цепи под нагрузкой и создания видимого воздушного зазора для проведения обслуживания. Он работает как главный выключатель в распределительных устройствах среднего и высокого класса напряжения. Подходит для установки в промышленных щитах: на входе питания заводских линий, узлах управления насосными станциями, системах кондиционирования большой мощности, конвейерах и других объектах с токами до 4000 А.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз трёхфазной сети.
• Номинальный ток: 4000 А - способен долговременно проводить ток этой величины без перегрева.
• Напряжение: 400–690 В - рассчитан на работу в сетях переменного тока промышленного типа, включая системы 400 В и 690 В.
• Условный ток короткого замыкания: 80 кА - способен выдерживать кратковременные сверхтоки до этого значения без повреждений.
• Тип управления: рычажковый - удобное механическое управление с четким положением “Вкл./Выкл.” и возможностью блокировки.
• Вспомогательные контакты: 4 шт. (комбинированные НО/НЗ) - позволяют передавать сигналы состояния выключателя в автоматические системы контроля и защиты.
• Конструкция: комплектное устройство в герметичном корпусе - все детали собраны в единую модульную конструкцию, защищённую от внешних воздействий.
• Цвет элементов управления: черный - снижает бликование, соответствует промышленным стандартам эргономики.

Совместимость и монтаж

Выключатель-разъединитель CHINT 101910 устанавливается на DIN-рейку или жестко закрепляется в сборочных рамах распределительных щитов. Для подключения используются медные шины или кабели сечением, соответствующим току 4000 А - рекомендовано применение многожильных проводников с опрессовкой. Устройство требует свободного доступа со стороны рычага управления - минимальный зазор вокруг него - 50 мм. Монтаж допускается только после полного отключения энергообъекта и проверки отсутствия напряжения.

Безопасность и стандарты

Выключатель-разъединитель CHINT 101910 соответствует требованиям международного стандарта IEC 60947-3 для аппаратов отключения. Конструкция гарантирует наличие видимого разрыва цепи при переводе рычага в положение “выключено”, что является обязательным условием безопасности при проведении ремонтных работ. Компоненты выполнены из термостойких материалов, обеспечивающих сохранение целостности даже при аварийных режимах.

Преимущества

• Стандартная совместимость с другими изделиями серии NH1 - позволяет легко заменить аналоги или расширить систему.
• Мощная дугогашущая система внутри корпуса - минимизирует риск возгорания при отключении больших токов.
• Фиксация рычага в обоих крайних положениях - исключает случайное перемещение во время работы оборудования.
• Встроенные вспомогательные контакты - экономят место в щите и упрощают интеграцию в системы автоматизации без внешних реле.

Ограничения применения

• Не предназначена для частых операций включения/отключения - используется только для редких коммутаций и изоляции цепи.
• Не имеет функции автоматического отключения при перегрузках или КЗ - обязательно требуется параллельная установка автоматических выключателей или предохранителей.
• Не применяется вне помещений без дополнительной защиты от осадков и прямого солнца - корпус не имеет степени IP выше базового уровня.
• Подходит только для постоянной установки; не предназначен для мобильных или временных решений.

Примеры использования

• Главный рубильник на вводе в цеховой распределительный пункт с питанием от трансформатора 690 В.
• Отключающее устройство перед частотным преобразователем мощностью более 2 MW.
• Элемент секционирования в системе бесперебойного питания (UPS) большого масштаба.
• Автоматический размыкатель в контуре нагревательных печей с током потребления около 3800 А.

Практические советы

• Перед первым запуском проверьте плотность затяжки контактных болтов - недостаточное усилие вызывает перегрев при работе на максимальном токе.
• Обязательно используйте сигнализацию через вспомогательные контакты - она позволит контролировать состояние выключателя удалённо.
• При замене старого аппарата убедитесь, что новый выключатель-разъединитель CHINT 101910 имеет тот же габарит и шаг монтажных отверстий - они должны точно совпадать с существующими креплениями.
• Не открывайте корпус во время работы - внутренние части находятся под напряжением даже при отключенном состоянии, пока есть заряд в конденсаторах или реактивная составляющая.
