Выключатель-разъединитель OptiSwitch DI-16-3 | 332064 КЭАЗ

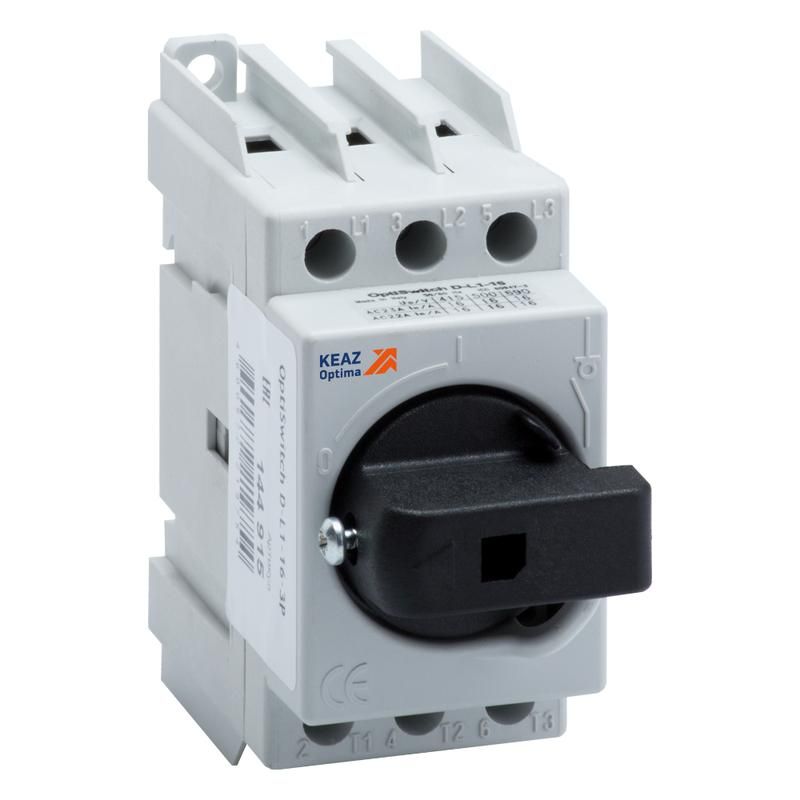

Выключатель-разъединитель DI-16-3 от КЭАЗ - трёхполюсное устройство для ручного отключения и изоляции электрической цепи в распределительных щитах. Применяется там, где требуется надёжное механическое отключение нагрузки без автоматической защиты. Артикул 332064 соответствует модели с номинальным током 16 А и напряжением до 690 В.

Назначение и область применения

Выключатель-разъединитель DI-16-3 используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийном отключении. Он не предназначен для частых переключений под нагрузкой, но обеспечивает полную физическую изоляцию цепи. Подходит для установки в щитах управления станков, насосов, вентиляторов и других промышленных потребителей с активной или слабоиндуктивной нагрузкой до 11 кВт при 400 В.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальная мощность при AC-3, 400 В: 11 кВт
• Тип подключения: болтовое соединение
• Тип рукоятки: поворотная, несъёмная, эргономичная
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP00 - без защиты от пыли и воды, только для внутренней установки в закрытых щитах
• Контакты: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ)
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

DI-16-3 устанавливается на стандартную DIN-рейку типа TS35 без инструментов - достаточно приложить усилие до характерного щелчка. Для снятия - аналогично, нажимом. Устройство занимает ширину двух стандартных модульных единиц, что позволяет компактно размещать его в щите. Возможна последующая установка дополнительных полюсов (нейтраль, заземление) без инструментов. Подключение силовых проводов осуществляется через болтовые зажимы - рекомендуется использовать жилы сечением до 4 мм2.

Безопасность и стандарты

Выключатель-разъединитель DI-16-3 обеспечивает двойной разрыв каждого полюса - это гарантирует полное отсутствие электрической связи между входом и выходом при положении «выкл». Это важно для соблюдения правил безопасности при работах на оборудовании. Отсутствие степени защиты IP00 означает, что устройство нельзя применять в условиях запылённости, сырости или доступа посторонних лиц - только внутри защищённых шкафов.

Преимущества

• Компактный размер: три полюса занимают всего две модульные единицы на рейке
• Быстрая установка и смена полюсов без инструментов
• Двойной разрыв - высокая степень изоляции при отключении
• Удобная поворотная рукоятка с чёткими позициями «ВКЛ» и «ОТКЛ»
• Длительная гарантия - 5 лет

Ограничения применения

• Не предназначена для коммутации под нагрузкой - только для отключения уже отключённой цепи
• IP00 - нельзя использовать вне закрытых щитов, в помещениях с повышенной влажностью или пылью
• Не имеет функций автоматического отключения (например, по перегрузке или КЗ)
• Работает только с постоянными нагрузками - не подходит для частотных преобразователей или импульсных систем без предварительного отключения

Примеры использования

• Отключение питания двигателя насоса перед техобслуживанием
• Физическое отсоединение конвейера от сети при плановом ремонте
• Разъединение участка освещения в производственном цехе
• Изоляция группы оборудования в распределительном щите для безопасного проведения работ

Практические советы

• Перед монтажом проверьте соответствие сечения провода и допустимого момента затяжки болтов - переусиливать нельзя, чтобы не повредить контакт
• Обязательно используйте DI-16-3 только после отключения автомата или другого устройства защиты - он не защищает от перегрузок
• При сборке щита учтите, что рукоятка выступает вперёд - оставьте свободное пространство минимум 50 мм перед ней
• Для удобства идентификации можно пометить рукоятку цветной меткой: красная - «выкл», зелёная - «вкл»
• Если нужна защита от случайного включения - используйте внешние замки или бирки, так как сам выключатель не имеет встроенной блокировки
