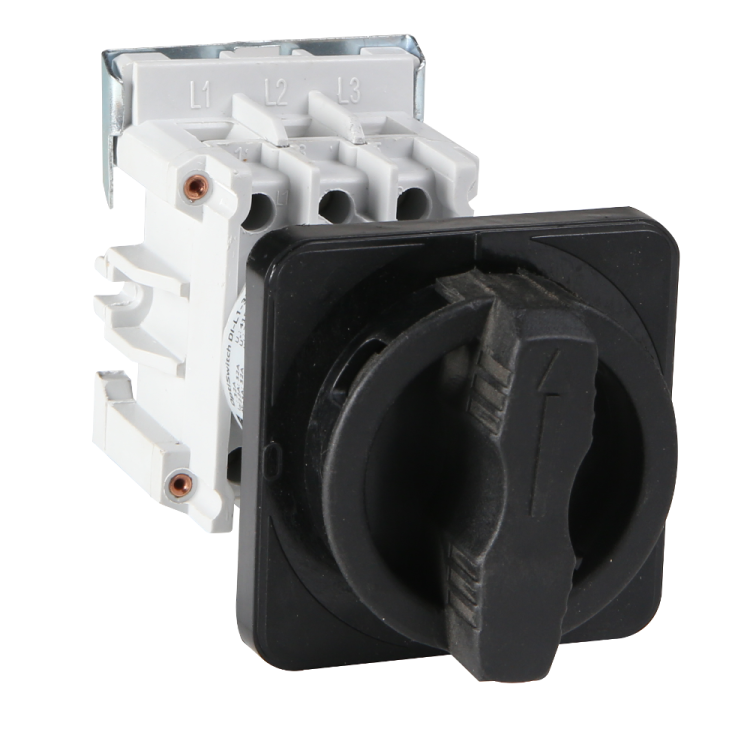

Выключатель нагрузки OptiSwitch DI-L1-25-3P | 274881 КЭАЗ

Выключатель нагрузки OptiSwitch DI-L1-25-3P от КЭАЗ - это надёжное коммутационное устройство для управления трёхфазными нагрузками до 25 А в распределительных щитах и трансформаторных подстанциях. Артикул 274881 соответствует серийному решению OptiSwitch DI, предназначенным для частых операций включения и отключения.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-L1-25-3P используется для безопасного включения, отключения и переключения трёхфазных электрических цепей переменного тока. Подходит для установки в шкафах ГРЩ, комплектных трансформаторных подстанциях, пультах управления и других устройствах низковольтного распределения электроэнергии. Не предназначен для работы в качестве автоматического выключателя - не обеспечивает защиту от короткого замыкания.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток через каждый полюс.
• Число полюсов: 3 - управление всеми фазами одновременно.
• Номинальное напряжение: 690 В - рабочее напряжение, выше которого применение запрещено.
• Номинальная мощность (AC-3): 10 кВт при 400 В - способен управлять двигателями такой мощности.
• Степень защиты IP20: защищён от доступа пальцами и крупных предметов, но не от пыли и влаги - требует установки внутри закрытого шкафа.
• Климатическое исполнение УХЛ3: рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%.
• Тип привода: ручной - управление осуществляется вручную, без автоматики.
• Тип подключения: винтовое/болтовое - провода крепятся в клеммах с помощью винтов, подходят жилы до 16 мм2.
• Способ монтажа: DIN-рейка и монтажная плата - можно крепить как на стандартную рейку, так и болтами прямо на стенку шкафа.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление без внешних модулей.

Совместимость и монтаж

Выключатель OptiSwitch DI-L1-25-3P совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа на плате предусмотрены два крепёжных отверстия. Подключение выполняется снизу или сверху - направление не влияет на работоспособность. Нельзя использовать с кабелями сечением более 16 мм2 - возможен перегрев и плохой контакт. Монтаж в открытых условиях невозможен из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления нагрузкой. Обеспечивает механическую видимую разрывную зону при отключении - что важно для безопасности при обслуживании. Не имеет функции автоматического отключения при перегрузке или КЗ - необходимо использовать в паре с предохранителем или автоматическим выключателем.

Преимущества

• Универсальная система крепления - легко интегрируется в существующие шкафы.
• Надёжные винтовые клеммы - обеспечивают долговечный контакт даже при вибрациях.
• Компактные габариты - экономят место в шкафу.
• Произведён на КЭАЗ - известный российский производитель с проверенной качественной базой.

Ограничения применения

• Не применяется в цепях с высокими импульсными токами (например, при запуске больших двигателей без пускателей).
• Не подходит для автономных или наружных установок - IP20 не защищает от пыли и влаги.
• Отсутствие вспомогательных контактов исключает возможность дистанционного контроля состояния.
• Не является средством защиты - обязательно требуется последовательная установка автомата или предохранителей.

Примеры использования

• Управление трёхфазным электродвигателем насоса мощностью до 10 кВт в системе водоснабжения.
• Ручное отключение питания группы освещения в распределительном щите.
• Переключение между основным и резервным источником в малых ТП.
• Обслуживание оборудования на заводе - позволяет физически отключить питание для ремонта.

Практические советы

• Выбирая OptiSwitch DI-L1-25-3P, убедитесь, что ваша нагрузка не превышает 25 А и 10 кВт при 400 В - иначе возможен выход из строя.
• Подбирайте кабели сечением 1,5–16 мм2 - меньшие будут греться, большие не войдут в клемму.
• При монтаже на DIN-рейку используйте фиксирующий зажим - устройство не должно болтаться.
• Для удобства обслуживания рекомендуется пометить выключатель этикеткой: “Отключить перед ремонтом”.
• Если нужна сигнализация положения (“вкл/выкл”), установите отдельный микровыключатель или выберите модель с вспомогательными контактами.
