Выключатель-разъединитель-предохранитель ПВР вертик. 160А пофазное отключ. ПВР-101 DEKraft 21400DEK APC

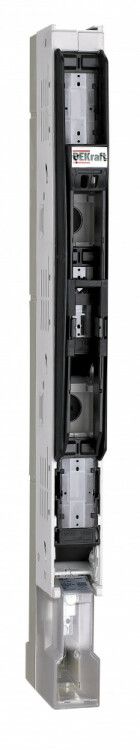

Выключатель-разъединитель-предохранитель вертикальный 160А пофазное отключение ПВР-101 от DEKraft - комбинированное устройство для безопасного отключения трёхфазной нагрузки с видимым разрывом цепи, монтируемое на DIN-шину. Подходит для распределительных щитов в промышленных системах, где требуется надёжная защита и удобное обслуживание.

Назначение и область применения

ПВР-101 выполняет три функции одновременно: выключает нагрузку, создаёт физический разрыв цепи для безопасности при ремонте и защищает цепь от перегрузок и КЗ с помощью ножевых предохранителей. Устройство предназначено для трёхфазных сетей переменного тока 50/60 Гц с напряжением до 690 В и током до 160 А. Применяется в силовых щитах на производствах, в системах автоматизации, на конвейерах, насосных станциях и других объектах, где нужна быстрая изоляция участка сети.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3 (пофазное отключение)
• Тип защиты: ножевые предохранители (не входят в комплект)
• Метод монтажа: на DIN-шину (универсальное крепление)
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Рукоятка: механическая, для ручного управления
• Прозрачная крышка: есть - позволяет визуально контролировать состояние предохранителей
• Гарантия: 3 года

Совместимость и монтаж

ПВР-101 устанавливается на стандартную DIN-шину шириной 35 мм. Монтаж не требует сверления или дополнительных креплений - устройство просто фиксируется за зацепы на корпусе. Для работы необходимо установить совместимые ножевые предохранители типа gG или aR соответствующего номинала (до 160 А). Предварительно проверьте габариты предохранителей - они должны подходить по размеру и контакты должны точно совпадать с зажимами устройства. Прозрачная крышка открывается для замены предохранителей без демонтажа всего аппарата.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам отключения с видимым разрывом. IP30 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям внутри щита. Наличие прозрачной крышки повышает безопасность при осмотре - можно определить целостность предохранителя без вскрытия корпуса. Устройство не предназначено для работы во влажных средах или на улице - не имеет герметичной защиты.

Преимущества

• Пофазное отключение - каждая фаза отключается независимо, что снижает риск аварий при однофазном отказе
• Видимый разрыв - гарантирует безопасность при техобслуживании
• Монтаж на шину - экономит место в щите, ускоряет сборку
• Прозрачная крышка - исключает необходимость вскрытия для диагностики состояния предохранителей
• Гарантия 3 года - подтверждает надёжность конструкции

Ограничения применения

• Не применяется в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP30 недостаточна
• Не поддерживает автоматическое отключение - управление только ручное
• Требуются внешние ножевые предохранители - они не входят в комплект и должны выбираться отдельно
• Не рассчитан на частое включение/отключение под нагрузкой - рекомендовано использовать для редких операций, а не для регулярного управления двигателем

Примеры использования

• Щит питания трёхфазного станка с ЧПУ - позволяет отключить питание перед сервисом
• Распределительный щит конвейерной линии - обеспечивает изолирование секций при аварии
• Централизованное отключение группы насосов в водопроводной станции
• Вводной аппарат в малых распределительных пунктах (РП) промышленных помещений

Практические советы

• Выбирайте предохранители с номиналом, близким к рабочему току оборудования - не более 160 А, чтобы не перегружать ПВР-101
• Перед заменой предохранителя всегда отключайте питание всей цепи - даже при открытом положении рукоятки возможна опасность
• Проверяйте плотность контактов после монтажа - плохой контакт вызывает нагрев и выход из строя
• Учитывайте посадочные размеры предохранителей - используйте только те, которые совместимы с конструкцией ПВР-101
• Для частого управления нагрузкой лучше применять контактор + ПВР-101 в качестве защитного отключающего элемента
