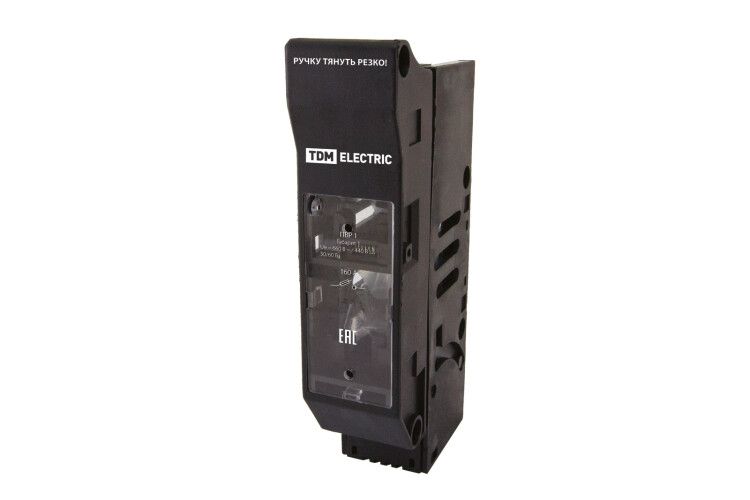

Выключатель-разъединитель с функцией защиты ПВР 00 1П 160A | SQ0726-0101 TDM

Выключатель-разъединитель с функцией защиты ПВР 00, 1П, 160 А от TDM ELECTRIC (артикул sq0726-0101) предназначен для безопасного отключения электрической цепи и защиты от перегрузок и коротких замыканий в распределительных устройствах низкого напряжения.

Назначение и область применения

Этот аппарат сочетает функции механического разъединителя и автоматического выключателя. Он позволяет вручную отключить питание для обслуживания или ремонта, одновременно защищая цепь от аварийных токов. Применяется там, где требуется надёжная коммутация и защита без лишней сложности.

• Трансформаторные подстанции (КСО, ЩО)
• Щиты управления и распределительные шкафы (ШРС, ШР, ПР)
• Вводно-распределительные устройства (ВРУ)

Технические характеристики

• Тип: Выключатель-разъединитель с функцией защиты ПВР 00
• Фазность: Однополюсный (1П)
• Номинальный ток: 160 А
• Материал корпуса: Негорючий полиамид, армированный стекловолокном (PA-6.6)
• Степень защиты: Указана частично - уточните у производителя (в исходных данных не хватает IP/IK)

Армированный полиамид обеспечивает высокую прочность, термостойкость и долговечность даже при температурных колебаниях и повышенной влажности.

Совместимость и монтаж

Выключатель-разъединитель с функцией защиты ПВР 00, 1П, 160 А рассчитан на установку на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы, совместимые с медными жилами до 95 мм2. Для правильного монтажа соблюдайте момент затяжки контактов - указан в документации производителя. Не допускается установка в условиях постоянного воздействия открытого пламени или агрессивных паров.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для устройств разъединителей. Конструкция предотвращает случайное включение при открытом корпусе благодаря механической блокировке. Корпус из PA-6.6 не поддерживает горение и самозатухает при нагреве - повышает пожаробезопасность объекта.

Преимущества

• Сочетание функций разъединителя и защиты в одном устройстве - снижает количество компонентов в щите
• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам и деформациям
• Негорючий материал - безопасен для помещений с повышенными требованиями к пожарной безопасности
• Простота визуального контроля положения контактов - легко определить, включен или отключен прибор

Ограничения применения

• Не предназначен для частых операций включения/выключения - не является устройством для регулярной коммутации нагрузки
• Не имеет встроенной защиты от импульсных перенапряжений - требует внешних УЗИП при наличии таких помех
• Ограниченная степень защиты (не указана полностью) - не рекомендован для установки вне помещений без дополнительной герметизации
• Только однополюсный вариант - нельзя использовать для трёхфазных систем без трёх модулей

Примеры использования

• Защита ввода питания в административный здание через ВРУ
• Отключение цепи освещения на участке производства перед плановым обслуживанием
• Разъединение одной фазы в распределительном шкафу для диагностики
• Контрольный отсек в КСО для изоляции трансформатора

Практические советы

• Перед монтажом проверьте соответствие номинала 160 А нагрузке - не превышайте этот порог
• При использовании в сыром помещении дополнительно герметизируйте входы кабелей
• Не используйте для защиты двигателей - выбирайте тепловое реле или магнитный пускатель
• При замене старого аппарата учтите габариты: новый выключатель-разъединитель с функцией защиты ПВР 00, 1П, 160 А может отличаться по глубине - сверьтесь со сборочным чертежом
• Регулярно проверяйте состояние контактов - особенно после многократных срабатываний
