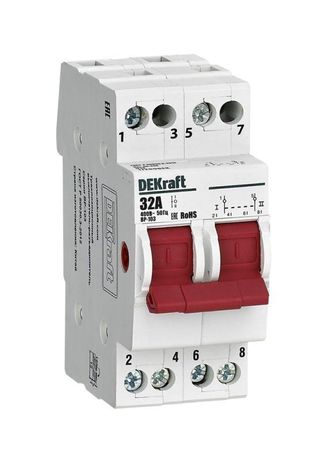

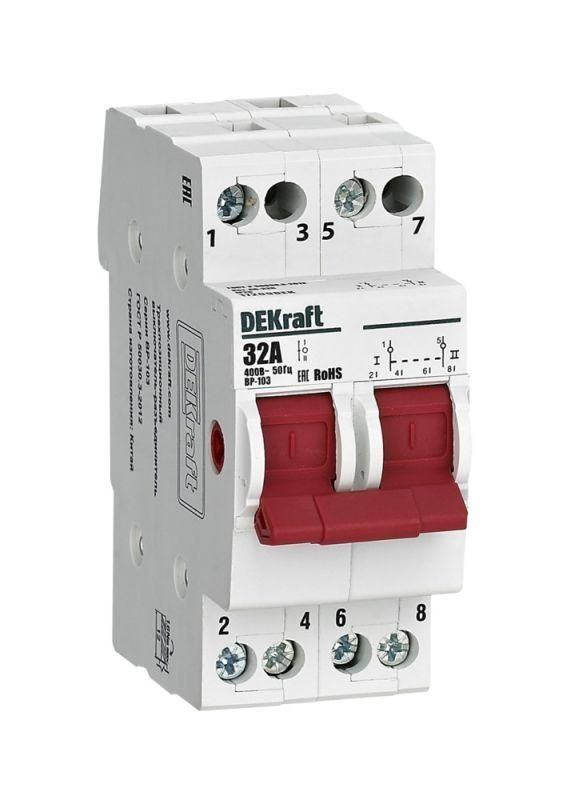

Трехпозиционный выключатель-разъединитель 2P 32A ВР-103 | 17209DEK DEKraft APC

Выключатель-разъединитель трехпозиционный 2P 32A ВР-103 от DEKraft предназначен для ручного отключения и переключения электрических цепей в распределительных щитах. Этот аппарат обеспечивает безопасную изоляцию нагрузки и позволяет переключать питание между основной и резервной сетью - идеально подходит для систем ручного ввода резерва.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 2P 32A ВР-103 используется для ручного включения и отключения отдельных групп потребителей с напряжением до 380 В переменного тока. Применяется в распределительных и учётно-распределительных щитах, особенно там, где требуется переключение питания между основной и резервной линией - например, в системах ручного ввода резерва (АВР). Подходит для объектов с умеренной нагрузкой: торговые помещения, офисы, малые производства, насосные станции.

Технические характеристики

• Номинальное напряжение: 380 В AC
• Номинальный ток: 32 А
• Количество полюсов: 2
• Функция: выключатель-разъединитель нагрузки (не предназначены для коммутации больших токов перегрузки или КЗ)
• Тип рукоятки: рычажная, красного цвета - удобна для визуального определения состояния
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Сечение подключаемых проводов: до 10 мм2
• Категория применения: AC-22B - для коммутации двигателей с частичным запуском
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 2P 32A ВР-103 устанавливается на стандартную DIN-рейку 35 мм. Монтаж возможен в любом положении - вертикальном или горизонтальном. Для подключения используются провода сечением до 10 мм2. Клеммы рассчитаны на жилы одножильные и многожильные, предварительно обжатые наконечниками. Расположение клемм - в шахматном порядке, что снижает риск случайного замыкания между фазами. Устройство совместимо со всеми типами щитов, соответствующих ГОСТ Р 50030.2.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 2P 32A ВР-103 соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.2. Он имеет механическую блокировку, исключающую одновременное замыкание двух положений (основная/резерв/выкл). Красная рукоятка визуально указывает текущее состояние: вверх - “включено”, вниз - “выключено”, в среднее положение - “нейтральное”. Отсутствие автоматических функций делает устройство надёжным, но требует соблюдения правил безопасности при ручном управлении.

Преимущества

• Чёткая трёхпозиционная система: основная сеть - выключение - резервная сеть
• Удобная рычажная рукоятка с яркой окраской - легко определяется положение даже в темноте
• Надёжная механическая блокировка - исключает параллельное подключение двух источников
• Интеграция в стандартные щиты благодаря компактной ширине 2 модуля
• Долгий гарантийный срок - 5 лет - свидетельствует о высокой долговечности конструкции

Ограничения применения

• Не предназначен для автономного отключения при перегрузке или коротком замыкании - обязательно использование в сочетании с автоматическим выключателем или предохранителем
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - только внутри закрытых щитов
• Не работает в цепях постоянного тока - только переменный ток 50–60 Гц
• Не рекомендован для частого оперативного переключения более 10 раз в день - это сокращает срок службы контактной группы

Примеры использования

• Переключение питания холодильного оборудования между городской сетью и дизель-генератором
• Ручное переключение освещения в административном здании с основной линии на резервную
• Обеспечение изоляции участка цепи перед обслуживанием станка или конвейера
• Подключение временного питания на стройплощадке через генератор

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимум 10 мм2. Более толстые провода не войдут в клеммы.
• Используйте наконечники на многожильных проводах - это повысит надёжность контакта и продлит срок службы.
• При сборке щита располагайте ВР-103 рядом с автоматическими выключателями - так проще контролировать последовательность отключения.
• Не используйте устройство как самостоятельную защиту - всегда комбинируйте его с защитными автоматами на ту же номинальную величину тока (например, 32 А).
• Проверяйте положение рукоятки после каждого переключения - особенно важно при работе с резервным источником.
