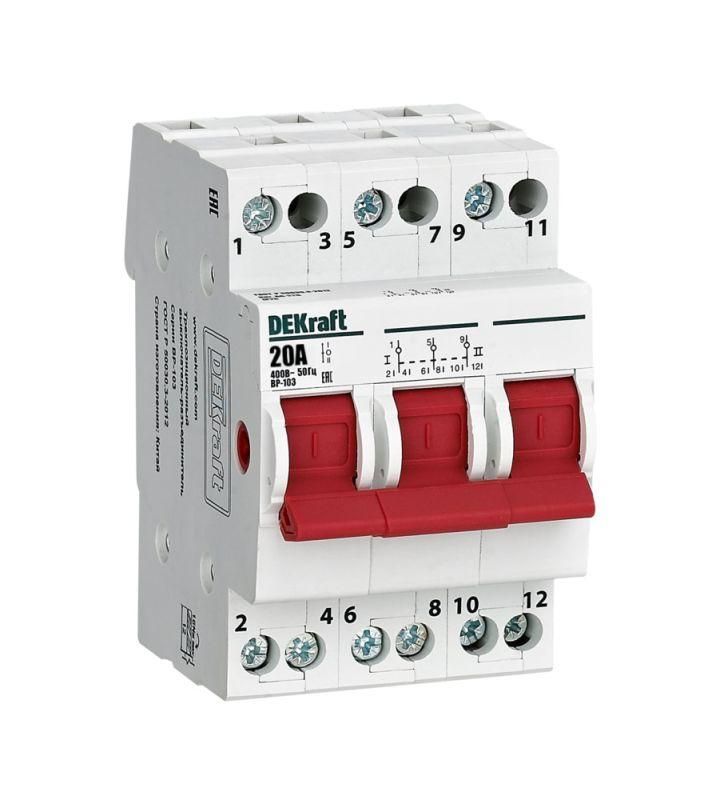

Выключатель-разъединитель трехпозиционный 3P 20A ВР-103 от DEKraft - устройство для ручного отключения и переключения трёхфазных цепей до 380 В в щитовых устройствах. Подходит для систем с ручным вводом резерва, устанавливается на DIN-рейку и обеспечивает четкую визуальную изоляцию цепи.

Назначение и область применения

Выключатель-разъединитель трехпозиционный 3P 20A ВР-103 используется для ручного включения и отключения трёхфазных нагрузок в распределительных и учётно-распределительных щитах. Применяется в системах с ручным переключением между основной и резервной сетью (АВР), где требуется физическое отключение цепи для безопасности при обслуживании. Устройство не предназначено для частого коммутирования под нагрузкой - его задача - надёжная изоляция, а не частые включения/выключения.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток: 20 А
• Количество полюсов: 3
• Тип переключения: выключатель-разъединитель нагрузки (AC-22B)
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 3 модуля (54 мм)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и брызг воды
• Сечение подключаемых проводов: до 10 мм2
• Рукоятка: рычажного типа, красного цвета, с визуальным указанием положения
• Гарантия: 60 месяцев
• Установочные положения: любые - можно монтировать вертикально, горизонтально, перевёрнуто

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный 3P 20A ВР-103 совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется защёлкиванием - никаких болтов или креплений не требует. Провода подключаются к зажимам с помощью гаечного ключа, максимальное сечение - 10 мм2. Клеммы расположены в шахматном порядке, что снижает риск случайного замыкания между фазами. Для правильного подключения важно соблюдать порядок фаз L1–L2–L3 согласно схеме щита.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный 3P 20A ВР-103 соответствует категории применения AC-22B - предназначен для работы с индуктивными нагрузками, такими как двигатели и трансформаторы. Отличительная черта - наличие механической блокировки: при любом положении рукоятки (вкл/выкл/нейтраль) обеспечивается видимый разрыв контактов, что гарантирует безопасность при работах на оборудовании. IP20 не предусматривает защиту от влаги - использовать можно только внутри закрытых щитов.

Преимущества

• Чёткая визуальная индикация состояния через положение красной рукоятки - легко определить, включена ли цепь
• Трёхпозиционная система позволяет безопасно переводить питание между двумя источниками без параллельного подключения
• Надёжная механическая фиксация контактов - исключает самопроизвольное отключение
• Корпус выполнен из термостойкого материала, устойчив к нагреву при работе под нагрузкой
• Долгий срок службы благодаря качественным контактам и долгой гарантии (5 лет)

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - не является автоматическим выключателем
• IP20 запрещает использование во влажных помещениях, на улице или в местах с высокой запылённостью
• Не имеет функции автоматического отключения при перегрузке или КЗ - обязательно нужна защита с помощью автоматических выключателей или предохранителей
• Поддерживает только одно направление питания - нельзя использовать как двухсторонний переключатель без внешних схем

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при аварии
• Изолирование участка цепи перед плановым ремонтом в распределительном щите
• Ручное управление питанием группы освещения или насосов в промышленном объекте
• Обеспечение безопасного доступа к счетчикам и другому оборудованию в щитовой комнате

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не используйте жилы больше 10 мм2, чтобы избежать перегрева клемм
• При подключении кабеля к ВР-103 затягивайте зажимы равномерно, не переусердствуйте - можно повредить пластиковые корпуса
• Не устанавливайте рядом с источниками тепла - температура выше +40 C может снизить срок службы контактов
• Проверяйте положение рукоятки перед каждым обслуживанием - даже если цепь кажется отключенной, всегда используйте тестер напряжения
• Для систем АВР рекомендуется применять этот выключатель вместе с автоматическими выключателями на каждой ветви - он лишь обеспечивает изоляцию, а защиту делают другие устройства
