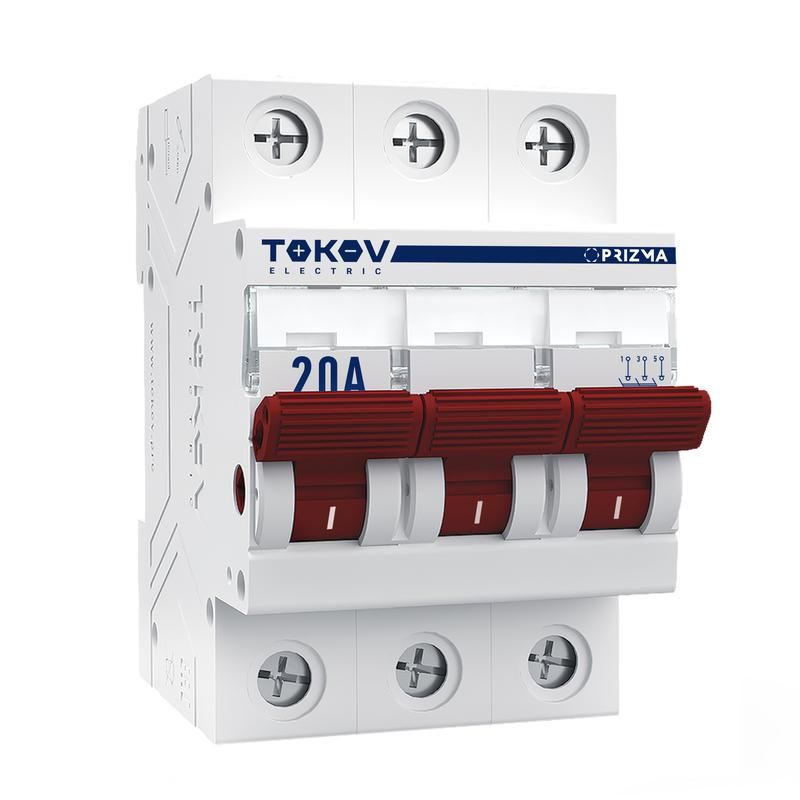

Выключатель нагрузки модульный 3п 20А PRIZMA TOKOV Electric TKE-PZ60-MDSI-3-20

Выключатель нагрузки модульный 3-полюсный 20 ампер от TOKOV ELECTRIC (артикул tke-pz60-mdsi-3-20) предназначен для безопасного отключения электрической цепи под нагрузкой в распределительных щитах. Он сочетает функции коммутации и разъединения, что делает его надёжным решением для защиты оборудования и обслуживания электроустановок.

Назначение и область применения

Этот выключатель используется для ручного отключения трёхфазной сети под нагрузкой. Его применяют в качестве основного или дополнительного средства отключения перед ремонтными работами, при аварийных ситуациях или плановом обслуживании. Подходит для установки в силовые щиты на объектах с переменным током: промышленные станки, насосные станции, системы вентиляции, конвейеры и другие устройства до 400 В.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазных сетей
• Номинальная отключающая способность: 6 кА - способность безопасно разрывать ток короткого замыкания до 6000 ампер
• Монтажная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина установки: 50 мм - требует минимального свободного пространства за щитом
• Цвет рычага: красный - визуально выделяет устройство, указывает на функцию отключения
• Функция: выключатель-разъединитель нагрузки - обеспечивает видимый разрыв цепи после отключения

Совместимость и монтаж

Выключатель нагрузки модульный 3-полюсный 20 ампер устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется минимум 50 мм глубины за щитом. Клеммы рассчитаны на зажим проводов сечением до 16 мм2. Устройство совместимо с любыми модульными автоматическими выключателями и УЗО того же класса. Перед установкой проверьте соответствие посадочных размеров и наличие достаточного зазора для работы рычага.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60947-3 для аппаратов управления и разъединителей. Конструкция гарантирует видимый разрыв контактов - это обязательное условие безопасности при проведении техобслуживания. Отключение происходит механически, без зависимости от внешних систем, что исключает случайное включение.

Преимущества

• Чёткая визуальная индикация состояния: красный рычаг легко определяет, включен или отключен прибор
• Высокая отключающая способность (6 кА) позволяет использовать его даже в местах с высокой вероятностью короткого замыкания
• Устойчивость к механическим воздействиям благодаря прочному корпусу и надёжному механизму переключения
• Минимальная глубина установки (50 мм) экономит место в компактных щитах
• Изготовлен из материалов, устойчивых к нагреву и химическим воздействиям

Ограничения применения

• Не предназначен для частого включения/выключения - не является аппаратом для оперативного управления
• Не имеет встроенной защиты от перегрузки или короткого замыкания; должен использоваться в паре с автоматическим выключателем
• Не рекомендуется для установки во взрывоопасных средах - отсутствует специальное исполнение Ex
• Не работает при постоянном токе (DC); только для переменного тока AC

Примеры использования

• Главный отключающий аппарат в распределительном щите промышленного станка
• Разъединитель перед частотным преобразователем для безопасного доступа к оборудованию
• Отключение питания группы освещения или вентиляции в административном здании
• Резервный рубильник в щите холодильного оборудования

Практические советы

• Выбирайте этот выключатель, когда нужен визуальный контроль разрыва цепи - он лучше обычного автомата для сервисных задач
• Обязательно используйте его вместе с автоматическим выключателем, чтобы получить защиту от перегрузок
• Проверяйте посадочные размеры: ширина 3 модуля (54 мм) должна точно подходить под ваш щит
• При монтаже не затягивайте клеммы слишком сильно - это может повредить медные контакты
• После установки протестируйте работу рычага: он должен перемещаться плавно, без заклинивания
