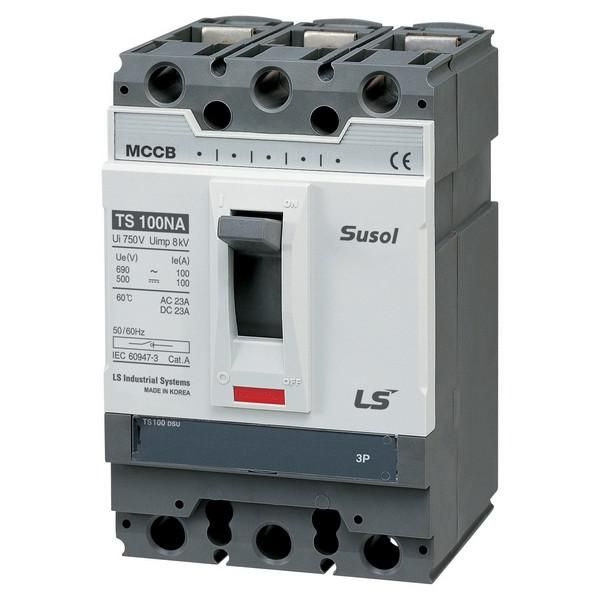

Выключатель-разъединитель TS100NA DSU100 100А 3P3T LS Electric 105028800 LSIS

Выключатель-разъединитель TS100NA DSU100 100A 3P3T от LS Electric - это трёхполюсный силовой аппарат в литом корпусе для ручного включения и отключения нагрузки в сетях до 690 В. Применяется там, где нужна надёжная изоляция цепи и безопасное обслуживание оборудования.

Назначение и область применения

Выключатель-разъединитель TS100NA DSU100 100A 3P3T предназначен исключительно для коммутации электрической цепи при нормальных рабочих условиях - то есть для включения и отключения нагрузки вручную. Он не обеспечивает автоматическую защиту от перегрузок или коротких замыканий, так как не имеет расцепителей. Его основная задача - создание видимого разрыва цепи для безопасности при ремонте, техобслуживании или переводе оборудования в режим останова.

Подходит для установки в распределительных щитах, на станках, конвейерах, насосных станциях и других промышленных объектах, где требуется физическое отключение питания.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который аппарат может проводить без перегрева;
• Количество полюсов: 3 - управление всеми тремя фазами одновременно;
• Номинальное напряжение: 690 В - предельное рабочее напряжение переменного тока;
• Номинальная отключающая способность: 50 кА - способность безопасно отключить ток короткого замыкания до этого значения;
• Тип привода: ручной - операция выполняется вручную через рычаг;
• Исполнение: стационарное - устанавливается жестко, не является съемным модулем;
• Способ монтажа: монтажная плата - крепится болтами к металлической платформе или шасси;
• Тип расцепителя: отсутствует - не имеет защиты от перегрузок или КЗ, требует внешней защиты (например, автоматического выключателя).

Совместимость и монтаж

Выключатель-разъединитель TS100NA DSU100 100A 3P3T монтируется на монтажную плиту с помощью четырёх крепёжных отверстий. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки болтов - не более указанного в документации производителя. Подключение кабелей осуществляется к верхним и нижним зажимам, которые рассчитаны на медные жилы сечением до 50 мм2.

Устройство совместимо с другими компонентами серии Susol TS от LS Electric, что позволяет использовать его в составе унифицированных щитов. Однако он не заменяет автоматические выключатели - его нельзя применять для частых включений/выключений под нагрузкой, особенно при высокой индуктивной нагрузке.

Безопасность и стандарты

Выключатель-разъединитель TS100NA DSU100 100A 3P3T соответствует международному стандарту IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв контактов, что соответствует требованиям ГОСТ Р 50030.3 и нормам электробезопасности при проведении работ на оборудовании. Наличие литого корпуса повышает механическую прочность и защищает внутренние части от воздействия окружающей среды.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно работает даже при серьёзных аварийных токах;
• Литой корпус - устойчив к ударным нагрузкам, вибрациям и загрязнениям;
• Чёткая визуальная индикация положения контактов - легко определить, включен или отключен прибор;
• Простота конструкции - минимум деталей, высокая долговечность и низкий риск отказа;
• Совместимость с сериями LS Electric - удобно интегрировать в существующие решения.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это вызывает быстрый износ контактов;
• Не обеспечивает автоматическую защиту - обязательно требуется установка автоматического выключателя или предохранителей перед этим устройством;
• Не допускается использование в цепях постоянного тока - только для переменного тока до 690 В;
• Не имеет степени защиты IP - не следует устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты.

Примеры использования

• Отключение питания станка перед техническим обслуживанием;
• Физическое отсоединение конвейерной линии от сети для ремонтных работ;
• Разъединение входного кабеля в распределительном щите для проверки изоляции;
• Обеспечение видимого разрыва в системах управления насосными станциями.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момента затяжки зажимов - перетяжка может повредить контактные поверхности;
• Убедитесь, что рядом установлен автоматический выключатель с подходящими характеристиками - TS100NA DSU100 100A 3P3T сам не защищает от перегрузок;
• При использовании в щитах с несколькими аналогичными устройствами - располагайте их с учётом доступа к рукоятке для оператора;
• Не используйте этот выключатель-разъединитель как замену рубильника в бытовых сетях - он проектирован исключительно для промышленного применения;
• При заказе запасных частей указывайте артикулы 105028800 или 0105028800 - они соответствуют оригинальному изделию LS Electric.
