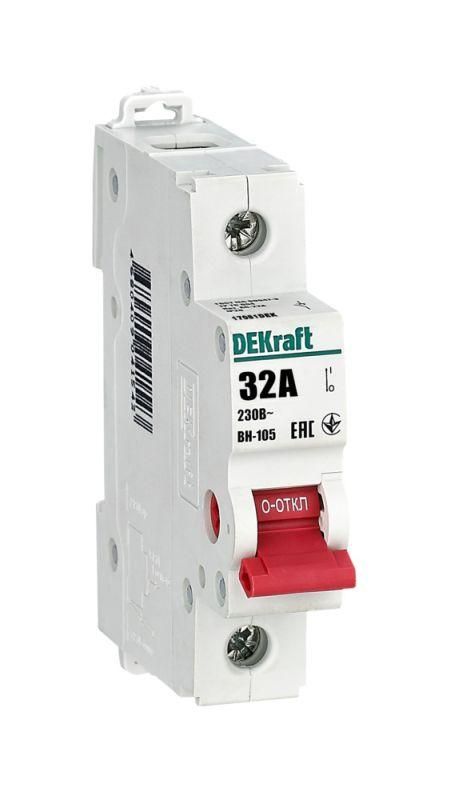

Выключатель-разъединитель ВН-105 ВН105-1P-032A DEKraft 17081DEK APC

Выключатель-разъединитель 1-полюсный 32А ВН-105 от DEKraft предназначен для ручного отключения и включения однофазных цепей переменного тока до 230 В. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию нагрузки при обслуживании. Артикул 17081dek соответствует серийному решению ВН-105, сочетающему надежность и компактность.

Назначение и область применения

Выключатель-разъединитель 1-полюсный 32А ВН-105 используется для ручного отключения электрической цепи перед техобслуживанием, ремонтом или аварийным отключением. Подходит для защиты бытовых и промышленных нагрузок: групп освещения, розеточных контуров, нагревательных приборов, маломощных двигателей. Не предназначен для частого оперативного включения/выключения - только для изоляции цепи при отсутствии нагрузки.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 32 А
• Количество полюсов: 1
• Тип управления: рычажковый, красная рукоятка
• Количество положений: два - ON / OFF
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА
• Способ присоединения проводов: винтовые зажимы
• Ширина по модулю: 1 модуль (17,5 мм)
• Глубина установки: 73 мм
• Категория применения: AC-22A - для управления активными нагрузками и слабоиндуктивными устройствами
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель-разъединитель 1-полюсный 32А ВН-105 монтируется на стандартную DIN-рейку шириной 35 мм. Установка возможна в любом положении - вертикально, горизонтально или перевёрнуто. Для подключения используются винтовые зажимы - рекомендуется зачищать жилы на 8–10 мм, затягивать с усилием 0,4–0,6 Нм. Не требует дополнительных креплений. Совместим с большинством типовых распределительных щитов глубиной более 75 мм.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция предусматривает специальные мостиковые контакты, предотвращающие пробой дуги через изоляционные материалы. Это снижает риск возгорания при коммутации. Цвет рукоятки - красный - соответствует нормам безопасности для устройства отключения. IP20 позволяет использовать только внутри закрытых щитов, где исключён контакт с внешней средой.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную эксплуатацию без потери функциональности
• Надёжный разрыв цепи благодаря уникальной конструкции контактов - исключена опасность перекрытия дугой
• Компактность - занимает всего один модуль, экономит место в щите
• Яркий визуальный индикатор состояния - красная рукоятка легко заметна даже при плохом освещении
• Долгий гарантийный срок - 5 лет подтверждают качество сборки и материалов

Ограничения применения

• Не предназначены для частого включения/отключения под нагрузкой - применяются только для изоляции цепи при отключенной нагрузке
• IP20 запрещает использование во влажных помещениях, на улице или в местах с высокой запылённостью
• Не имеет сигнализирующих контактов - нельзя подключить удалённую индикацию состояния
• Подходит только для переменного тока - не работает с постоянным током
• Не является автоматическим защитным устройством - не реагирует на перегрузки или КЗ, требует наличия автомата или предохранителя в цепи

Примеры использования

• Отключение группы розеток перед заменой розетки или проверкой проводки
• Изоляция тепловентилятора или водонагревателя при плановом техобслуживании
• Ручное отключение питания станка или насоса в мастерской
• Функция “отключения для обслуживания” в щитах административных зданий

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• При подключении используйте медные жилы сечением до 10 мм2 - выше указанное сечение может не войти в зажим
• Не допускайте попадания металлической стружки внутрь корпуса - она вызывает КЗ
• Проверьте соответствие глубины щита (минимум 75 мм) - устройство не выступает слишком сильно, но требует свободного места сзади
• Обязательно сочетайте этот выключатель-разъединитель с автоматическим выключателем - он не выполняет функцию защиты!
