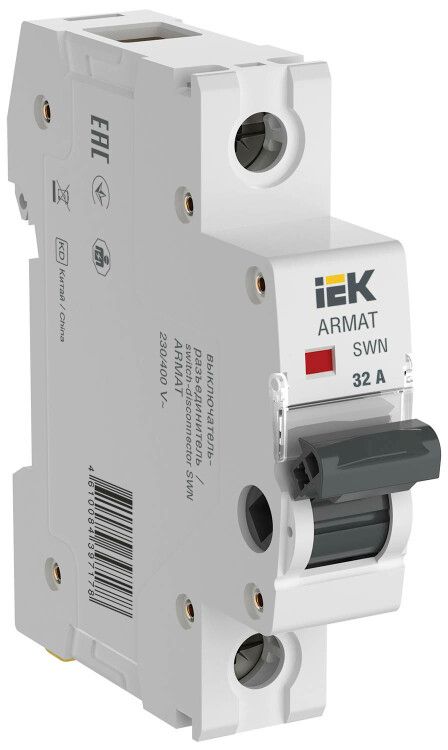

Выключатель нагрузки SWN 1P 32А | AR-SWN-1-032 IEK ARMAT

Выключатель нагрузки модульный 1 полюс 32 А от IEK (ИЭК), артикул ar-swn-1-032, предназначен для безопасного отключения электрических цепей под нагрузкой. Применяется в распределительных щитах для управления оборудованием, где требуется надёжное коммутирование без частых срабатываний.

Назначение и область применения

Выключатель нагрузки модульный 1 полюс 32 А используется для ручного включения и отключения электрических цепей, когда на них есть рабочий ток. Отличается от обычных автоматов тем, что не имеет функции защиты от перегрузок или КЗ - он лишь размыкает цепь. Подходит для управления мощными устройствами: тепловыми пушками, насосами, нагревателями, конвейерами, где нужна частая оперативная остановка, но не требуются аварийные отключения.

Технические характеристики

• Номинальный ток: 32 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Номинальное напряжение: 230 В - рассчитан на работу в однофазных сетях переменного тока (AC).
• Количество полюсов: 1 - управляет одной фазой цепи.
• Тип переключения: выключатель-разъединитель - обеспечивает механический разрыв цепи, видимый при открытом положении.
• Степень защиты IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли; применяется только внутри закрытых щитов.
• Ширина: 1 модуль - совместим со стандартными DIN-рейками в щитках.
• Срок службы: 15 лет - благодаря укреплённым контактам и качественной сборке, срок работы значительно выше, чем у типичных автоматов.
• Контакты: нет НЗ-контактов, нет переключающих контактов - работает как простой однополюсный выключатель.

Совместимость и монтаж

Выключатель нагрузки модульный 1 полюс 32 А монтируется на DIN-рейку шириной 17,5 мм. Для подключения используются зажимы с винтовым креплением - провода сечением до 4–6 мм2 (медь). Устанавливается в распределительном щите рядом с другими модульными устройствами. Обязательно соблюдать порядок: питание подводится сверху, нагрузка - снизу. После установки проверьте плотность затяжки контактов - слабый контакт вызывает перегрев.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления. IP20 позволяет использовать только во внутренних помещениях, в сухих условиях. Не предназначено для открытых площадок, влажных сред или мест с высокой запылённостью. Механизм имеет двойной разрыв контактов - при отключении цепь полностью разрывается в двух точках, исключая риск пробоя.

Преимущества

• Усиленные контакты - износостойче, чем у автоматических выключателей, особенно при частых включениях/выключениях.
• Чёткая визуальная индикация состояния - рычаг явно показывает “вкл” / “выкл”, удобно для обслуживания.
• Надёжный разрыв - двойной контакт обеспечивает полное обесточивание линии, важно при ремонте оборудования.
• Компактность - занимает всего один модуль, экономит место в щите.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно используйте вместе с автоматическим выключателем.
• Не допускается применение вне щита - IP20 не защищает от влаги, пыли, ударов.
• Не подходит для частого включения-выключения более 10 раз в час - хотя контакты прочнее, чем у автоматов, они всё же не рассчитаны на бесконечные циклы.
• Работает только с переменным током - нельзя использовать в цепях постоянного тока (DC).

Примеры использования

• Отключение нагревательного элемента в термокамере перед техобслуживанием.
• Ручное отключение насоса в системе водоснабжения для профилактики.
• Коммутирование конвейера на производстве, где требуется остановка без снятия питания всей линии.
• Аппарат для отключения светильника большой мощности в цеху, чтобы избежать случайного включения при ремонте.

Практические советы

• Выбирайте этот выключатель, если вам нужен просто надёжный рубильник, а не автомат - для защиты используйте отдельный автоматический выключатель.
• При монтаже в щитке с несколькими устройствами - пометьте выключатель нагрузки модульный 1 полюс 32 А этикеткой, чтобы не спутать с другим оборудованием.
• Не используйте для управления двигателями с высоким пусковым током - даже 32 А может оказаться недостаточно при старте асинхронного мотора.
• Проверяйте состояние контактов раз в год - при наличии окисления или следов дуги замените устройство, даже если оно ещё работает.
• Ar-swn-1-032 от IEK (ИЭК) - оптимальный выбор для промышленных и коммерческих щитов, где важна долговечность и ясность управления.
