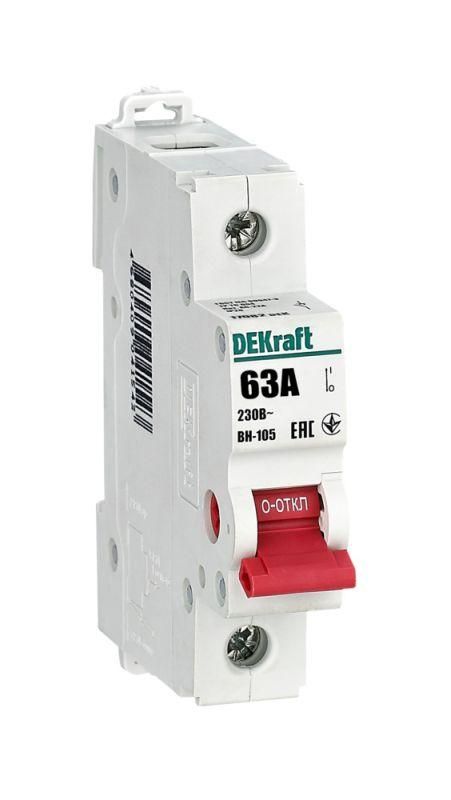

Выключатель-разъединитель ВН-105 ВН105-1P-063A DEKraft 17082DEK APC

Выключатель-разъединитель 1P 63A ВН-105 от DEKraft предназначен для ручного отключения и включения однофазных электросетей до 230 В переменного тока. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную коммутацию нагрузки с высокой степенью надежности. Артикул 17082dek соответствует серии ВН-105.

Назначение и область применения

Выключатель-разъединитель 1P 63A ВН-105 используется для ручного отключения электрооборудования перед обслуживанием, ремонтом или аварийным отключением. Подходит для защиты цепей с активной или слабоиндуктивной нагрузкой - например, освещения, нагревательных приборов, малых насосов и автоматических линий. Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель, а устройство для изоляции цепи.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 63 А
• Количество полюсов: 1
• Тип включения/отключения: Разъединитель нагрузки (не для отключения КЗ)
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: На стандартную DIN-рейку 35 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина установки: 73 мм
• Тип присоединения: Винтовые зажимы для проводов
• Тип рукоятки: Рычажная, красного цвета
• Количество положений: 2 - «ВКЛ» / «ВЫКЛ»
• Категория применения: AC-22A - для ручного отключения нагрузки с небольшими импульсными токами
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель-разъединитель 1P 63A ВН-105 совместим со всеми стандартными распределительными щитами с DIN-рейкой 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить фазный провод через винтовые зажимы сверху и снизу. Максимальное сечение провода - до 25 мм2 (по стандарту для таких устройств). Установка возможна в любом положении - горизонтально, вертикально или даже перевёрнуто. Не требует дополнительных креплений.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция исключает риск пробоя дуги между контактами благодаря специальным мостиковым контактам - они предотвращают возникновение дугового замыкания по поверхности изоляции. Цвет красной рукоятки соответствует нормам безопасности: яркий сигнал «отключение». IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначено для установки во влажных помещениях или вне помещений.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную эксплуатацию без потери качества контакта
• Чёткое визуальное определение состояния (красная рукоятка вверх = вкл, вниз = выкл)
• Надёжное отключение даже при высоких токах короткого замыкания (до 28,1 кА)
• Экономия места: занимает всего один модуль в щите
• Отсутствие необходимости в дополнительных комплектующих - всё встроено

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используйте автоматические выключатели для этого
• Не работает как защитное устройство от перегрузки или КЗ - только как средство изоляции
• IP20 запрещает применение в условиях повышенной влажности, пыли или на улице
• Подходит только для однофазных сетей 230 В - не использовать в трёхфазных системах без дополнительных устройств
• Не имеет сигнализирующих контактов - нельзя подключить удалённую индикацию состояния

Примеры использования

• Отключение питания бытового тепловентилятора перед заменой ТЭНа
• Ручное отключение группы освещения в административном здании
• Изоляция входящего фазного провода перед работами на щите
• Отключение питания контролируемого оборудования на производстве (например, малогабаритного станка)
• Функциональный разъединитель в распределительном щите жилого дома

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не более 25 мм2, чтобы избежать перегрева зажимов
• Обязательно отключите питание перед установкой - хотя устройство не защищает от КЗ, сам процесс монтажа опасен
• Не используйте этот выключатель вместо автомата - он не реагирует на перегрузку
• При сборке щита убедитесь, что глубина корпуса (73 мм) не препятствует закрытию крышки
• Красная рукоятка легко заметна - используйте её как визуальный ориентир для операторов при аварийных ситуациях
• Для многократного отключения рекомендовано сочетать с автоматическим выключателем на ту же мощность
