Выключатель-разъединитель ВН-105 ВН105-2P-125A DEKraft 17089DEK APC

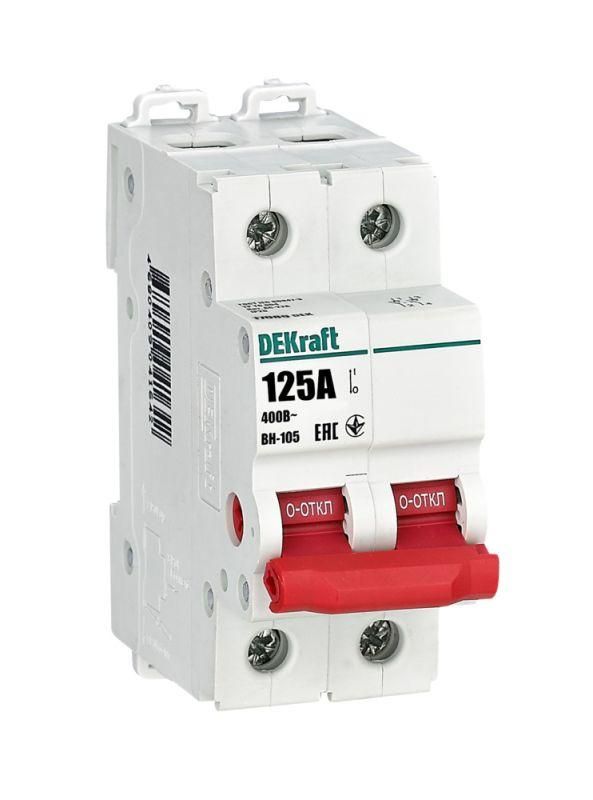

Выключатель-разъединитель 2Р 125А ВН-105 от DEKraft предназначен для ручного отключения и включения электрических цепей переменного тока до 230 В. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию цепи при обслуживании. Артикул 17089dek соответствует серийному решению ВН-105, рассчитанному на высокую надежность в условиях частых операций.

Назначение и область применения

Выключатель-разъединитель 2Р 125А ВН-105 используется для ручного отключения электрической цепи перед техобслуживанием, ремонтом или аварийным отключением. Он не предназначен для частого включения-выключения под нагрузкой, но способен выдерживать рабочие токи до 125 А. Подходит для защиты линий питания оборудования в промышленных и коммерческих щитах: станков, насосов, систем вентиляции, конвейеров. Обеспечивает физическую изоляцию цепи - необходимую меру безопасности при работе с электрооборудованием.

Технические характеристики

• Количество полюсов: 2
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 125 А
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 сек)
• Тип включения/отключения: Разъединитель нагрузки (не автоматический, не предохранительный)
• Тип элемента управления: Рычаг с красной рукояткой
• Способ монтажа: На DIN-рейку 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Глубина установки: 73 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Конструктивное исполнение: Для внутренней установки в закрытые распределительные щиты
• Количество положений: 2 - «ВКЛ» / «ВЫКЛ»
• Категория применения: AC-22A - для управляемого отключения активных и слабо индуктивных нагрузок
• Гарантийный срок: 5 лет (60 месяцев)
• Тип присоединения: Винтовые зажимы для проводов

Совместимость и монтаж

Выключатель-разъединитель 2Р 125А ВН-105 совместим с любой стандартной DIN-рейкой 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Винтовые зажимы позволяют подключить одножильные и многожильные провода сечением до 35 мм2. Перед подключением проверьте соответствие сечения жилы и максимального момента затяжки, указанного в документации производителя. Установка возможна в любом положении - вертикальном или горизонтальном. Глубина устройства (73 мм) должна учитываться при проектировании габаритов щита.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Категория применения AC-22A гарантирует надёжное отключение при нормальных рабочих режимах. Конструкция с мостиковыми контактами исключает пробой дуги через изоляционные поверхности, снижая риск возгорания. Цвет рукоятки - красный - соответствует стандарту на сигнализацию отключающего устройства. IP20 позволяет использовать устройство только внутри закрытых щитов - не допускается установка в помещениях с повышенной влажностью или запылённостью без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу при частых операциях включения/отключения
• Надёжный разрыв цепи благодаря специальным мостиковым контактам - минимизирует риск дугового замыкания
• Чёткая визуальная индикация состояния: красная рукоятка легко заметна даже в темноте
• Простота монтажа на DIN-рейку - не требует дополнительных креплений или инструментов
• Долгий срок службы: 5 лет гарантии подтверждают качество сборки и материалов

Ограничения применения

• Не предназначена для частого включения-отключения под большой нагрузкой - не является автоматическим выключателем
• IP20 не защищает от пыли и брызг - нельзя устанавливать вне щита или в сырых средах
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы удалённого контроля состояния
• Не подходит для цепей постоянного тока - работает только с переменным током 230 В AC
• Не имеет функции автоматического отключения при перегрузке или КЗ - требует внешнего защиты (например, автомата или предохранителя)

Примеры использования

• Главный отключающий аппарат в распределительном щите производственного участка
• Разъединитель для обслуживания группы станков с питанием 230 В
• Физическая точка отключения перед проведением планового ТО системы освещения
• Устройство ввода в щитовой комнате торгового центра

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 125 А - превышение вызывает перегрев и выход из строя
• При подключении используйте качественные медные провода с правильным сечением - не менее 16 мм2 для 125 А
• Проверяйте плотность затяжки винтов - недостаточно затянутые контакты нагреваются, слишком сильная затяжка повредит резьбу
• Обязательно отключайте питание перед работой с устройством - даже при «выключенном» состоянии есть опасность прикоснуться к входным клеммам
• Для удобства обслуживания рекомендуется помечать выключатель этикеткой с указанием защищаемой цепи
• Не используйте этот выключатель вместо автоматического выключателя - он не защищает от перегрузок!
