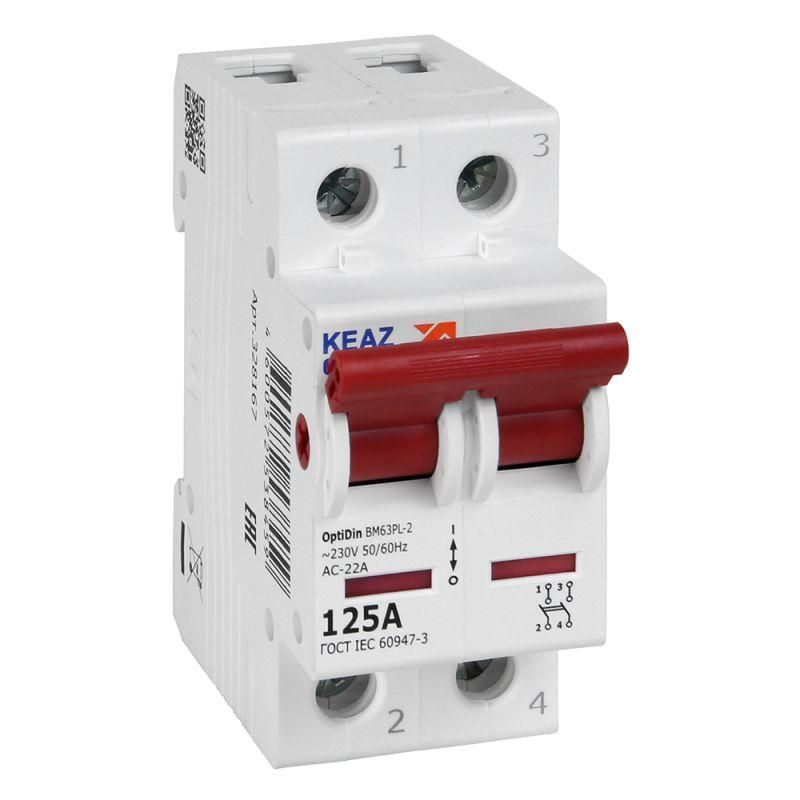

Выключатель нагрузки модульный 2П 125А 400В BM63PL-2125-УХЛ3 (BM63PL, ВМ63PL) от Кэаз предназначен для безопасного отключения электрической цепи в распределительных щитах без автоматической защиты от перегрузок и коротких замыканий. Это устройство используется там, где нужен надёжный механический разрыв цепи, например, как главный рубильник для квартиры или помещения.

Назначение и область применения

Выключатель нагрузки модульный 2П 125А 400В BM63PL-2125-УХЛ3 (BM63PL, ВМ63PL) применяется исключительно для ручного отключения и включения электрической цепи под нагрузкой. Он не защищает от перегрузок или коротких замыканий - эти функции возложены на автоматы или предохранители. Устройство устанавливается в качестве основного отключающего аппарата в вводно-распределительных шкафах (ВРЩ), этажных щитах, бытовых щитках, когда требуется физически разорвать все фазы одновременно. Подходит для жилых домов, офисов, малых производственных объектов.

Технические характеристики

• Номинальный ток: 125 А - способен длительно проводить ток до этого значения без нагрева и износа контактов;
• Число полюсов: 2 - размыкает две фазы, что соответствует системе TN-S/TN-C-S с двумя рабочими фазами (например, двухфазная сеть 2×230 В);
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях; максимальное рабочее напряжение - 400 В, что позволяет использовать его в трёхфазных системах при подключении только двух полюсов;
• Тип тока: переменный (AC) - не постоянным током;
• Способ монтажа: DIN-рейка 35 мм - совместим со всеми стандартными щитами;
• Ширина: 2 модуля - занимает два места на рейке, компактно сочетается с другими модульными аппаратами;
• Рукоятка: рычаг поворотный - обеспечивает четкую визуальную индикацию положения “Вкл/Выкл”;
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытого щита;
• Исполнение: УХЛ3 - предназначено для работы в условиях умеренного и холодного климата, температурой от −40C до +40C.

Совместимость и монтаж

Выключатель нагрузки модульный 2П 125А 400В BM63PL-2125-УХЛ3 (BM63PL, ВМ63PL) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте медные многожильные или одножильные провода сечением до 35 мм2. Надёжное затягивание зажимов обязательно - слабый контакт вызывает перегрев при токе 125 А. Обязательно соблюдайте полярность при подключении входа и выхода, хотя сам выключатель не имеет полярности. Пространство вокруг устройства должно позволять свободно перемещать рычаг - минимум 10–15 мм сбоку.

Безопасность и стандарты

Выключатель нагрузки модульный 2П 125А 400В BM63PL-2125-УХЛ3 (BM63PL, ВМ63PL) соответствует требованиям ГОСТ IEC 60947-3 и сертифицирован для использования в России. Конструкция выполнена в соответствии с нормами безопасности для оборудования класса II. Отключение происходит без дугогашения - поэтому запрещено применять его для частого включения-выключения мощных двигателей или сварочных установок. Только для редких операций отключения под нагрузкой.

Преимущества

• Надёжный механический разрыв цепи - контакты не имеют дугогасительной камеры, значит, меньше точек отказа;
• Яркая визуальная индикация состояния через положение рычага - легко определить, включен ли прибор;
• Совместим с рядом других изделий серии OptiDin - можно формировать единый щит с автоматами, УЗО, реле;
• Произведён на заводе КЭAZ - проверенная технология сборки и долгий срок службы даже при высоких токах;
• Поддерживает экологические условия УХЛ3 - работает в неотапливаемых помещениях зимой.

Ограничения применения

• Не является автоматическим выключателем - не отключится при перегрузке или КЗ, необходимо наличие защитного автомата перед этим устройством;
• Запрещено использовать для частого включения-выключения (более 1–2 раз в день) - риск эрозии контактов и снижения срока службы;
• Не допускается работа вне закрытого щита - степень защиты IP20 не защищает от влаги, пыли, случайного прикосновения;
• Не подходит для цепей постоянного тока - возможен серьёзный пробой контактов;
• Не рекомендован для управления двигателями выше 5,5 кВт без специальных мер - из-за больших пусковых токов.

Примеры использования

• Главный выключатель в квартирном щите - отключает всю электросеть дома для ремонта или аварийного случая;
• Общий рубильник на этажном щите многоквартирного дома;
• Отключающее устройство перед группой автоматических выключателей в административном помещении;
• Рубильник в щите насосной станции, где есть отдельный тепловое реле или мотор-защита.

Практические советы

• Перед установкой всегда отключайте питание и проверьте отсутствие напряжения тестером - даже при выключенном состоянии возможно попадание напряжения на выводы!
• Выбирая место установки, учтите, что рычаг должен быть легко доступен - не прячьте его за трубами или оборудованием;
• На корпусе указано 400 В - это максимальное напряжение между фазами. При использовании в трехфазной сети (380 В) он будет работать, если задействовать только два полюса (L1-L2);
• Не смешивайте этот выключатель с автоматическими - они выполняют разные задачи. Выключатель нагрузки - это просто удобный рубильник;
• Проверяйте состояние контактов каждые 2–3 года при активном использовании - особенно если часто включали тяжёлые нагрузки.
