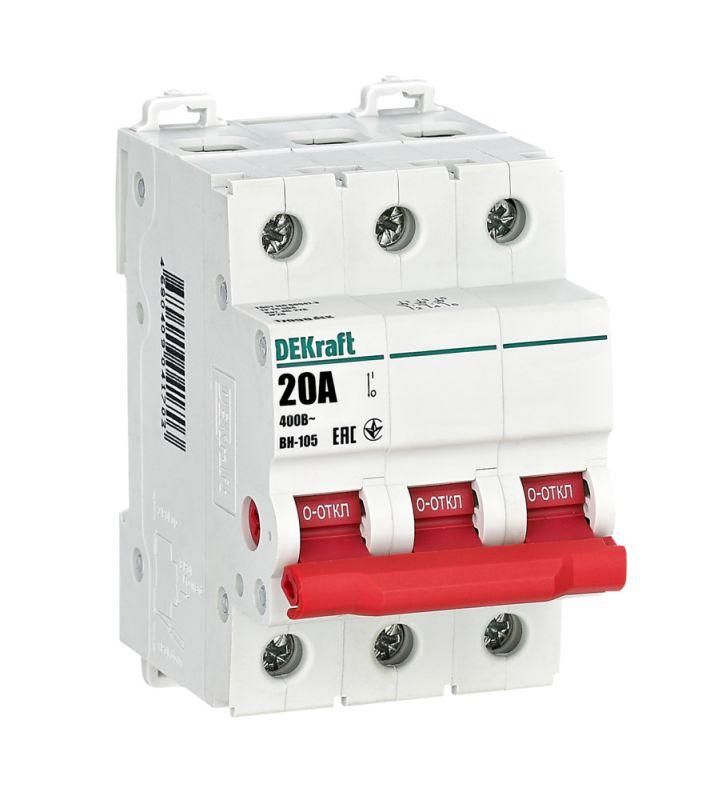

Выключатель-разъединитель ВН-105 ВН105-3P-020A DEKraft 17090DEK APC

Выключатель-разъединитель 3-полюсный 20А ВН-105 от DEKraft предназначен для ручного отключения и включения трёхфазных электрических цепей до 400 В переменного тока. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию цепи при обслуживании. Артикул 17090dek соответствует серийному решению DEKraft ВН-105.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 20А ВН-105 используется для ручного отключения электрооборудования перед техобслуживанием, ремонтом или аварийным отключением. Он не предназначен для частых операций включения/выключения под нагрузкой, но способен безопасно размыкать цепь при рабочем токе до 20 А. Подходит для установки в силовых щитах промышленного оборудования, конвейеров, насосных станций и других систем с трёхфазным питанием 400 В.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 20 А
• Количество полюсов: 3
• Тип тока: Переменный (AC)
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 сек)
• Тип рукоятки: рычажная, красного цвета
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 3 модуля (54 мм)
• Глубина установки: 73 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Количество позиций переключения: 2 («Вкл» / «Выкл»)
• Тип присоединения: винтовые зажимы для проводов
• Конструкция: предназначена для внутренней установки в распределительный щит
• Гарантия: 60 месяцев
• Категория применения: AC-22A (для коммутации двигателей и аналогичных активно-индуктивных нагрузок)

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 20А ВН-105 совместим с любой стандартной DIN-рейкой 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке и закрутить контактные винты. Максимальное сечение провода - до 16 мм2 (по типовым требованиям для таких аппаратов). Обязательно соблюдайте порядок фаз при подключении: входные и выходные клеммы помечены, перепутывать их нельзя. Установка возможна в любом положении - вертикальном или горизонтальном.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция с мостиковыми контактами предотвращает пробой дуги через изоляционные поверхности, снижая риск возгорания. Цвет красной рукоятки соответствует нормам безопасности - такая окраска указывает на функцию отключения. IP20 не обеспечивает защиту от внешних воздействий, поэтому устройство обязательно должно быть установлено внутри закрытого щита.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную эксплуатацию даже при периодических нагрузках
• Чёткий визуальный индикация состояния: красная рукоятка легко заметна, положение «вкл/выкл» определяется по ориентации
• Надёжный разрыв цепи благодаря специальным мостиковым контактам - минимизирован риск дугового замыкания
• Гарантия 5 лет - один из самых длинных сроков среди аналогов
• Закрытая конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе щита

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используйте автоматические выключатели или контакторы для регулярной коммутации
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требует обязательной защиты с помощью автоматического выключателя или предохранителей
• Не поддерживает дистанционное управление - только ручное управление через рычаг
• Нет встроенного сигнализирующего устройства - состояние цепи определяется визуально

Примеры использования

• Отключение трёхфазного двигателя насосной станции перед профилактикой
• Физическое отсоединение питания станка CNC для проведения ремонтных работ
• Разъединение участка сети в распределительном щите при плановой остановке производства
• Обеспечение видимого разрыва цепи в соответствии с правилами электробезопасности (ПТЭ, ПУЭ)

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев
• При установке в щит с несколькими выключателями оставляйте свободное место вокруг - для удобства доступа и теплоотвода
• Не используйте этот выключатель вместо автомата! Он не отключает при перегрузке - всегда сочетайте его с защитным устройством
• При необходимости замены - отключите питание всей цепи, поскольку после отключения разъединителем остаются опасные потенциалы на выводах
• Для быстрого определения состояния системы рекомендовано использовать этикетки рядом с рукояткой: «ВЫКЛЮЧЕН» / «ВКЛЮЧЕН»
