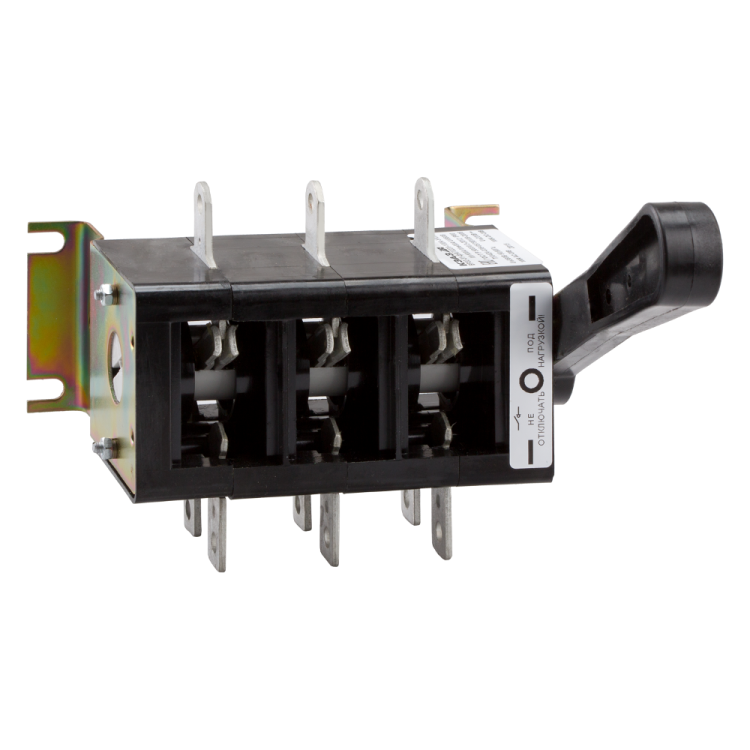

Рубильник ВР32-39Ф В71250 630А УХЛ3 КЭАЗ 110248

Выключатель-разъединитель ВР32-39Ф-В71250-630А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения нагрузки и создания видимого разрыва цепи в распределительных щитах. Применяется в промышленных системах с токами до 630 А, обеспечивает функции сервисного, аварийного и предохранительного выключателя.

Назначение и область применения

Выключатель-разъединитель ВР32-39Ф-В71250-630А-УХЛ3 предназначен для ручного отключения электрической цепи под нагрузкой и создания видимого разрыва для проведения обслуживания. Устройство используется в силовых цепях переменного тока частотой 50/60 Гц, где требуется надёжное и однозначное отключение - например, перед ремонтом оборудования или при аварийной ситуации.

Подходит для установки в распределительные щиты промышленных объектов: на заводах, в насосных станциях, на конвейерных линиях, в системах управления двигателями. Может выполнять роль сервисного, аварийного и предохранительного выключателя - то есть служить как для планового отключения, так и для экстренного отсечения питания.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность при AC-3, 400 В: 252 кВт
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без защиты от внешних воздействий; требует установки внутри корпуса или шкафа
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 480 мм2
• Габаритные размеры: 181×208×252 мм
• Способ монтажа: на монтажную плату
• Тип рукоятки: рычажный, с возможностью снятия
• Частота: 50/60 Гц
• Цвет управляющего элемента: черный

Совместимость и монтаж

Выключатель-разъединитель ВР32-39Ф-В71250-630А-УХЛ3 рассчитан на фронтальный монтаж в распределительном щите. Монтаж осуществляется через монтажную плиту - устройство крепится болтами к металлической пластине, которая затем устанавливается в щит. Подключение проводов выполняется через винтовые зажимы, допускающие кабель сечением до 480 мм2.

Съемная рукоятка позволяет отключить питание и заблокировать положение переключателя с помощью замка - удобно для работы в команде или при выполнении энергоизолирующих процедур. Для правильного монтажа важно соблюдать минимальные зазоры между другими компонентами - габариты устройства требуют свободного доступа со всех сторон.

Безопасность и стандарты

Выключатель-разъединитель ВР32-39Ф-В71250-630А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Обеспечивает механическую блокировку в положении “выключено”, что гарантирует наличие видимого разрыва - обязательное условие для безопасности при работах на оборудовании.

Изделие прошло сертификацию и внесено в Реестр радиоэлектронной продукции (код РЭ-2497/20). Наличие видимого разрыва делает его подходящим для использования в качестве предохранительного выключателя - он не защищает от перегрузок, но исключает случайное включение.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 32 кА при КЗ, что обеспечивает надёжность даже в сложных сетях
• Съемная рукоятка позволяет применять системы LOTO (Lock Out Tag Out) - повышает безопасность при техобслуживании
• Подходит для установки в щиты любого типа благодаря стандартизированному креплению на монтажную плату
• Работает в широком диапазоне температур (УХЛ3), что делает его пригодным для холодных помещений и неотапливаемых площадок
• Обладает высокой механической прочностью - рассчитан на многократные операции включения/отключения

Ограничения применения

Выключатель-разъединитель ВР32-39Ф-В71250-630А-УХЛ3 не имеет степени защиты выше IP00 - использовать вне закрытого шкафа нельзя. Он не является автоматическим выключателем и не защищает от перегрузок или коротких замыканий - обязательно нужна дополнительная защита (например, автоматические выключатели или предохранители).

Не рекомендуется для частого включения/отключения под нагрузкой более 10–15 раз в день - это снижает срок службы контактов. Также не подходит для установки в открытых помещениях без защиты от осадков, пыли и механических повреждений.

Примеры использования

• Отключение питания промышленного станка перед техническим обслуживанием
• Авторизация аварийной остановки на конвейере в случае срабатывания датчиков
• Создание видимого разрыва в распределительном щите при проверке изоляции
• Использование в качестве основного рубильника в системе питания насосной станции
• Комбинирование с автоматическими выключателями в составе комплексной защиты электродвигателей

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 480 мм2) и момент затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт
• При использовании в качестве сервисного выключателя всегда применяйте съемную рукоятку и блокировочные устройства - это требование норм безопасности
• Убедитесь, что в щите достаточно места: габариты 181×208×252 мм требуют минимум 30 мм зазора вокруг для теплоотвода и доступа
• Для длительной эксплуатации в условиях повышенной влажности (УХЛ3) контролируйте герметичность шкафа - сам выключатель не защищен от влаги
• Не используйте этот выключатель вместо автомата - он не отключает при перегрузке. Комбинируйте его с аппаратами защиты, чтобы обеспечить полноценную безопасность
