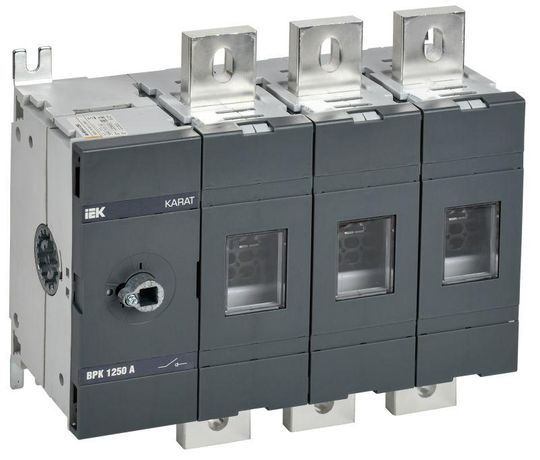

Выключатель-разъединитель ВРК 3п 1250А без рукоятки KARAT IEK KA-VR10-3-1250

Выключатель-разъединитель ВРК 3-полюсный 1250А без рукоятки управления от бренда IEK - устройство для безопасного отключения и визуального разрыва электрической цепи в распределительных щитах. Артикул ka-vr10-3-1250 относится к серии KARAT и предназначен для работы в промышленных сетях с высокими токами.

Назначение и область применения

Выключатель-разъединитель ВРК 3-полюсный 1250А используется для ручного отключения и включения нагрузки в электрических цепях переменного тока. Он обеспечивает визуальное подтверждение разрыва цепи - важное условие для проведения техобслуживания и ремонта. Применяется в промышленных распределительных устройствах, на объектах нефтегазовой отрасли, энергетики, коммерческой недвижимости и сельского хозяйства. Подходит для систем с номинальной мощностью до 1 кВт при 400 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1250 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 80 кА
• Номинальная мощность (AC-23, 400 В): 1 кВт
• Степень защиты IP: IP00 - открытое исполнение, без защиты от пыли и влаги
• Габаритные размеры: 330×216×160 мм
• Тип присоединения: болтовое
• Тип монтажа: фронтальный
• Срок службы: 15 лет
• Количество вспомогательных контактов: 0
• Тип элемента управления: кнопка/рукоятка поворотная (не в комплекте)
• Функция: главный выключатель
• Конструкция: монтаж внутри распределительного щита

Совместимость и монтаж

Выключатель-разъединитель ВРК 3-полюсный 1250А устанавливается исключительно в распределительном щите. Монтаж фронтальный - контактные зажимы доступны с лицевой стороны. Для подключения используются болты - необходимо соблюдать момент затяжки, указанный в документации производителя. Устройство не имеет встроенной рукоятки управления; её требуется установить отдельно, совместимо с конструкцией серии KARAT. Без рукоятки устройство нельзя включать/выключать вручную - оно работает как стационарный разъединитель.

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям к безопасности для оборудования до 1000 В. Наличие визуального разрыва позволяет выполнять работы по технике безопасности в соответствии с ПТЭ и ПТБ. Однако из-за степени защиты IP00 использование вне закрытых щитов запрещено - открытые контакты представляют опасность поражения током. Устройство не предназначено для частых переключений - только для оперативного отключения и обслуживания.

Преимущества

• Высокая коммутационная способность - выдерживает ток КЗ до 80 кА
• Надёжное болтовое соединение снижает риск нагрева при больших токах
• Срок службы 15 лет при правильной эксплуатации
• Совместим с другими изделиями серии KARAT - легко интегрируется в существующие системы
• Чёткая визуальная индикация положения контактов - видно, разомкнута цепь или нет

Ограничения применения

• Не допускается установка вне распределительного щита - степень защиты IP00 не защищает от внешних воздействий
• Не является автоматическим выключателем - не отключает при перегрузках или КЗ, требует внешней защиты (например, предохранителей или автоматических выключателей)
• Не подходит для частого включения/отключения - рассчитан на редкие оперативные действия
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или блокировки без модификации
• Требуется самостоятельная установка рукоятки управления - устройство поставляется без неё

Примеры использования

• Главная секция распределительного щита на производственной линии
• Отключение питания крупного насоса или компрессора перед техобслуживанием
• Разъединение цепи ввода в здание для планового отключения
• Обеспечение безопасного доступа к оборудованию в электроустановках 0,4–1 кВ

Практические советы

• Перед монтажом проверьте соответствие посадочного места в щите габаритам 330×216×160 мм
• Выбирайте рукоятку управления, совместимую с серией KARAT - не все типы подходят
• Используйте только рекомендованные болты и моменты затяжки - перетягивание повредит контакты
• Убедитесь, что рядом установлены средства защиты (автоматы, предохранители) - этот выключатель не выполняет функцию защиты
• При работе в условиях повышенной влажности или пыли используйте герметичный корпус щита - сам выключатель не защищён
• Проверяйте состояние контактов каждые 2–3 года - особенно при частых отключениях
