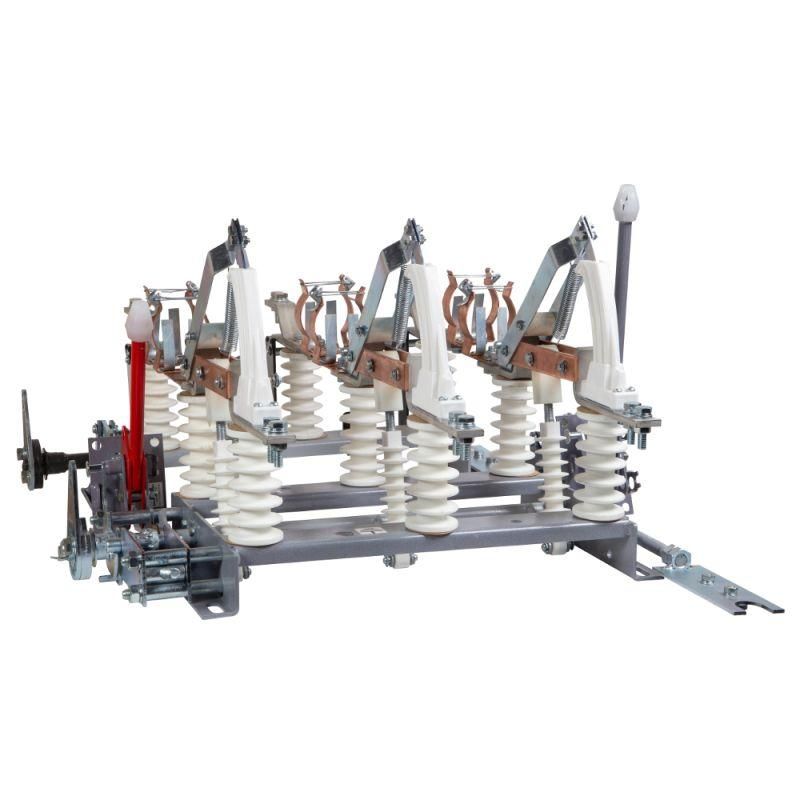

Выключатель нагрузки высоковольтный ВНА-10/400-П-з-И2-УХЛ2 | 145591 КЭАЗ

Выключатель нагрузки высоковольтный ВНА-10/400-П-з-И2-УХЛ2 от КЭАЗ — трёхполюсный ручной аппарат для коммутации нагрузочных токов в распределительных сетях 10 кВ. Применяется в комплектных устройствах с фарфоровой изоляцией и заземляющим разъединителем, соответствует ГОСТ 17717-79.

Назначение и область применения

Выключатель нагрузки высоковольтный ВНА-10/400-П-з-И2-УХЛ2 предназначен для безопасного включения и отключения рабочих токов в электрических цепях до 10 кВ. Не рассчитан на отключение аварийных токов короткого замыкания — для этого требуется установка предохранителей или автоматических выключателей. Устанавливается в качестве секционирующего или отключающего элемента в ячейках КРУ-10 кВ, трансформаторных подстанциях, на воздушных линиях и внутри промышленных распределительных устройств.

Технические характеристики

• Номинальное напряжение: 10 кВ — работает в сетях среднего напряжения 6–10 кВ
• Номинальный ток: 400 А — способен проводить постоянную нагрузку до этого значения
• Количество полюсов: 3 — управление всеми фазами одновременно
• Род тока: переменный (AC) — только для сетей с частотой 50 Гц
• Тип разъединителя: заземляющий — после отключения обеспечивает замыкание всех фаз на землю для безопасности при обслуживании
• Тип изоляции: фарфор — устойчив к внешним воздействиям, но хрупкий; требует осторожного обращения
• Вид привода: ручной — оперирование осуществляется рычагом, без автоматики
• Климатическое исполнение: УХЛ2 — допускает работу при температуре от −45 °C до +40 °C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 — нет защиты от прикосновений и попадания предметов; корпус открытый, требует установки в закрытом щите
• Способ монтажа: монтажная плата — крепится болтами к металлической раме или плате внутри КРУ
• Предварительно собран: да — готов к установке, не требует сборки на месте

Совместимость и монтаж

Выключатель нагрузки высоковольтный ВНА-10/400-П-з-И2-УХЛ2 совместим со стандартными шасси КРУ-10 кВ, где предусмотрены места для установки трёхполюсных выключателей с заземляющими разъединителями. Монтируется на монтажной плате с помощью болтовых соединений. Для правильной установки необходимо соблюдать посадочные габариты и момент затяжки крепёжных элементов, указанные в чертежах завода-изготовителя. Подводящие и отходящие шины должны иметь достаточную жесткость и надёжную фиксацию — вибрации и механические усилия могут повредить фарфоровые изоляторы.

Безопасность и стандарты

• Произведён согласно ГОСТ 17717-79 и ТУ3414-020-05755766-2011
• Не имеет защиты от прикосновения (IP00) — доступ к токоведущим частям возможен при открытом корпусе
• Обязательна установка в защищённом помещении или герметичном боксе
• Заземляющий разъединитель активируется только после отключения основного контакта — последовательность операций должна соблюдаться для исключения дугового замыкания

Преимущества

• Простая и проверенная конструкция — надёжная работа при регулярных переключениях
• Заземляющий разъединитель встроен — снижает риск поражения током при ремонте
• Фарфоровая изоляция — долговечна, устойчива к старению и агрессивным средам
• Предварительная сборка — экономит время монтажа и минимизирует вероятность ошибок на объекте
• Климатическое исполнение УХЛ2 — позволяет использовать в суровых условиях Сибири, Урала и Дальнего Востока

Ограничения применения

• Не предназначена для отключения токов короткого замыкания — обязательно использование предохранителей или автоматического выключателя в цепи
• IP00 — нельзя применять в открытом воздухе, на улице или в сырых помещениях без кожуха
• Ручной привод — не подходит для автоматизации, удалённого управления или частых циклов включения/выключения
• Фарфоровый корпус — чувствителен к ударным нагрузкам, недопустимы падения и механические воздействия при транспортировке и монтаже
• Требуется специализированное обучение персонала — операции выполняются только квалифицированным обслуживающим персоналом

Примеры использования

• Отключение трансформатора 10/0,4 кВ перед плановым осмотром
• Секционирование участка сети на промышленной подстанции
• Коммутация кабельной линии 10 кВ в системе питания насосной станции
• Работа в составе КРУ-10 кВ с предохранителями типа ПКТ

Практические советы

• Перед первым включением проверьте свободное движение рычага — не должно быть заеданий
• При монтаже используйте изолированные инструменты и средства защиты — даже при отключенном положении есть опасность остаточного заряда
• Не применяйте смазку на контактных поверхностях — она вызывает нагрев и окисление
• Проверяйте состояние фарфоровых изоляторов ежегодно — наличие трещин или сколов требует немедленной замены
• Убедитесь, что заземляющий разъединитель не находится в замкнутом состоянии при включении основного выключателя — это вызовет короткое замыкание
• Артикул 145591 — сохраняйте этот номер при заказе запчастей или аналогов
