Разъединитель высоковольтный РВФЗ-10/630-II-II-И2-У3 | 143862 КЭАЗ

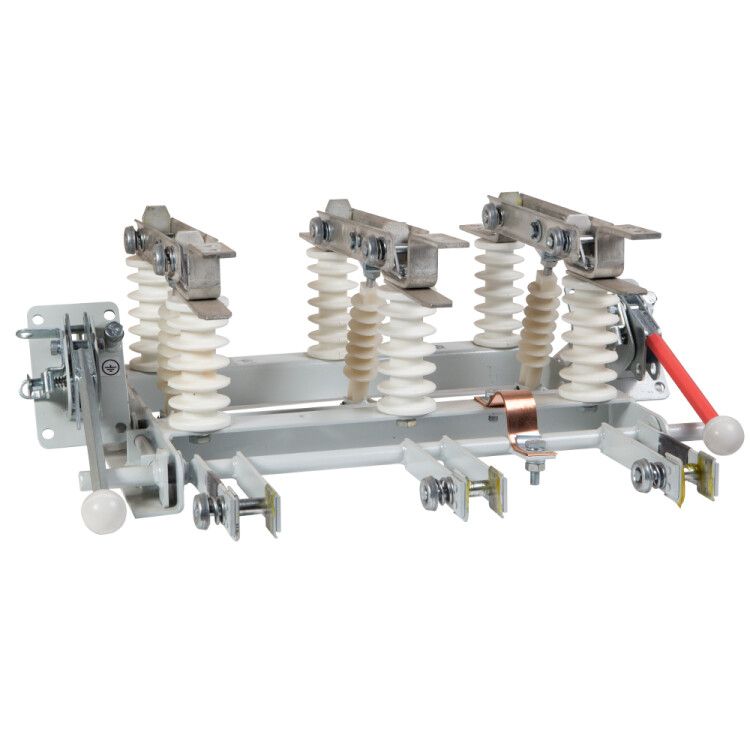

Разъединитель высоковольтный РВФЗ-10/630-II-II-И2-У3 от Кэаз - трёхполюсный ручной разъединитель с заземляющими ножами, предназначенный для безопасного отключения участков сети 10 кВ при ремонте или обслуживании. Устройство применяется в распределительных устройствах подстанций и промышленных объектах, где требуется физическая изоляция цепи.

Назначение и область применения

Разъединитель высоковольтный РВФЗ-10/630-II-II-И2-У3 используется исключительно для отключения нагрузки в условиях отсутствия тока - то есть после отключения выключателя. Он не предназначен для коммутации рабочего тока. Его основная задача - обеспечить видимый разрыв цепи и возможность заземления проводников перед работой персонала. Применяется в комплектных распределительных устройствах (КРУ) 10 кВ, на подстанциях, в промышленных энергообъектах и сетях сельского хозяйства.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях до 10 киловольт переменного тока;
• Номинальный ток: 630 А - способен длительно проводить ток до этой величины без перегрева;
• Число полюсов: 3 - три отдельных контакта для каждой фазы;
• Род тока: переменный (AC) - совместим только с сетями переменного тока;
• Тип: заземляющий разъединитель - имеет дополнительные ножи для замыкания фаз на землю;
• Изоляторы: фарфоровые - устойчивы к внешним воздействиям, обеспечивают механическую прочность и электрическую изоляцию;
• Привод: ручной - оперирование осуществляется вручную через рычаг или штангу;
• Климатическое исполнение: У3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью;
• Степень защиты: IP00 - устройство не защищено от доступа людей и попадания предметов, требует установки внутри закрытых ячеек или камеры;
• Предварительная сборка: да - собран и проверен на заводе, монтаж сводится к креплению на платформу;
• Способ монтажа: монтажная плата - крепление происходит болтовым соединением к металлической раме или щитовой плате;
• Нормативные документы: ГОСТ Р 52726-2007, ТУ3414-019-05755766-2010 - соответствует требованиям безопасности и качества для оборудования 10 кВ.

Совместимость и монтаж

Разъединитель высоковольтный РВФЗ-10/630-II-II-И2-У3 устанавливается на предварительно подготовленную монтажную плиту в ячейке КРУ. Место крепления должно иметь точные габариты, соответствующие базовым отверстиям корпуса. Подключение к токоведущим частям выполняется жёсткими или гибкими шинами, которые должны быть надёжно затянуты. Обязательно соблюдение минимальных воздушных зазоров между фазами и заземлёнными элементами согласно ПУЭ. Поскольку привод ручной, необходимо предусмотреть свободный доступ к рычагу управления - минимум 0,8–1 метр свободного пространства спереди.

Безопасность и стандарты

Разъединитель высоковольтный РВФЗ-10/630-II-II-И2-У3 прошёл сертификацию по ГОСТ Р 52726-2007 и техническим условиям КЭАЗ. Соответствие этим нормам гарантирует отказоустойчивость при номинальных режимах и устойчивость к импульсным перенапряжениям. Однако из-за степени защиты IP00 использование вне герметичных камер запрещено - открытые части находятся под опасным потенциалом. Персонал обязан применять средства индивидуальной защиты и следовать правилам работы с оборудованием выше 1 кВ.

Преимущества

• Фарфоровая изоляция - долговечна, не боится перепадов температуры и химических веществ;
• Предварительная сборка - снижает время монтажа и риск ошибок на месте;
• Наличие заземляющих ножей - позволяет выполнять заземление всех трёх фаз одновременно, повышает безопасность при работе;
• Совместимость с типовыми КРУ - легко интегрируется в существующие проекты;
• Производитель - Кэаз, один из старейших и надёжных российских изготовителей высоковольтного оборудования.

Ограничения применения

• Не допускается использовать для отключения нагрузки под током - возможна дуга, выход из строя и авария;
• IP00 - нельзя устанавливать на открытом воздухе или в сырых местах без кожуха;
• Требуется ручное управление - автоматизация невозможна без внешних механизмов;
• Подходит только для систем с номиналом 10 кВ - не более высоких или низких классов напряжений;
• Не рекомендован для частых операций - ограниченный срок службы контактной группы при многократном включении/выключении.

Примеры использования

• Отключение секции КРУ-10 для планового осмотра трансформатора;
• Заземление фаз перед проведением ремонтных работ на кабельной линии;
• Обеспечение “видимого разрыва” в распределительном пункте промышленного предприятия;
• Интеграция в модульные подстанции типа КТП-10/0,4.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной плате - они должны точно совпадать с крепёжными отверстиями РВФЗ-10/630-II-II-И2-У3;
• После установки обязательно выполните пробное открывание/закрывание без напряжения - убедитесь в плавности движения и отсутствии заеданий;
• Проверьте момент затяжки контактных соединений - переусиливать нельзя, недостаточно - тоже опасно;
• При использовании в холодных регионах убедитесь, что температура окружающей среды не опускается ниже −40 C - даже при U3 исполнении материал становится хрупким;
• Никогда не используйте этот разъединитель вместо выключателя - он не рассчитан на отключение токов короткого замыкания.
