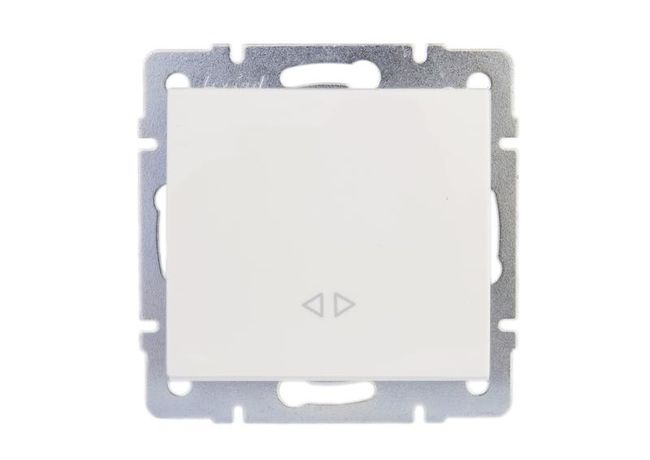

Выключатель промежуточный 1-кл. СП Rain IP20 механизм бел. LEZARD 703-0288-107

Выключатель промежуточный 1-клавишный белый механизм СП Rain IP20 от бренда Lezard (арт. 703-0288-107) предназначен для коммутации освещения в помещениях с использованием двухпозиционной схемы управления - например, на лестницах, коридорах или длинных проходах. Механизм совместим с рамочной системой RAIN и рассчитан на постоянную работу в условиях жилых и общественных зданий.

Назначение и область применения

Этот выключатель используется в качестве промежуточного элемента в схемах управления светом из трёх и более мест. Он не работает самостоятельно - требует пары обычных одноклавишных выключателей на концах цепи. Подходит для установки в квартирах, офисах, гостиницах, школах и других объектах с необходимостью включения/выключения света с нескольких точек. Применяется исключительно внутри помещений.

Технические характеристики

• Количество клавиш: 1
• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами >12 мм, но не защищён от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2 - допустимо подключение медных проводов до этого значения
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам и перегреву
• Цвет: белый
• Способ монтажа: скрытый - устанавливается в подрозетник
• Тип крепления: винтовое - фиксируется болтами на планках подрозетника
• Климатическое исполнение: УХЛ3 - предназначено для работы при температуре от −40 C до +40 C и относительной влажности до 98 % при +25 C
• Соответствие стандарту: ГОСТ Р 51321.1-2007

Совместимость и монтаж

Выключатель СП Rain IP20 совместим только с рамочной системой RAIN от Lezard. Для установки требуется стандартный подрозетник глубиной не менее 45 мм. Кабель подключается через винтовые зажимы - необходимо зачистить изоляцию на 8–10 мм. Не рекомендуется использовать провода больше 1,5 мм2 - возможен перегрев и потеря надёжности соединения. Монтаж выполняется после завершения отделочных работ - устройство не имеет внешней декоративной рамки, её нужно устанавливать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2007, что гарантирует безопасность при работе в сетях переменного тока до 250 В. Конструкция обеспечивает механическую прочность и предотвращает случайное прикосновение к токоведущим частям при установленном механизме. Однако из-за степени защиты IP20 запрещена установка в сырых помещениях (ваннах, банях, подвалах без отопления), на улице или в местах с высокой запылённостью.

Преимущества

• Простая и проверенная конструкция - минимум движущихся деталей, долгий срок службы
• Поликарбонатовый корпус устойчив к деформациям и химическим воздействиям
• Поддерживает стандартную рамочную систему RAIN - легко заменяется на аналогичные модели
• Чёткий тактильный отклик клавиши - удобно чувствовать положение в темноте

Ограничения применения

• Не применяется как самостоятельный выключатель - только в составе многоточечной системы
• Запрещён монтаж во влажных и пыльных средах - IP20 не обеспечивает защиту от жидкости и пыли
• Не подходит для мощных нагрузок выше 2,5 кВт (при 250 В и 10 А)
• Не совместим с другими сериями (например, VIKO, ECO) - только с рамками RAIN
• Не предназначен для управления двигателями, нагревателями или светодиодными лентами с драйверами - только для активной нагрузки (лампы накаливания, люминесцентные)

Примеры использования

• Управление светом в длинном коридоре - три точки: вход, середина, выход
• Освещение лестницы между этажами - выключатели на первом, втором и третьем уровне
• Система “два спальных комнаты - один общий свет” - два основных выключателя и один промежуточный в зале

Практические советы

• Перед монтажом обязательно проверьте схему подключения - неверное соединение приведёт к отказу всей системы
• Используйте только медные провода сечением до 1,5 мм2 - алюминий не допускается
• При сборке схемы пометьте провода: L (фаза), T1/T2 (перекидные контакты)
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Если планируете заменить старый выключатель - убедитесь, что он тоже был промежуточным, а не проходным
