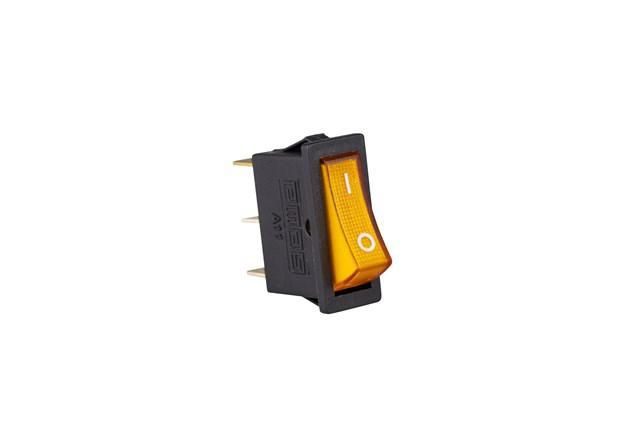

Выключатель в черн. корпусе желт. клавиша с подсветкой 1НО EMAS A21B1S11

Выключатель клавишный EMAS a21b1s11 - компактное устройство с подсветкой для управления цепями переменного тока до 250 В и током до 16 А. Подходит для установки на панелях оборудования, где требуется визуальное определение состояния включения, особенно в условиях слабого освещения.

Назначение и область применения

Этот выключатель предназначен для ручного включения и отключения электрических цепей постоянного или переменного тока. Жёлтая подсветка клавиши показывает, когда устройство находится во включенном состоянии. Простой и надёжный механизм подходит для использования в бытовых, промышленных и офисных устройствах: панели управления станков, световые щиты, тестовое оборудование, автоматические системы с ручным управлением.

Технические характеристики

• Тип контакта: 1 нормально замкнутый (1НО)
• Напряжение: до 250 В переменного тока (AC)
• Максимальный ток: 16 А
• Габариты: 30 × 11 мм (ширина × глубина)
• Цвет корпуса: чёрный
• Цвет клавиши: жёлтый с подсветкой
• Степень защиты: IP50 - защита от пыли, но не от воды
• Подключение: через клеммы (без винтового зажима, провода фиксируются в разъёмах)

Совместимость и монтаж

Устройство устанавливается в отверстие 30×11 мм. Для монтажа необходимо просверлить прямоугольное отверстие соответствующих размеров в панели. Клеммы позволяют подключать провода сечением до 2,5 мм2. Убедитесь, что панель имеет достаточную толщину для плотной фиксации выключателя - он не требует дополнительных креплений, так как защёлкиваются в рамке. Не используйте для монтажа в местах с высокой влажностью или возможным попаданием брызг - степень защиты IP50 не обеспечивает защиту от жидкости.

Безопасность и стандарты

Выключатель EMAS a21b1s11 соответствует требованиям безопасности для бытовых и легкопромышленных применений. Номинальные значения напряжения и тока рассчитаны на работу в соответствии с международными стандартами IEC 60947-5-1. Подсветка выполнена на основе светодиода, потребляющего минимальный ток, что исключает перегрузку цепи управления.

Преимущества

• Жёлтая подсветка позволяет легко определять состояние включения даже при плохом освещении
• Компактные габариты (30×11 мм) экономят место на панелях
• Чёрный корпус маскирует загрязнения и хорошо сочетается с большинством дизайнов оборудования
• Простое подключение клеммами снижает время монтажа
• Надёжная механическая конструкция выдерживает более 100 000 циклов включения/выключения

Ограничения применения

• Не предназначен для работы в средах с повышенной влажностью, паром или брызгами - IP50 не защищает от воды
• Не рекомендован для установки вне помещений или в сырых помещениях (например, ванные комнаты, холодильные камеры)
• Не подходит для коммутации нагрузок выше 16 А или напряжения выше 250 В AC
• Подсветка работает только при включённом положении и зависит от наличия питания в управляемой цепи

Примеры использования

• Ручной выключатель на пульте управления CNC-станком
• Индикационный элемент в распределительном щите для включения насоса
• Кнопка включения света в сервисной зоне мастерской
• Управление питанием тестового стенда в лаборатории

Практические советы

• Перед монтажом проверьте соответствие размера отверстия - 30×11 мм - чтобы избежать люфта или повреждения корпуса
• При подключении проводов не затягивайте клеммы слишком сильно - это может повредить пластиковую основу
• Если планируете использовать выключатель в системе с частыми включениями, выбирайте места с хорошим доступом для обслуживания
• Не применяйте этот выключатель вместо аварийного останова - он не имеет функции блокировки и не соответствует требованиям к экстренным кнопкам
• Для долговечности избегайте воздействия химически активных веществ на поверхность клавиши
